吹田电气SBT电池测试仪的产品介绍和应用

1、

关键参数

· 校正功能:补偿内部偏移，自动+手动。

· 存储功能: CSV或MAT 格式。

· 统计功能:统计测量结果的正态分布。

· 比较器功能: 判断比较结果 + I/O输出 +蜂鸣。

· 模拟输出功能: IR 数值模拟输出。

· 触发功能:内部/外部/手动。

· 平均功能: ON/OFF 2~16次。

· 延迟功能: ON/OFF 0~9.999s。

· 配置存储及调用:200组。

· 存储:2.8G。

· 电压量程: 6V/60V /300V /1000V (在研)。

· 电阻量程: 3/30/300mΩ/3/30/300/3000Ω。

· 高精度: 电阻: ±0.4%rdg.±5dgt.；电压:±0.01%rdg.±3dgt.。

· 高分辨率: 电阻: 0.1uΩ；电压: 10uV。

· 采样时间:最快 20ms。

· 接口: USB / RS232/LAN / EXT(I/O)/ 模拟输出。

2、调零功能

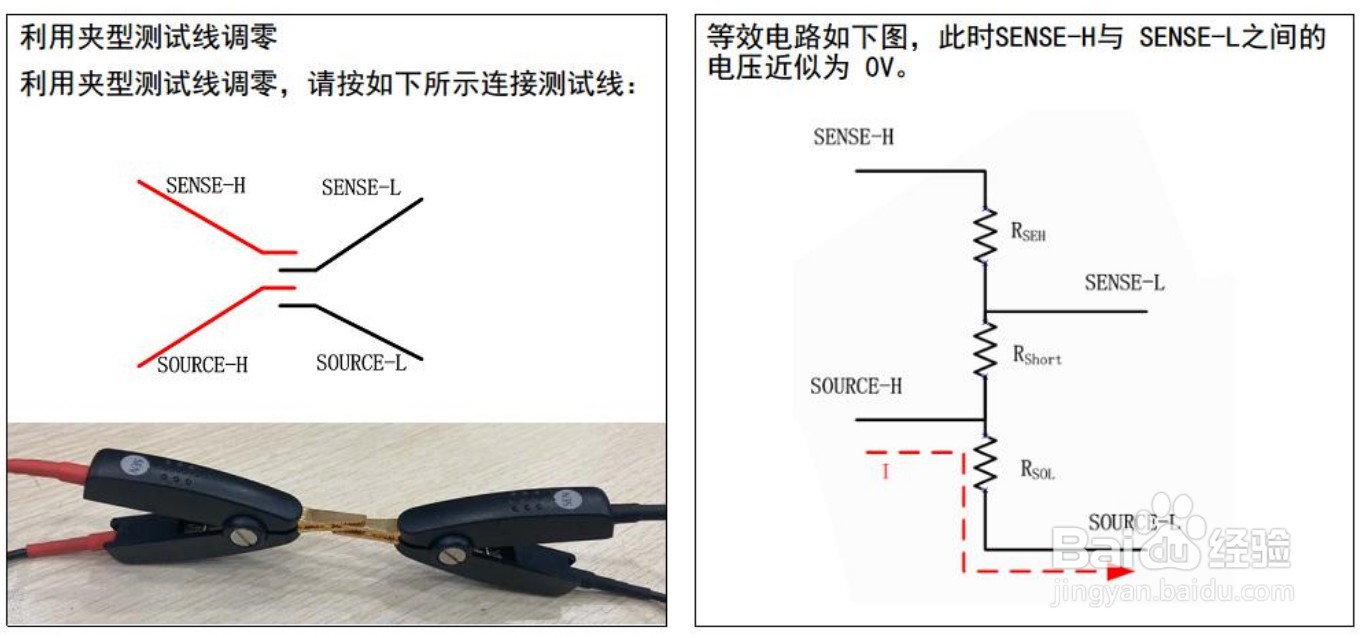

1、利用夹型测试线调零

利用夹型测试线调零利用夹型测试线调零，请按如下所示连接测试线。

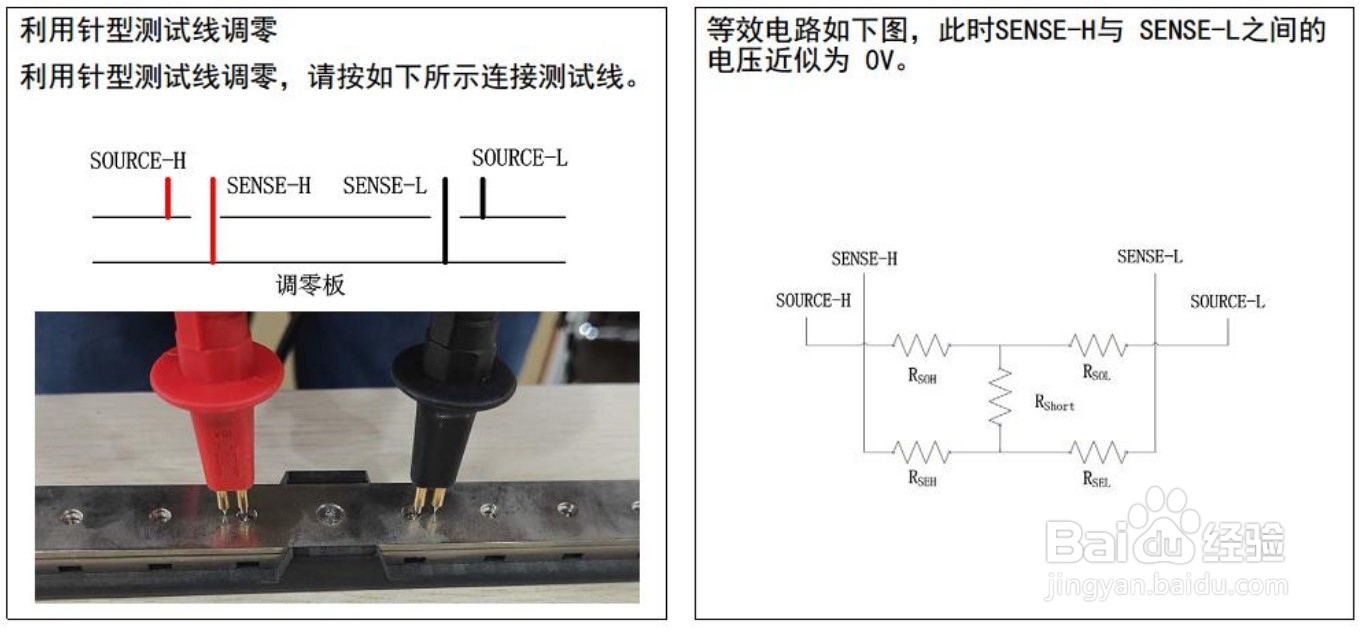

3、利用针型测试线调零

利用针型测试线调零利用针型测试线调零，请按如下所示连接测试线。

4、应用场景：

SBT电池测试仪在以下应用场景中发挥重要作用：

1. 电池芯制造质检。

2. 电池芯化成分容质检。

3. 电池芯入库/出库检测。

4. 电池模组组装过程检测。

5. 电池模组EOL测试。

6. 电池包EOL测试。

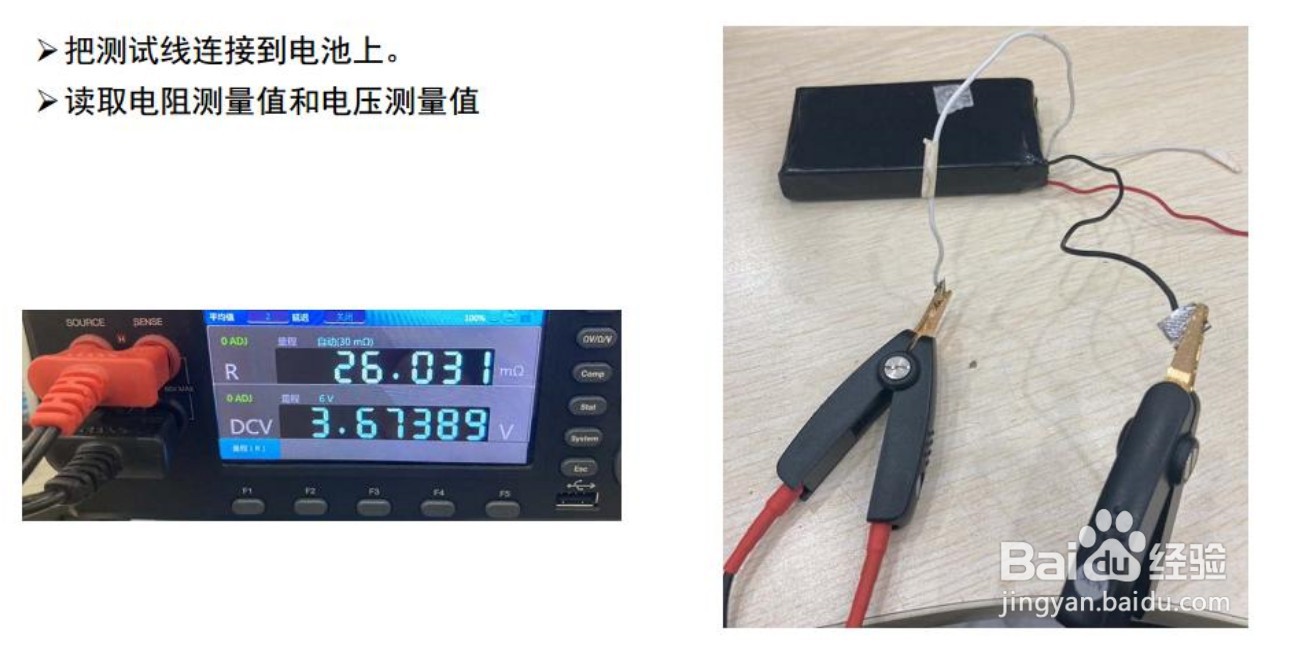

5、测量操作实例：

测量操作通常包括以下步骤：

1. 把测试线连接到电池上。

2. 读取电阻测量值和电压测量值。

SBT电池测试仪的高精度和多功能使其成为锂电池生产和研发中的重要工具，确保产品质量和性能达到要求。
