新iPad 4G版全球首台拆解屏幕三星造

1、我们首先来看看新iPad的外观吧，和iPad2基本没有区别。

2、首先将连接处加热，使用于连接的胶水软化，然后拿工具翘起一点缝隙。

3、拿拨片插入刚刚翘起的缝隙，直到将四周插满为止，过程确实有点麻烦，不过也足见苹果的做工还是相当出色的。

4、专业工具又出场，功能强大的吸盘，将屏幕前面的玻璃面板取下。

5、取下玻璃面板后，我们就可以看到这块Retina视网膜屏幕的全貌了，还是相当吸引眼球的。

6、要想将屏幕完整的取下，我们首先要将屏幕四周的螺丝挨个取下来，大家不要着急，一步一步来。

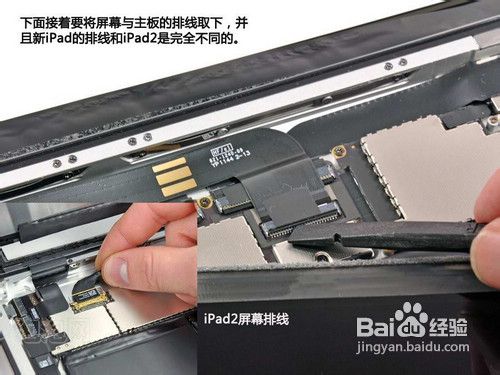

7、下面接着要将屏幕与主板的排线取下,我们发现和iPad2的屏幕排线有很大区别。

8、拆除屏幕的排线和触控驱动电路,使玻璃面板和机体分离。

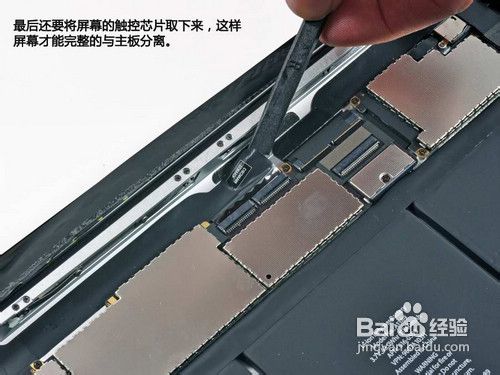

9、最后还要将负责触摸控制的芯片取下来，这样屏幕才能完整的与主板分离。

10、我们可以完整的看到这块9.7英寸视网膜屏幕的全貌，从背面的型号可以确定，新iPad屏幕的供应商是三星，而不是我们之前猜测的LG。

11、为将新iPad的主板部分拿下来，我们需要先将连接线上面的绝缘胶布去下，然后轻轻的将线取下，之后再将用于固定的螺丝拧下来。

12、将用于固定的部分卸下来之后，就可以把主板取下来了，但是注意过程中最好小心一点，以免造成损坏。

13、几乎所有的重要芯片全都被集成在了这个面积不大的主板上，并且还有金属挡板用于保护，只要将其取下就可以看到里面的芯片了。

14、各芯片详解

15、将CPU的外壳打开我们可以看到下方核心的部分，而这个印着A5X的只是用于散热和错聂庋堀保护的外壳。另外，根据处理器的大小推推测，A5X采用32nm制程的可能性非常大。

16、新iPad电池容量达到了42.5Whr，而iPad2的电池容量仅为25Whr，新iPad要比老款iPad2多70%，而续航时间同样可以达到10小时。

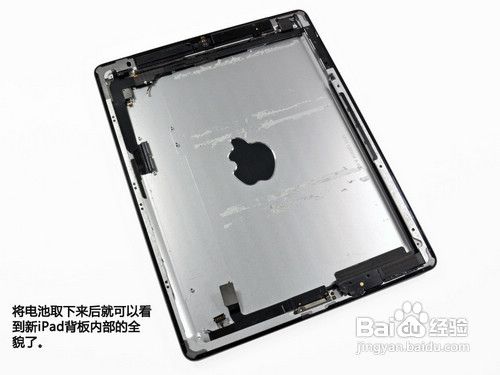

17、将电池取下来后就可以看到新iPad背板内部的全貌了。

18、新iPad的Dock接口部分，和iPad2完全相同

19、继续卸下边框处的螺丝，看看还有什么东西。

20、耳机孔和天线等部分被单独放置在了一个单独的区域，我们接着卸吧。

21、新iPad搭载的500万像素iSight摄像头部分

22、天线部分

23、前置摄像头

24、这些小部件都是扣在相应的模块上的

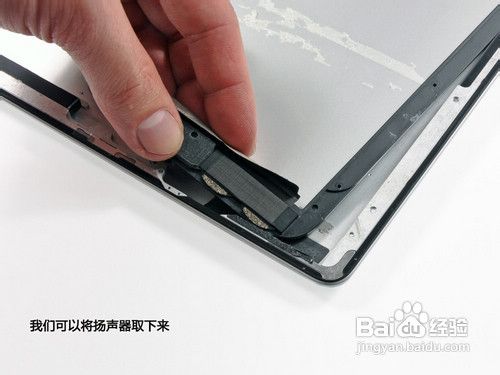

25、我们可以将扬声器取下来

26、最后来看看新iPad各个部件的全家福吧，能够将这么多部分塞进这么小的iPad里，苹果的工业设计水平相当高啊。
