如何用AutoCAD2007绘制精致的鸟笼

1、一、先做出鸟笼的底部！　　如图，画两个同心圆，大小自定！

5、再把圆联续复制COPY，圆心为每根的端点（复制时，我只复制一半，另外一边，可用镜像命令完成）

7、拉伸好后，三维镜像（mirror3d）把另外一半搞定！中心轴为图中红色圆棒，镜像面为YZ面

8、如图转变坐标轴（UCS），利用二维线，弧命令，画出如图线型（其中找准中心线（红色））

10、外框拉伸路径已绘好，转变坐标，绘出拉伸圆！在按路径拉伸时，圆必须相垂位伸路径

11、选择圆，进行路径拉伸

12、再次转变坐标轴（呵呵，如果嫌麻烦，你可把这个坐标保存一下，下次运有的话，就不用转换了）。转变后，镜像一个外框

14、选择刚画好的圆环，三维旋转90度！旋转轴为X轴！旋转后，复制一下，位置如图

15、再次运用上步操作原理，如图绘制圆环！三维旋转圆环

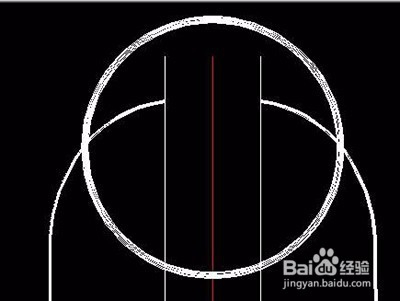

16、绘圆，绘一下大小稍比笼口大的圆，然后按上步三维旋转，再拉伸，倒圆角

18、改变坐标，输入PLAN，选C当前

20、二、改变轴标轴。XY面垂于拉伸路径！　　绘出拉伸椭圆，大小如图，进行路径拉伸

21、为了美观，在挂钩的顶端与末端加个小实心球sphere，位置如图

23、同时打印其实很简单，在CAD窗口中，打开多视口即可！　　在CAD窗口中，选择视图---视口----再选择你两个视口或者三个视口，其中一个你可调为二维图，另一个调为三维图！这样你就可在同一张纸上打印二种视图
