变压器短路阻抗测试仪的用途与特点

1、按后面的接线图正确连接调压器、本测试仪、被试变压器，在给调压器通电之前确保调压器的滑 动触头处于零位。

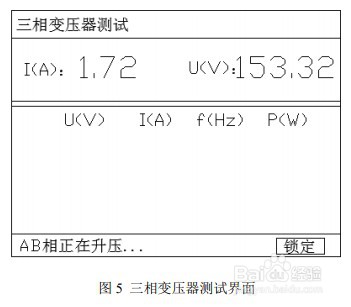

2、在主界面中选择三相变压器将进入图 3 三相变压器参数设置界面，在主界面中选择单相变异鲢阍羟压器讲 进入图 4 单相变压器参数设置界面，参数设置界面的参数意义如下：试品编号：被试变压器编号，该编号打印输出，便于记录管理； 额定容量：指变压器的标称容量； 分接电压：是指加压绕组所在的分接电压； 设定电流：是指预备在该电流点记录结果，在升压测试时，当电流接近该设定电流时，仪器提示 “接近设定电流”，同时蜂鸣器开始报警，此时应停止升压。 加压侧联结：三相变压器施加电压侧的联结组方式，变压器的铭牌上标注有该信息。 其中额定容量，分接电压为必须准确设置项，对于三相变压器也必须正确设置被试变压器的联结 组方式。 参数设置完成后，按开始试验将进入实时测量模式，图 5 与图 6 分别为三相变压器与单相变压器 的试验测量界面。

3、使用外部电源时需手动用调压器加压，测试界面的上半部分实时显示当前的电压、电流值，当电 流接近设定的试验电流时应放慢调压速度，对于单相变压器当达到预定电流后会有声音提示并自动锁 定当前结果显示如图 6 所示的单相测试结果界面。

4、对于三相变压器，需要分别对 AB、BC、CA 绕组进行测量并记录三次的测量结果，例如当 AB 相 结果锁定测试完成后会显示如图 7 所示的切换相的提示，此时应降压然后根据接线图连接 BC 相，继 续升压测试，三次测量尽可能使施加的电流一致。三次测量中仪器不能关机、不能退出三相测试界 面。屏幕的下方提示有当前仪器测试的相。当最后一向测试完成后会显示如图 8 所示的测量完成提 示，然后应当降压当电压降到安全电压后一起会自动显示如图 9 所示的测试结果界面。 如果使用的是内部电源测试单相或者三相变压器时都不需要手动升压,仪器会自动升压测试，然后 自动循环测试三次即可显示如图 9 所示的测试结果界面

5、三相变压器的三相测量完成后，仪器自动显示计算后的短路阻抗测量结果，如图 9。

6、在测试结果界面中（单相结果见图 6，三相结果见图 9）：U（V）为记录的试验电压，单位 V；I （A）为记录的试验电流，单位为 A；f（Hz）为记录的试验频率，单位为 Hz；P（W）为记录的实测 功率，单位为 W；Zke（%）为折算到额定电流时的短路阻抗电压百分比；Zk（Ω）为各相的短路阻 抗，单位为Ω；Xk（Ω）为各相的电抗，单位为Ω；Lk（mH）为各相的漏电感，单位 mH。

7、变压器短路阻抗测试鞭徇跋尜仪的功能1、用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。2、变压器短路阻抗测试仪内部采用电压电流同步交流采样及信号数字处理技术，测匪犬挚驰量数据准确。3、变压器短路阻抗测试仪采用单相测量方式，选择变压器联结后，三次测量即可自动计算出每相的短路阻抗。4、变压器短路阻抗测试仪有低电流测试自动折算到额定电流功能，适合现场使用。5变压器短路阻抗测试仪可同步测量电压，电流，功率。并测量所施加电源的频率。7、内置不掉电存储器，可长期存储测量数据，变压器短路阻抗测试仪自带打印机。8、大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。液晶在太阳直射下可清晰显示。
