异形梁桥设计探讨

1、由于构造的特点造成了异形箱梁桥与一般箱梁桥有着很大的差别,分叉桥上行车线路交叉重叠,活载作用下的相互影响会造成各支点横向受力分布不均,甚至出现超载或脱空现象。同时异形结构空间效应显著，支承条件任意,受力状态复杂,具有弯扭耦合的特性。了解此类桥梁的空间受力特性,是确保设计质量的基础。下面结合设计实例，对异形梁桥设计中的一些常见问题进行探讨

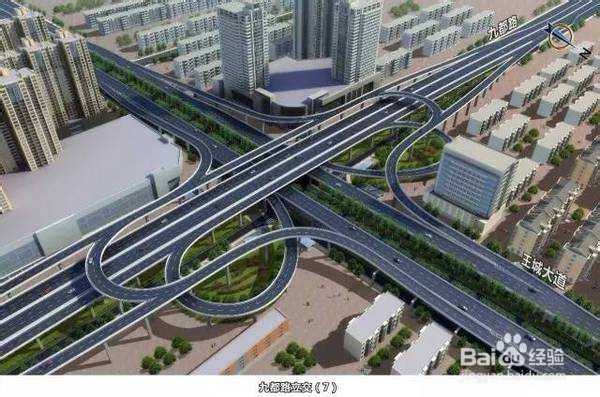

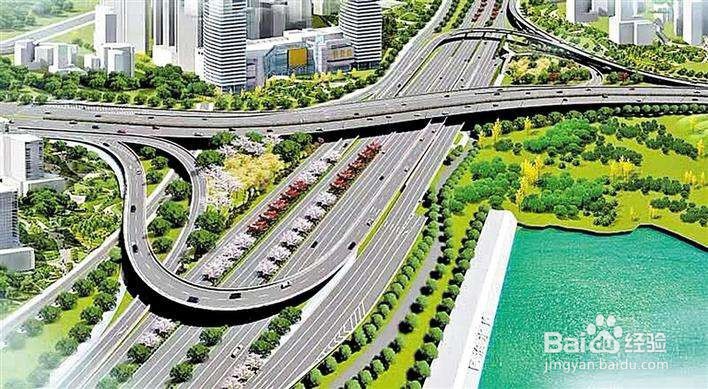

3、由于该立交第2~6联位于互通第一层,桥面距离地面高度在10~15 m之间，同时考虑地形、地质条件,根据平原区梁桥最适宜的跨高比1.618拟定桥梁跨径采用20 m,并在主桥及匝道桥分又(会合)点设置桥墩。其中第3联与第5联反对称,第2联与第6联反对称,但匝道接入主桥段孔.跨数及门式横梁设置位置略有不同。异形梁平面布置见图1。

5、在桥面变宽段,为维持箱梁外观在视觉上的连续性,一般保持箱梁悬臂等长，采用箱室变宽进行拟合。中腹板定位方式采用平行外腹板和折线过渡相结合的方式，必要时可通过在个别较宽箱室增设腹板来缩小该箱斧辔鸳瘁室开间距离,保证结构安全。分室同时要考虑桥面实际车道的位置,如能保证轮迹线位于腹板附近为最佳。结合弯箱梁的受力特点,异形箱梁外侧腹板或曲线外侧腹板的厚度一般设计较厚，而靠内侧的腹板、与岔道箱梁连接的腹板则相对较薄。跨间横隔板的布置对于保证箱梁各室的共同工作和防止多室箱梁横断面的畸变尤为重要。本例跨径及桥宽均较小,可不设跨间横隔板。对于桥宽较大、箱室较多(一般3个或以上)时,宜根据跨径加设一道或多道跨间横隔板，以增强箱梁横
