17款伽途IM8电动尾门 专车专用安装流程图

1、原车尾箱效果图

2、取下尾门上的装饰板，注意先取下尾门上的把手饰板和固定螺丝

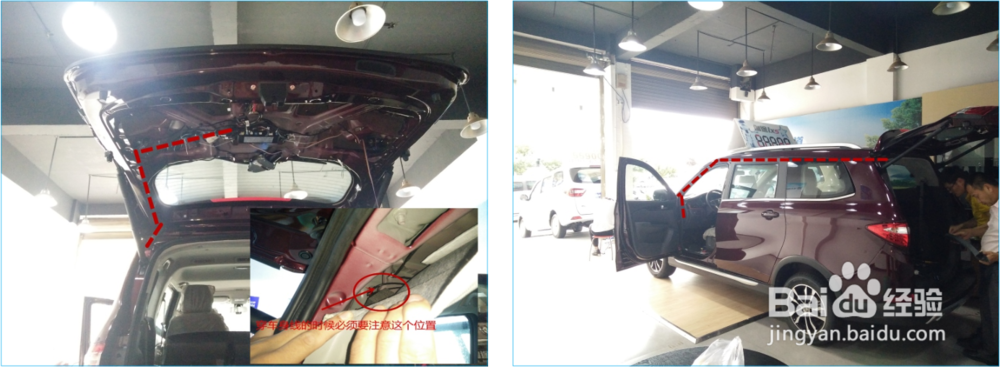

3、把门锁线/电源线分别走线至方向盘底下， （注意：尾箱左后上方走线位置）如（图1图2），把驾驶位左侧挡板取下，门锁线/电源线由此走线并拆下保险盒前装饰板

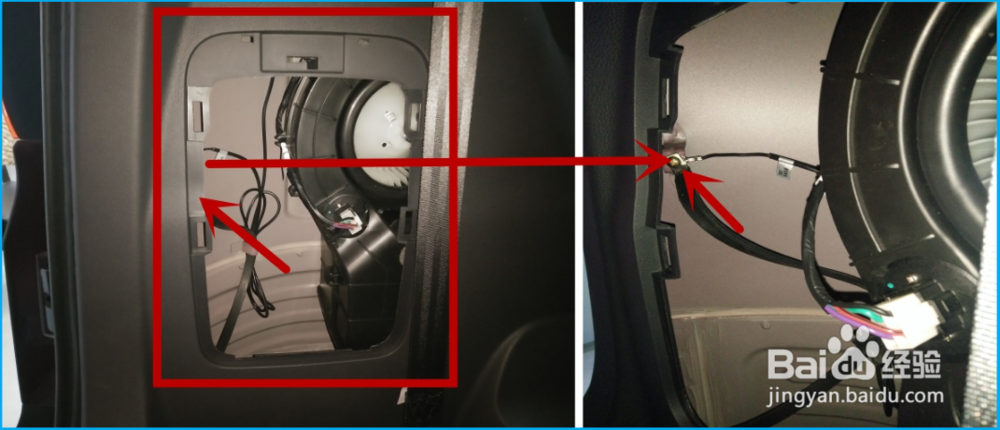

4、后备箱左侧取下螺丝接好地线，如图

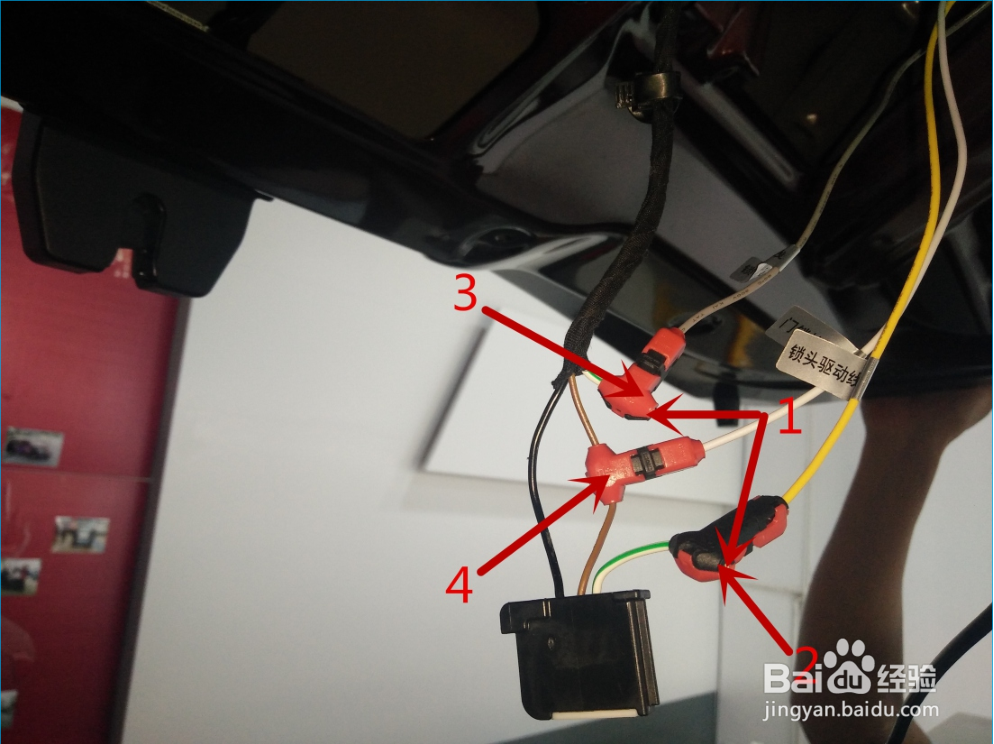

5、1、把锁芯线束上的白绿色线剪断、2、锁头驱动线(黄色)接到白绿色线锁端、3、锁头检测线（灰色）接到白绿色行车电脑端、4、门锁检测线(白色)接到棕色线

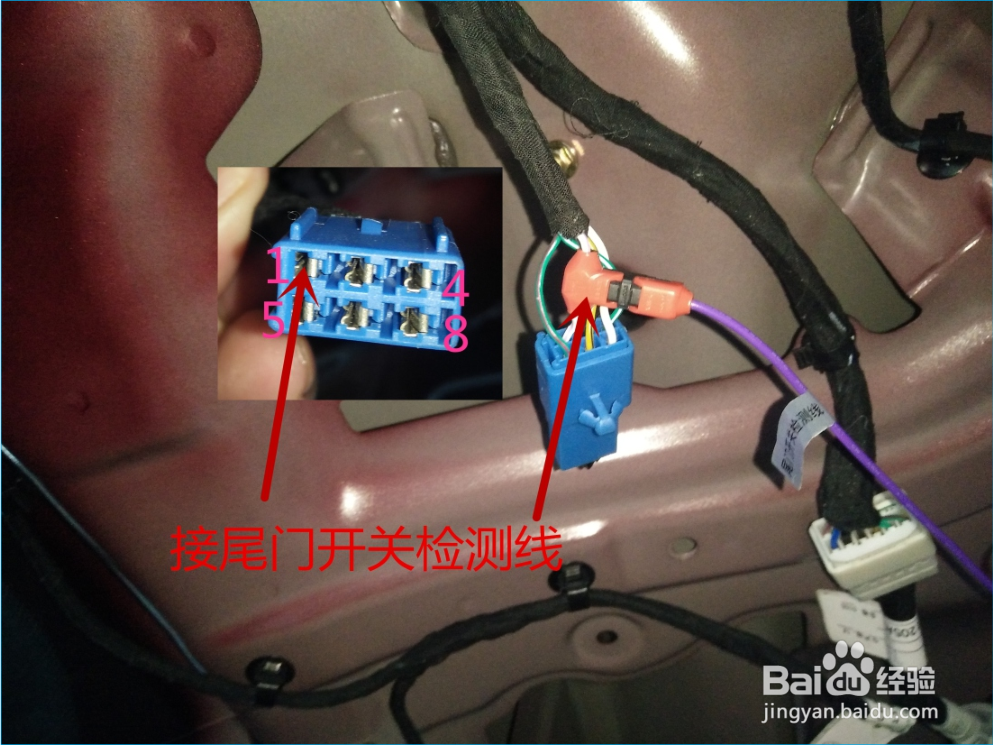

6、6：1、找到开尾门按键插座，再把插座的端子拔出。2、尾门开关检测线(紫色)接到开尾门按键端子上的第1端子白紫色线

7、取下脚踏装饰板和左边装饰板

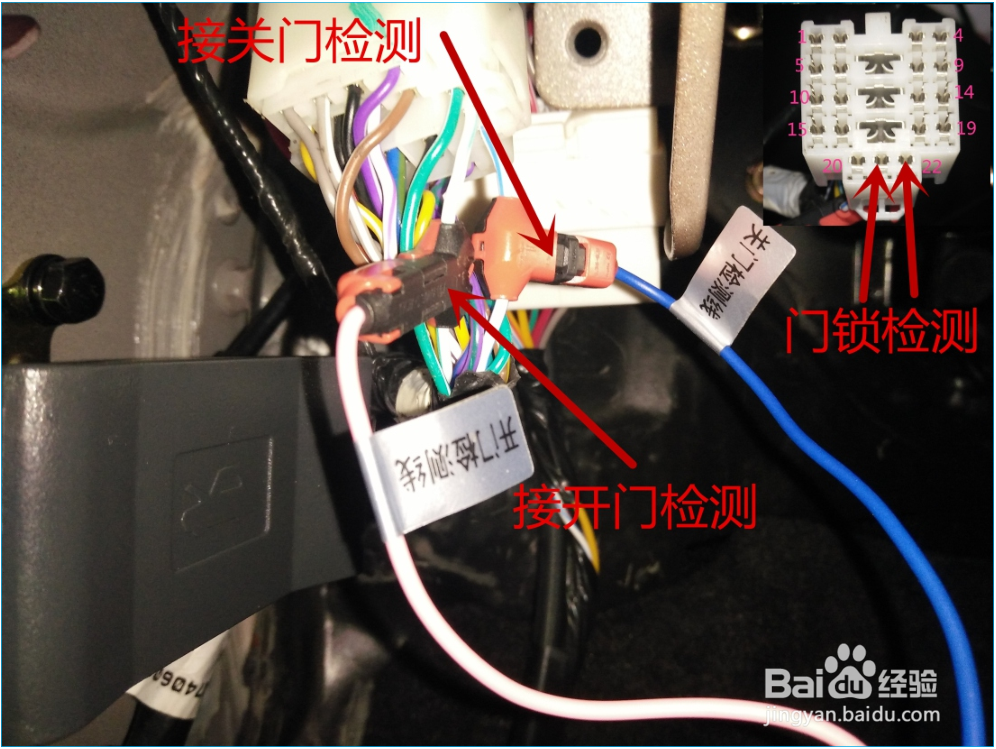

8、1、找到如图上的22端子的插座2、把我司的蓝色线接到22端子白蓝色线上3、把我司的粉红色线接到21端子白绿线上

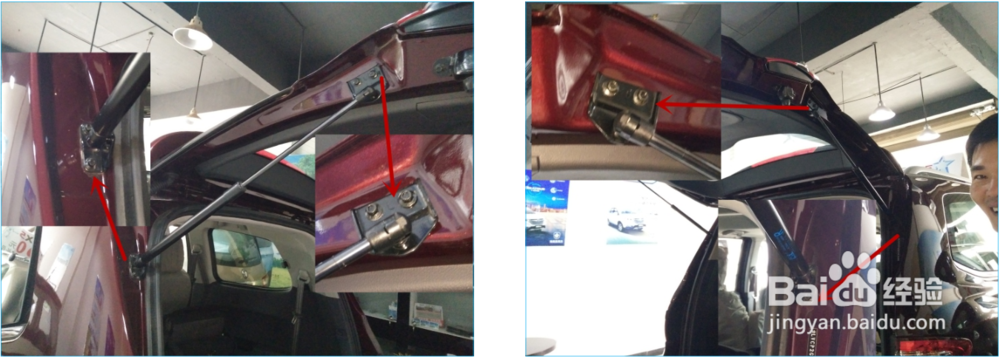

9、取下原车撑杆和支架，分别换上我司的车身和车门左右支架和螺丝

10、装好撑杆，注意球头帽的卡簧要扣到位，注意区分左右撑杆

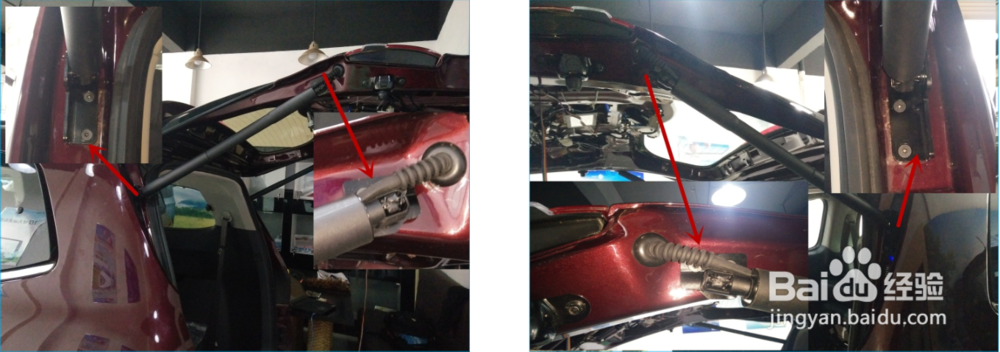

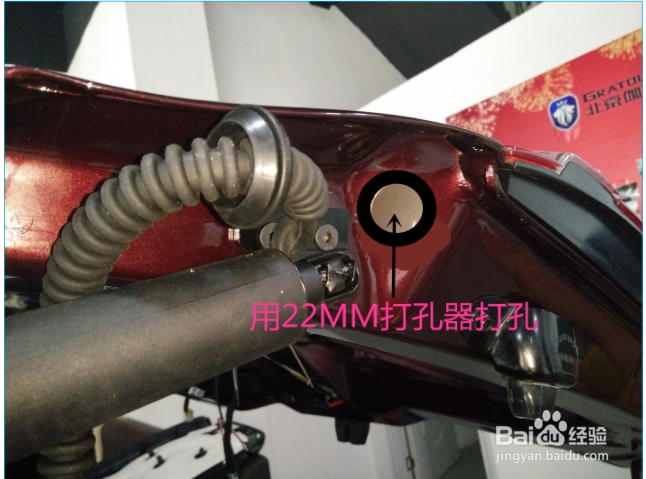

11、在如图位置用22MM打孔器打孔（注，在如图位置走撑 意：要做防锈处理）杆连接线并装好硅胶塞

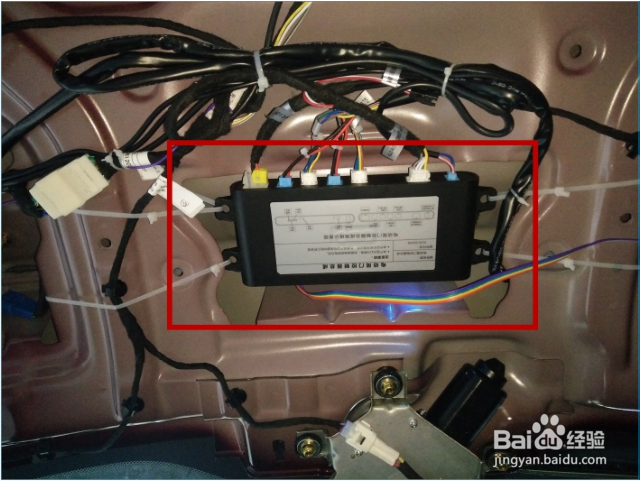

12、在尾门上固定好我司的控制盒并插好连接线

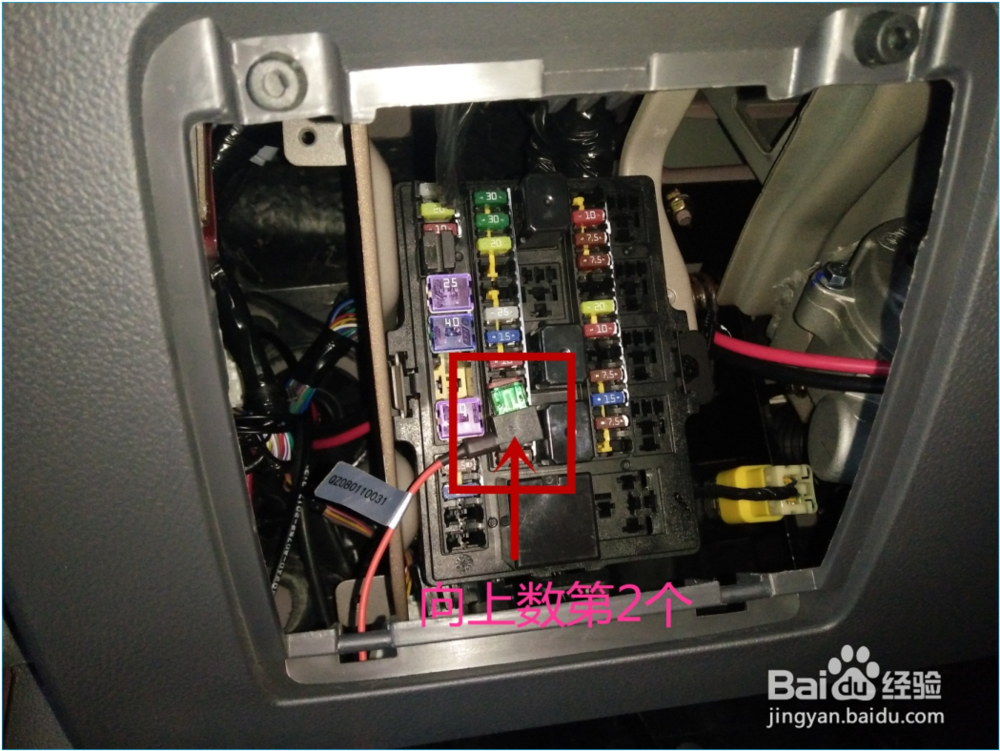

13、在保险盒左边第2排，第2个保险位置线槽上插好我司的取电器（如图）

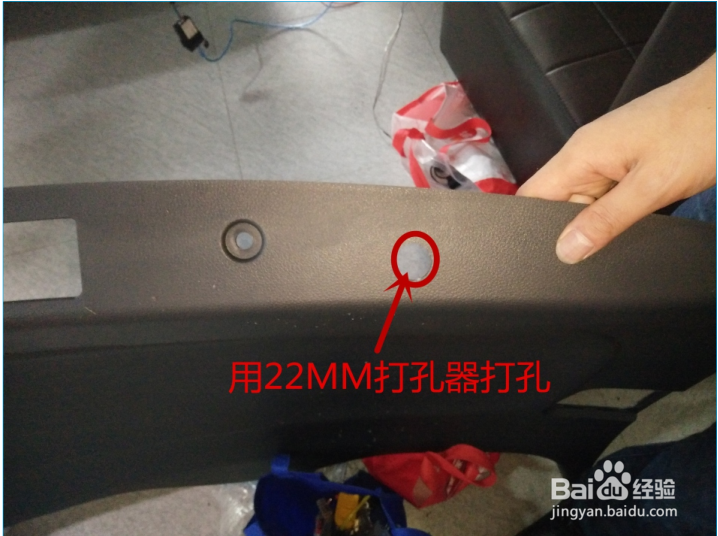

14、在如图位置用22MM打孔器打孔装上我司的后按键并插好连接线

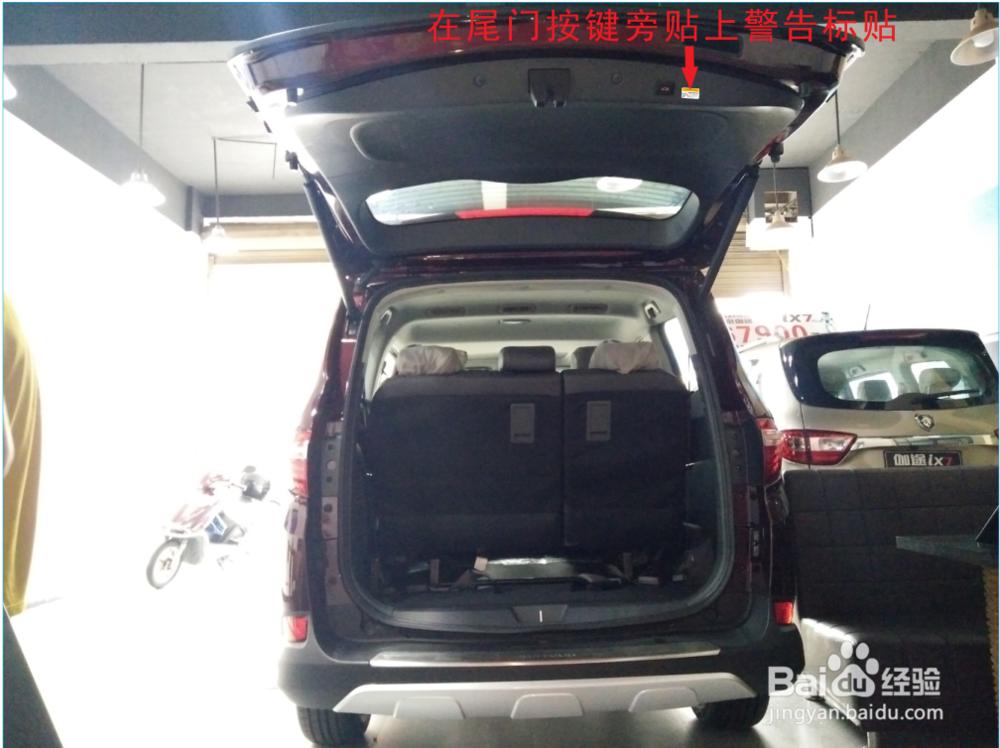

15、安装好后效果图
