SolidWorks三维建模训练一百四十二方框球

1、如下所示，

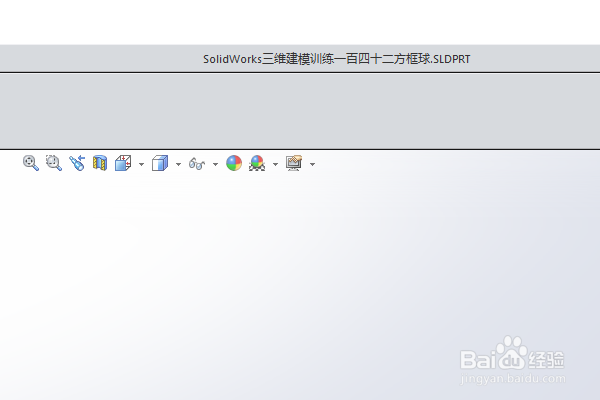

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百四十二方框球

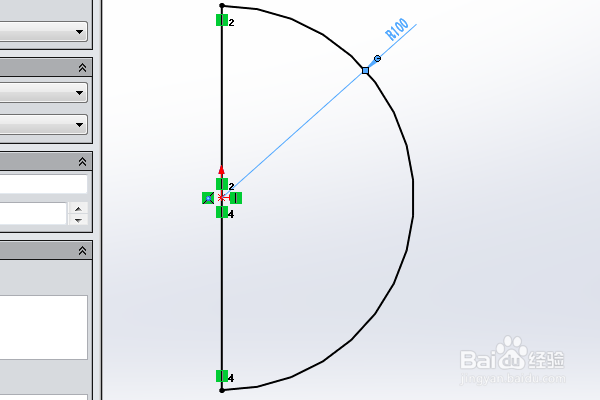

2、执行【旋转凸台/基体——前视基准面】，进入到草图环境，

激活圆命令，以原点为圆心画一个半径R100的圆，

激活直线命令，连接圆的上下端点，

激活裁剪命令，裁剪竖直线段的左边半圆，

点击退出草图、

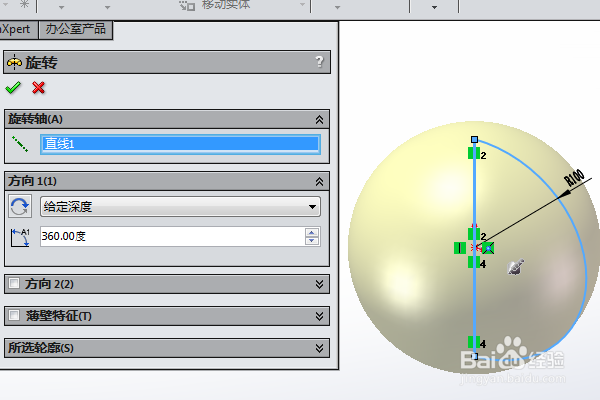

3、选择竖直线段为旋转轴，回车，完成并结束本次旋转操作。

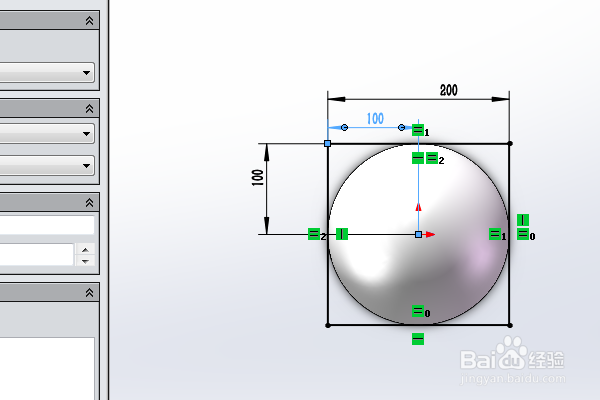

4、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活矩形命令，画一个正方形，

激活智能尺寸命令，标注尺寸：边长200，边距离原点100，

点击退出草图，

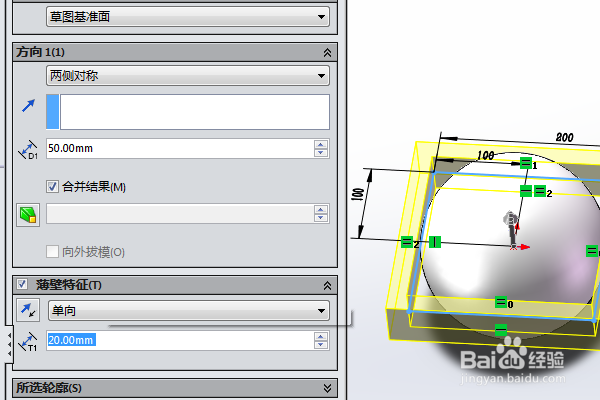

5、设置方向为‘两侧对称’，设置高度为50，

回车，完成并结束本次拉伸操作。

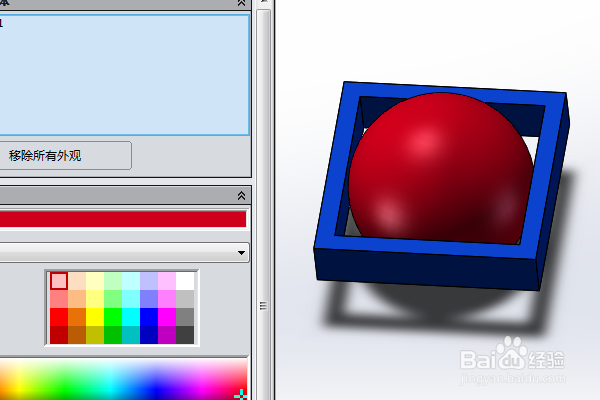

6、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——特征”，

然后在对话框中的颜色区域选择蓝色和红色效果到两个实体上，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
