SPI总线-串行协议解码

1、发射信号当两个设备进行通信时，一个设备称为主设备，另外一个设备称为从设备。主设备驱动串行时钟。数据被同时发送和接收，使之称为一个全双工协议。SPI使用SS（或CS）线来指定数据从哪个设备转移还是转移到某个设备，所以总线上每个特有的设备都需要主设备上它们自己的SS信号。如果有3个从设备，那么主设备上就有3条SS线，每条线对应一个从设备。开始通信时，总线上的主控设备对时钟进行配置，通常为几MHz或者几十MHz。然后主设备通过选择线上的逻辑0来选择从设备。在每个SPI时钟周期内，都会有一个全双工的数据传输发生。主设备在MOSI线上发送一个字节然后从设备去读取它，当从设备在MISO设备上发送一个字节时主设备去读取它。传输过程涉及一个字长的两个移位寄存器（如8位寄存器），一个在主设备中，一个在从设备中。当移动一个新的最低有效位到相同的寄存器时，数据常常通过先移动最高有效位来完成。当数据完全被移出主设备时从设备也完成了寄存器值的改变，如果更多的数据需要变化，只需重新加载移位寄存器并重复以上过程。传输过程中可以持续任意数量的时钟周期。完成后，主设备停止切换时钟信号并取消选中的从设备。主设备一次只能选择一个从设备。总线上没有通过它们的芯片进行激活的从设备必须无视输入时钟和MOSI信号，不能启动MISO。

2、用PicoScope捕捉并分析SPI信号为了使用PicoScope解码SPI数据首先应该获得感兴趣的数据包，然后从工具菜单中选择串行解码。

3、点击新建，从可获得的协议中选择SPI协议。

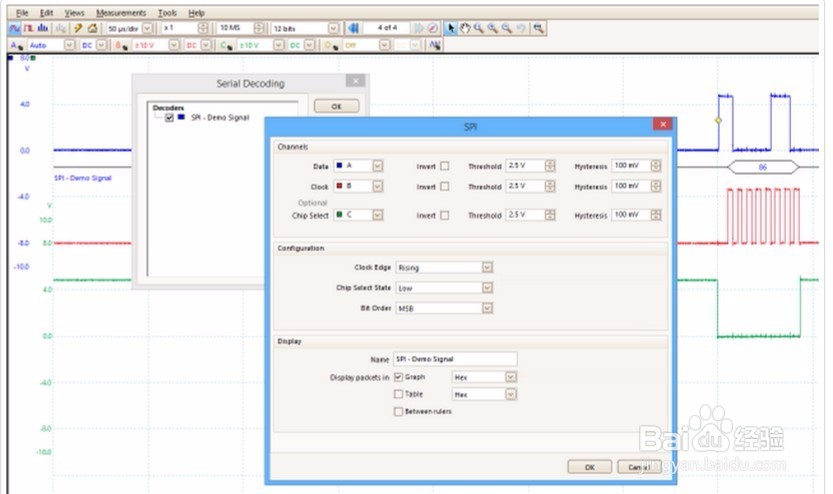

4、在对数据进行配置的SPI菜单中选择相应的PicoScope输入通道（MOSI/MISO）、时钟、从设备选择线（SS）。并根据需要设置其他参数。点击OK就可以看到PicoScope图表显示的SPI数据包解码数据。

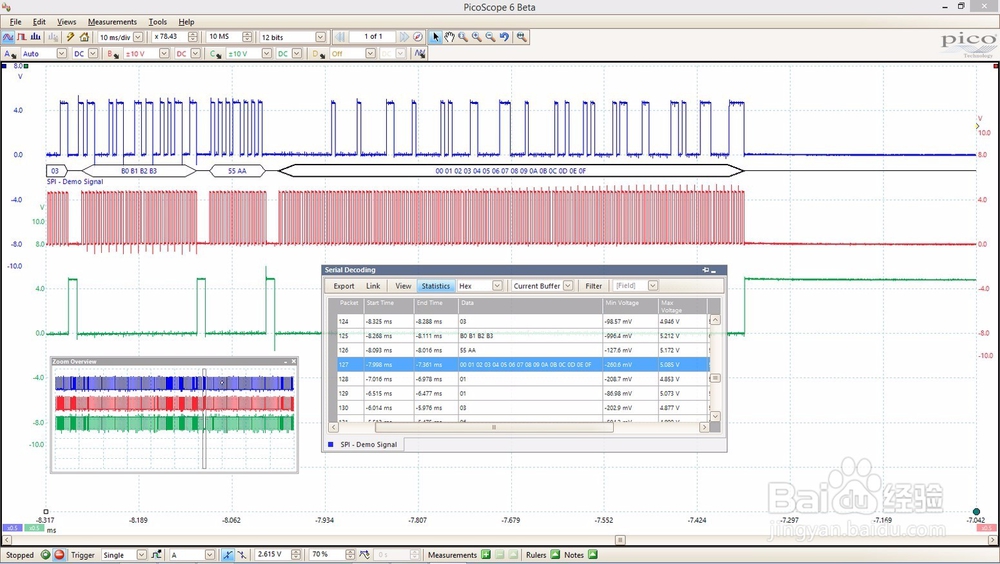

5、在SPI配置菜单中，通过获得的数据，检查在图中和在表框中显示的SPI数据包，利用可获得的数据通道以及数据包的列表分析数据在时间上的关系。双击图形视图中的一个数据包来观察表格视图中相同的数据包，反之亦然。
