RTJD-II型SF6密度继电器校验仪

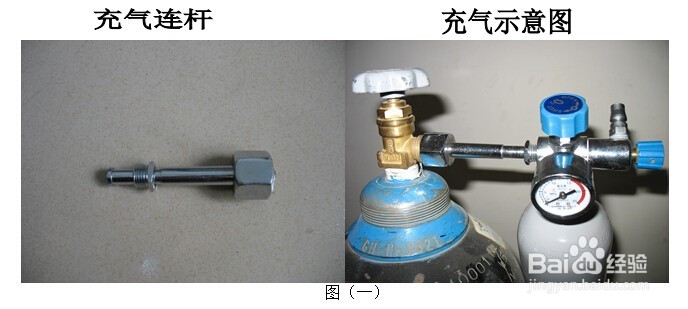

1、现场前准备工作检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示

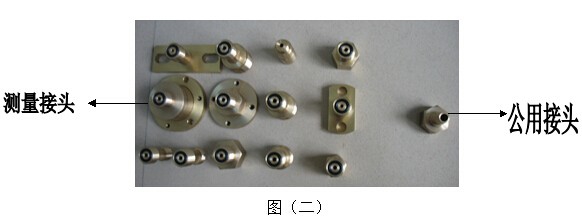

2、现场准备工作到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接号，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)

3、根据测试目标，把报警导线和闭锁导线分别与密度继电器的信号插座对接好（棕色线接报警触点，黄色线接闭锁触点1，蓝色线接闭锁触点2，如果所校验的密度继电器只有一组闭锁触点，蓝色线可以不用。三根带黑色鳄鱼夹的线可任意与各触点另一端相连。当进行单动作信号校验时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生接触。）。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；

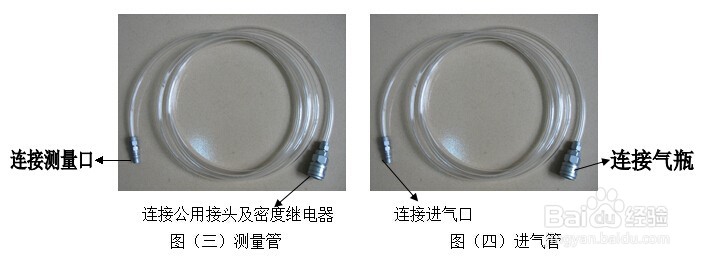

4、把配备的信号测试线另一头与仪器面板上的航插信号口相连接。使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。

5、如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。打开仪器电源。打开气瓶上的阀门。

6、结束工作关闭气瓶上所有阀门。按面板上的“放气”按钮，放净管路中的残余气体。
