protues仿真单片机

1、启动软件。　点击开始－－Proteus 7 Professional ISIS 7 Professional

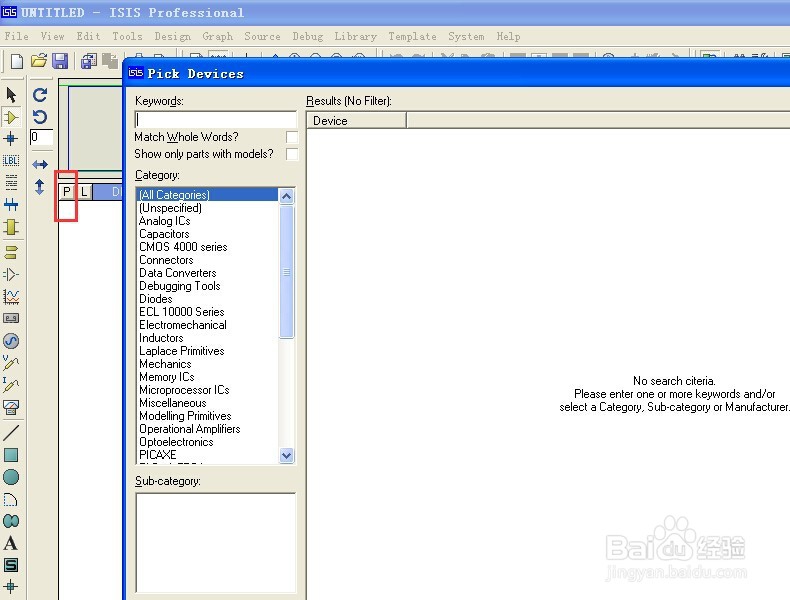

2、进入软件介面。放置元件。点击左边缩放图下面的P字母。则出来元件选择对话框。在Category里面有许多元件类型。找到所须要的双击即可。

3、元件太多，不易找，也可在Keywords里写上元件关键字搜索找到。如输入RES,则在中间Results下面出来电阻参数，最右边RES Preview则为元围泠惶底件预览。双击元件则可。再找其它元件。LED灯为LED、按键为BUTTON、单片机为89C51

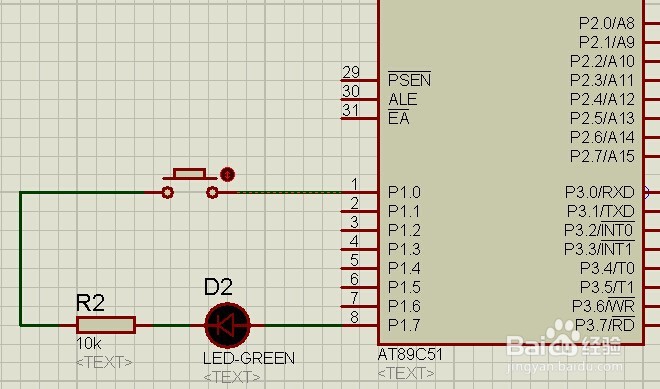

4、绘制原理图。把元件放置到设计介面。方法如下：在左边缩放图下面点击元件名，鼠标移动设计介面再点击左键，就会出来一元件。

5、放完元件后就开始连线，方法为鼠标移动到元件端点，出现红色虚线边框时就可画线。

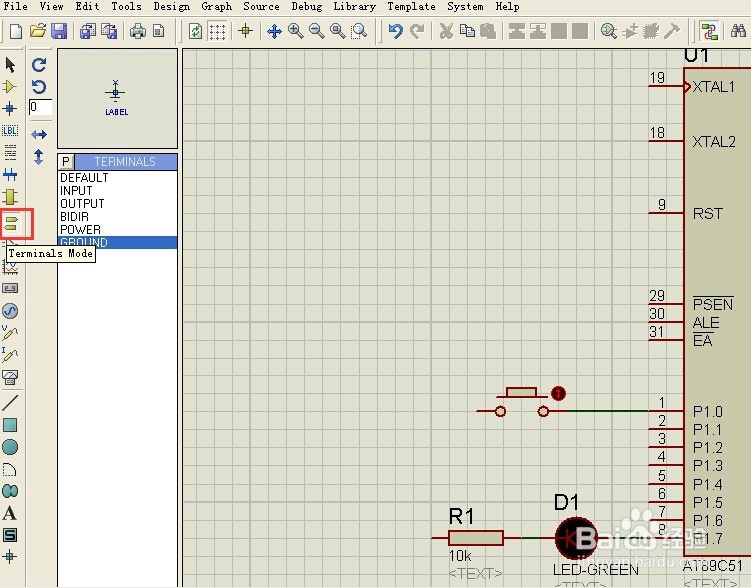

6、放置地与电源，方法如下，在最左边点击Terminals Mode　标志。在里面选择地标志。proteus软件中单片机可以不接电源及复位之类的。

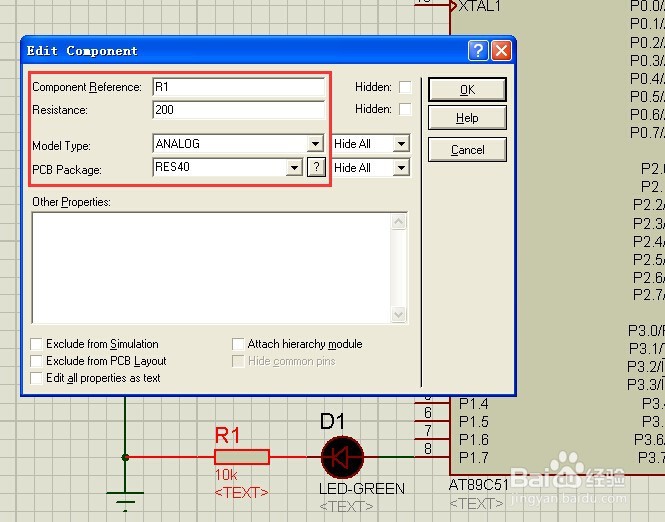

7、设置元件参数。双击元件或在元件上右键，选择Edit Properties。很多元件是不需要设置的。电阻只改下大小即可。

8、设置单片机，双击元件，在对话框中选择Program File项文件，这是一个指示单片机怎样运行的机器码，由编写的程序生成的*.hex 文件。Clock Frequency则为单片机运行的时向煎疗哓钟。一般设为12M或24M。

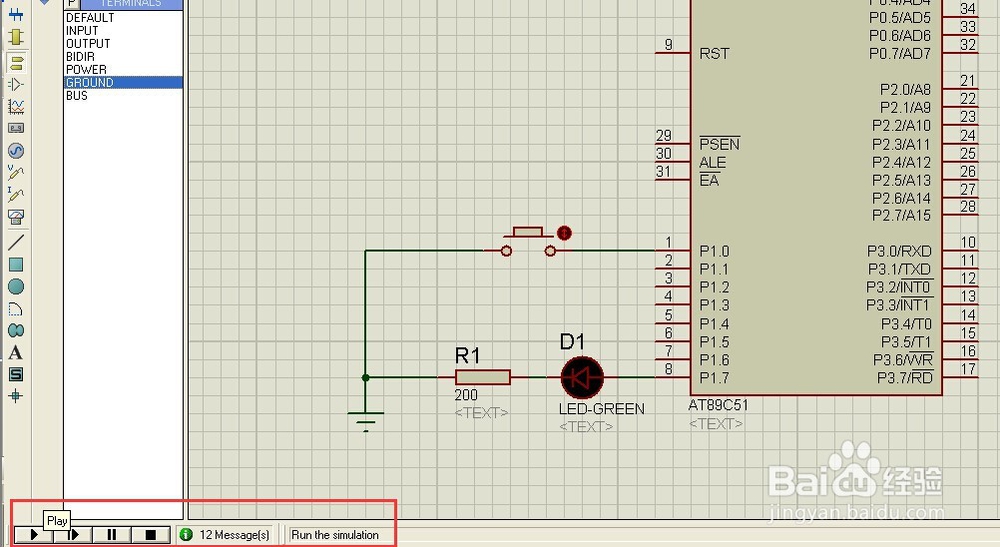

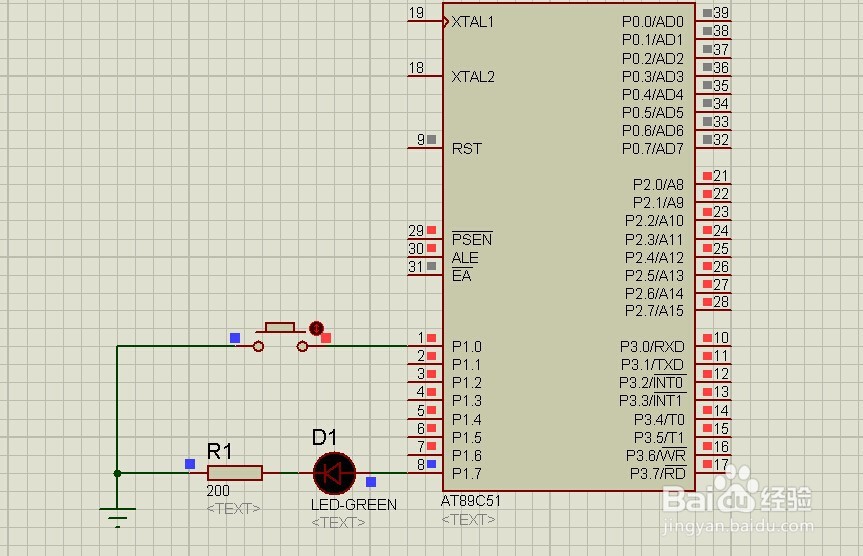

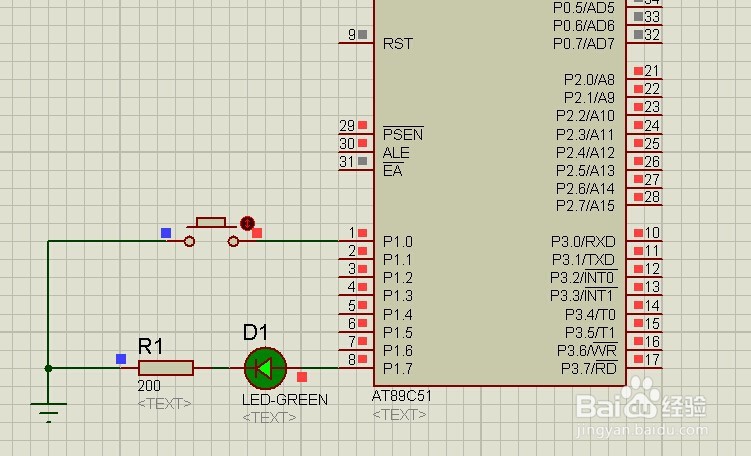

9、设置好了就可以运行了。单击软件字斤谯噌最左下方play按钮,程序就在单片机内运行了。就时按一下按钮，LED灯就变，再按一下，LED灯又灭了。重复此功能。程序也就这功能。若显示的功能达不到要求，重复修改程序，直到达到功能
