UG10.0练习三维建模二百五十一

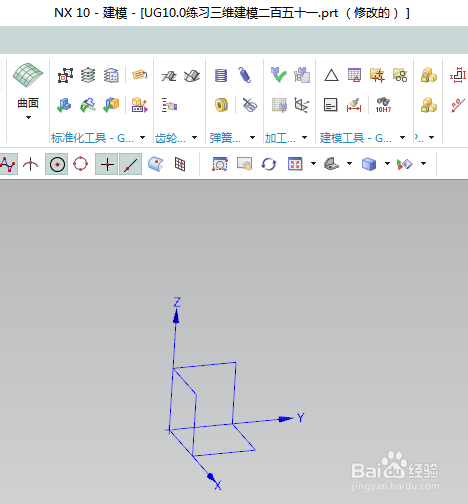

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模二百五十一

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Y轴，指定点：默认坐标原点，

设置尺寸：直径22.2，高度39.2，

点击“应用”

3、如下图所示，

指定矢量Y轴，

指定点：X坐标和Z坐标都是0，Y坐标是8.7，

设置尺寸：直径29.6，高度2，

布尔求和，

点击“应用”。

4、如下图所示，

指定矢量Y轴，指定点：坐标原点，

设置尺寸：直径19.05，高度39.2，

布尔求差，

点击确定。

5、如下图所示，

点击工具栏中的倒斜角命令，

选中实体中的边线，设置横截面对称距离为0.5，

点击确定。

6、如下图所示，

点击工具栏中的边倒圆命令，

选中两条实体交线，设置半径为R0.5，

点击确定，

7、如下图所示，

执行【旋转——YZ平面】，直接进入草图，

8、如下图所示，

激活直线命令，画一条竖直线段，转为参考，

激活轮廓命令，画出下图中的轮廓，添加几何约束，圆弧的圆心在参考线上，

激活快速尺寸命令：标注尺寸：圆弧R2.3，参考线高度7.9，角度14，距离11.1，距离11.9，

点击完成，退出草图。

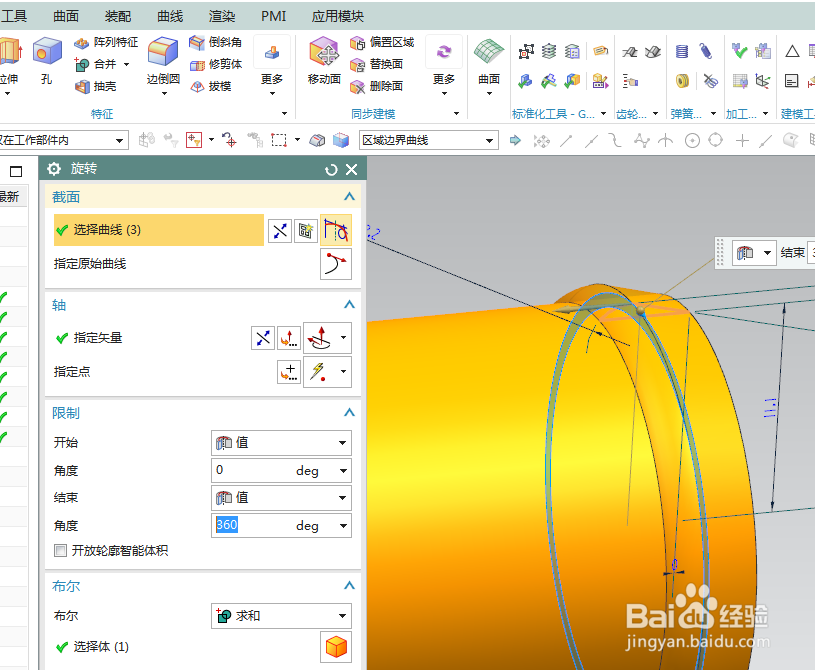

9、如下图所示，

指定Y轴为旋转轴，

点击确定，

10、如下图所示，

点击工具栏中的边倒圆命令，

设置半径为R1，点击实体中的交线，

点击确定。

11、如下图所示，

隐藏基准坐标系，显示设置为着色，

渲染——真实着色——全局材料拉丝铝，

————

至此，

这个三维建模完成，

本次练习结束。
