CAN光纤（CANFiber）/CAN光端机的使用指导

1、点对点式CAN光纤转换器的更多选型：

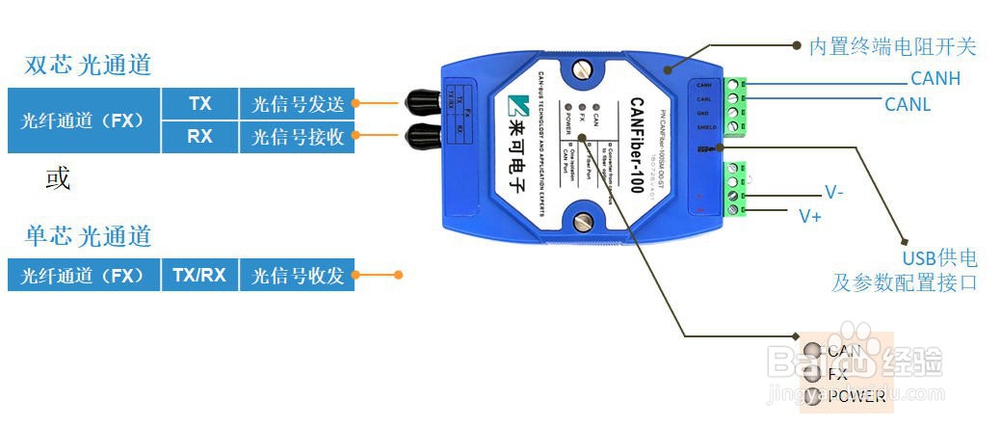

2、CANFiber系列CAN转光纤设备具有一路光通道和一路CAN通道，认识一下CANFiber系列CAN转光纤设备的接口：

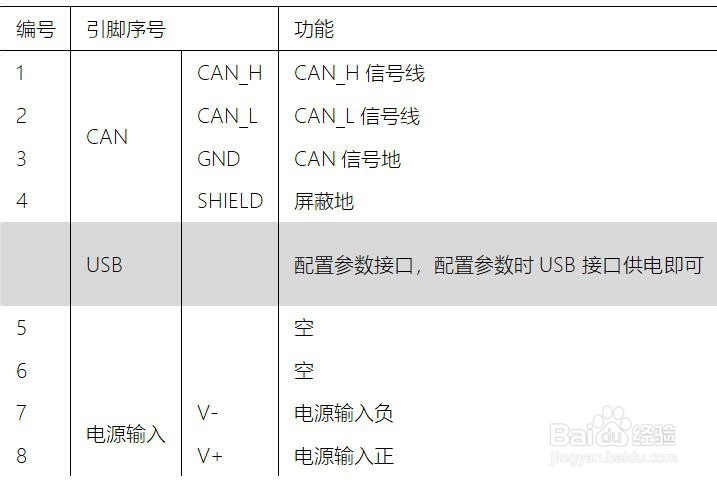

3、CANFiber系列CAN转光纤设备的引脚定义：

4、如何根据CANFiber系列CAN转光纤设备的指示灯确定设备的工作状况：

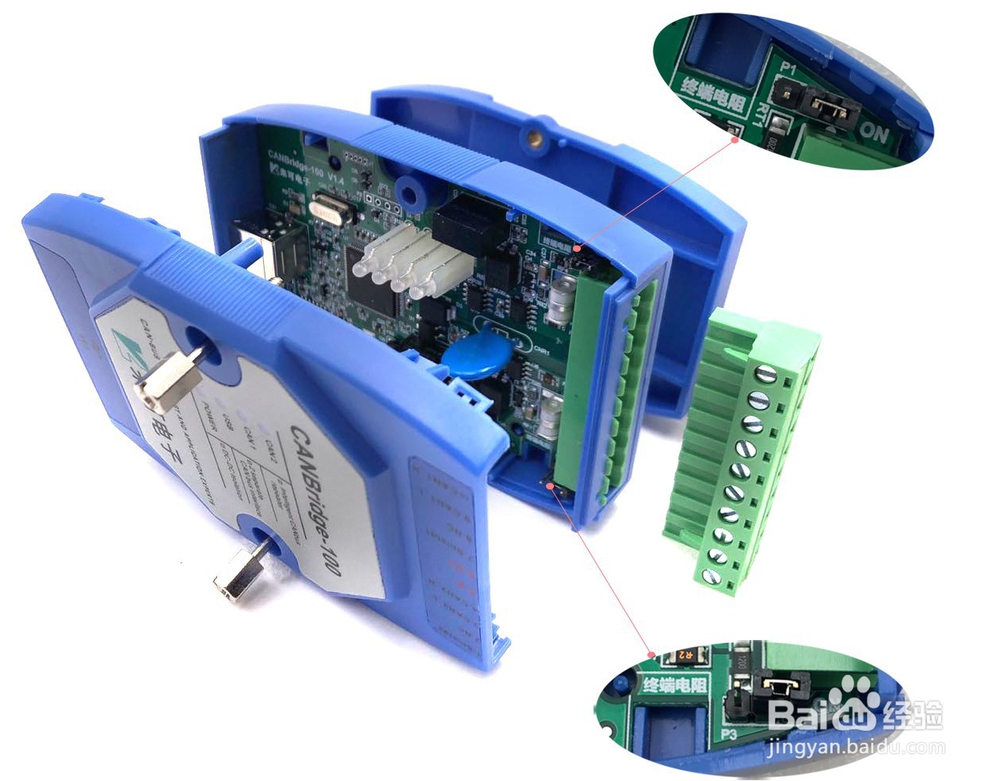

5、如何使用内置的终端电阻：CAN通道内置120欧姆终端电阻，开盖设置跳线帽启用或关闭120欧姆终端电阻。如下图所示，开盖将跳线帽短接靠近ON标识一端的两根排针，则启用内置的120欧姆终端电阻；不启用时，可以将跳线帽安在远离ON标识一端的两根排针上。或者在can接口的CANH和CANL上直接短接一个120欧姆终端电阻。
