AutoCAD倒圆角在实际中的应用方法,机械零件图

2025-10-20 13:54:50

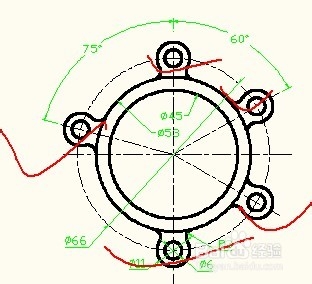

1、作图要领:首先画出定位尺寸,再画出定形尺寸。

AutoCAD倒圆角在实际中的应用方法,机械零件图

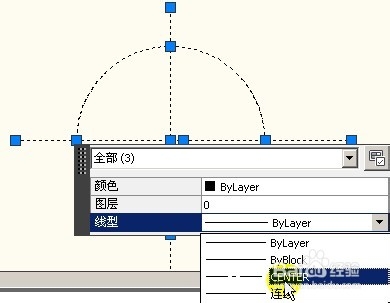

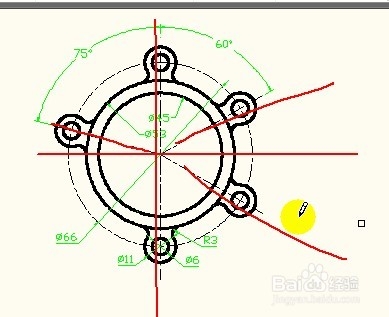

2、使用直线命令,画出定位线,再用圆画出定位圆,把线形设置为中心线,如图所示:

AutoCAD倒圆角在实际中的应用方法,机械零件图

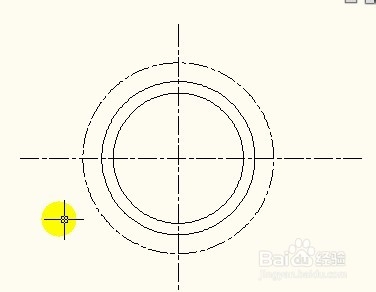

3、画出直径为45、53的两个同心加圆。使用圆工具或快捷键C。画出后,如图所示图形:

AutoCAD倒圆角在实际中的应用方法,机械零件图

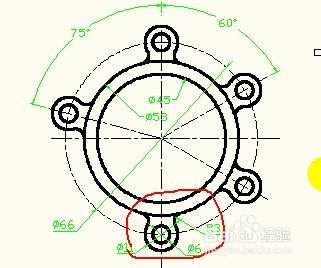

4、画好以上圆后,将画在圆周围的小部件,那几个小部件,都为一样的,只是位置不一样:

AutoCAD倒圆角在实际中的应用方法,机械零件图

AutoCAD倒圆角在实际中的应用方法,机械零件图

5、小圆的直径为6,大圆的直径为11,画出后,成图:

AutoCAD倒圆角在实际中的应用方法,机械零件图

AutoCAD倒圆角在实际中的应用方法,机械零件图

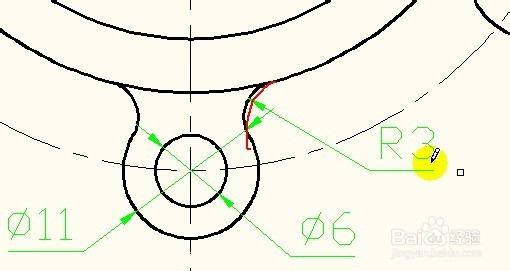

6、做好以上准备后,发现要使用到倒角,如图中红色笔所画,倒圆角的半径为3.

AutoCAD倒圆角在实际中的应用方法,机械零件图

1、用之前所讲的内容,也可以处理。表示有一个小圆与直径11、直径53的圆相切。

AutoCAD倒圆角在实际中的应用方法,机械零件图

2、使用圆里面的相切、相切半径,可以处理。

AutoCAD倒圆角在实际中的应用方法,机械零件图

3、画出的小圆。画出来的圆,有部分线是多余的,如图所示红色所指示的那一部分:

AutoCAD倒圆角在实际中的应用方法,机械零件图

AutoCAD倒圆角在实际中的应用方法,机械零件图

4、使用修剪工具:输入tr,连续按两下空格,剪掉;即可成图

AutoCAD倒圆角在实际中的应用方法,机械零件图

AutoCAD倒圆角在实际中的应用方法,机械零件图

1、如果使用倒圆角命令,就不用这么麻烦了。倒圆角的快捷键为F:

AutoCAD倒圆角在实际中的应用方法,机械零件图

AutoCAD倒圆角在实际中的应用方法,机械零件图

2、选择倒圆角命令,提示出:当前设置:模式=修剪,半径=2.但需要要的是半径为3,需要更改一下

AutoCAD倒圆角在实际中的应用方法,机械零件图

3、输入R,空格,指定圆的半径,输入3,空格

AutoCAD倒圆角在实际中的应用方法,机械零件图

AutoCAD倒圆角在实际中的应用方法,机械零件图

4、点击分别要在画倒圆角的那两个边:那么就出来了倒角。

AutoCAD倒圆角在实际中的应用方法,机械零件图

5、把另一边的也画上。

AutoCAD倒圆角在实际中的应用方法,机械零件图
