怎样学接配电箱电路

1、配电箱的动力功率在7,5到10千瓦之间。需要使用220伏电风扇和电动工具。根据这两个要求进行配电箱的配置。

2、三相四线漏保开关，选用63A到100A 的就可以了。220伏漏保使用32A的也是适合的。220伏2孔插座选用10A的，3孔的选用16A的比较好。

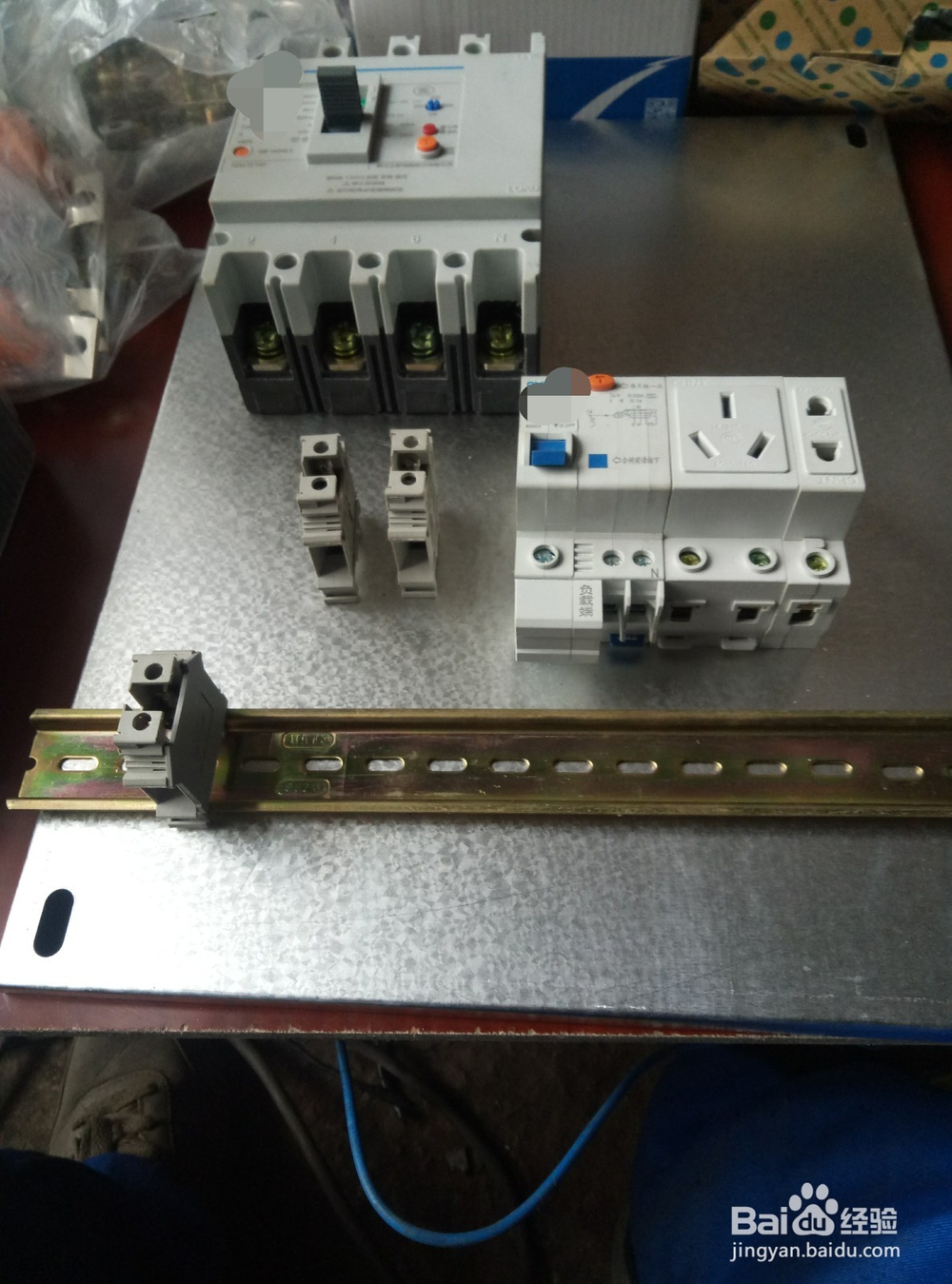

3、元件的安装方式，三相四线漏保开关使用4只4毫米的螺杆螺母进行固定。220伏漏保开关，插座。都安装在导轨上。导轨使用自攻螺丝固定。

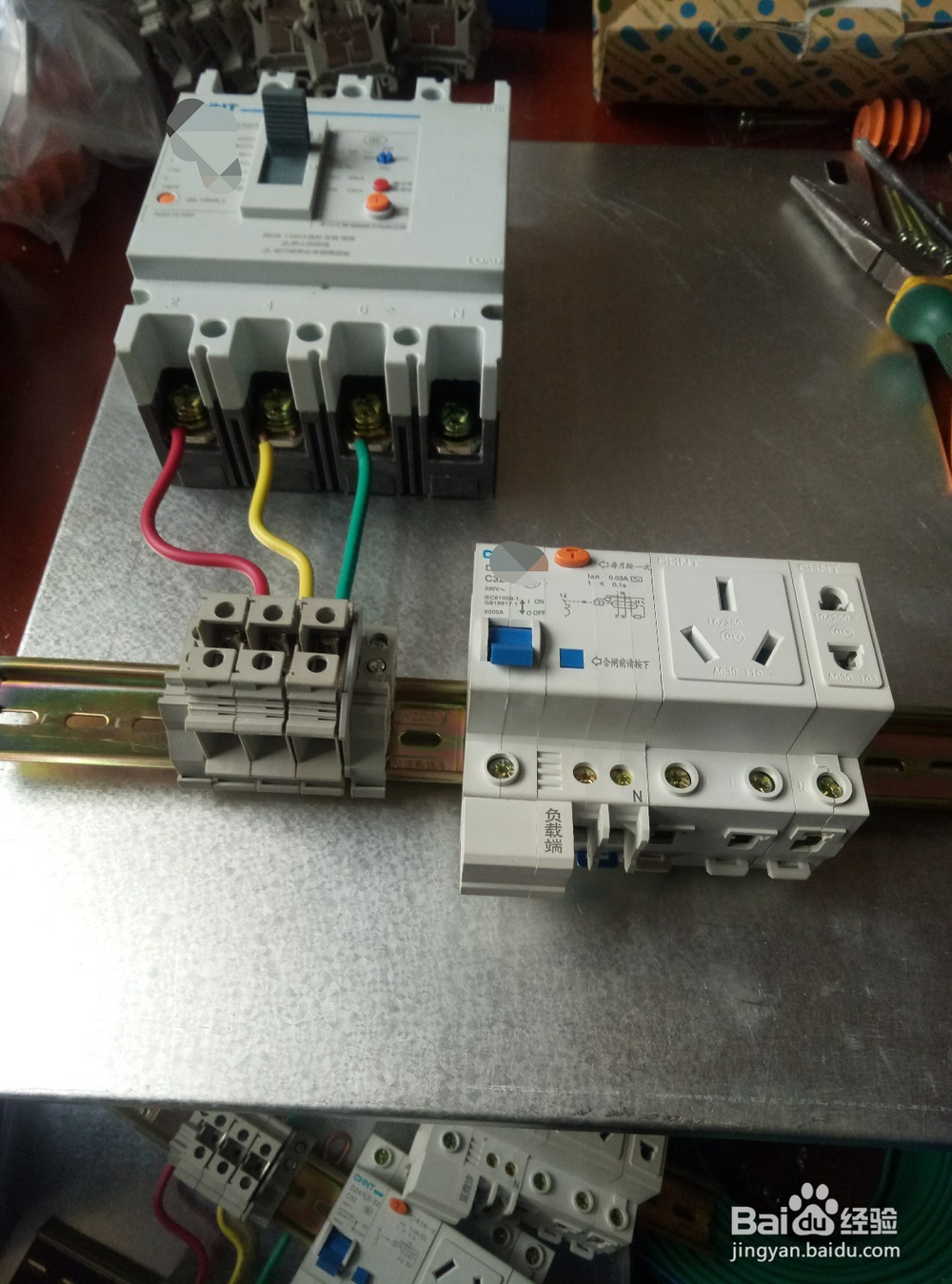

4、动力电线使用6到8平方毫米的单芯铜线。颜色红黄绿。220伏电源使用2,5平方的单芯铜线。颜色红蓝。地线使用2,5平方的绿黄双色线。

5、为了维护和使用的方便，380和220伏的分开。即在电源进线处直接接入220伏。电源进线方式采用三相五线制。即3根相线，一根工作零线，一根安全地线。
