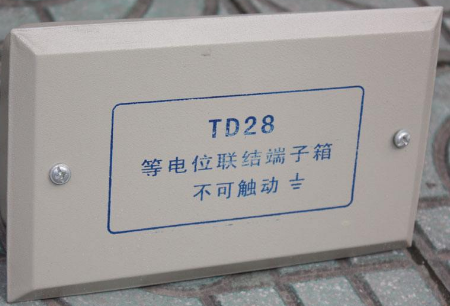

等电位联结端子箱是什么用的内部结构如何

等电位联结端子箱是适用于一般工业与民用建筑物电气装置，为了防止间接触电和防接地系统故障引起的爆炸和火灾而做的等电位联结，可以有效预防建筑物防雷系统故障和电子信息设备过电压带恝依在绌来的损坏事故的干扰。

等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，煤气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。

端子箱内装有温、湿度控制器，用于阻止凝露和预调温度。端子箱内部还设计安装有一个单相三孔220V、 16A电源插座和一个维修照明灯，以方便用户在日常检查维护时使用。同时还设计安装有转换开关，用户可根据现场实际运行情况需要，对箱体内加热器可任意转换手动、自动控制方式。

扩展资料

在卫生间内将各种金属管道、结构件(包括混凝土楼板中的钢筋)以及进入卫生间内的视线，用不小于4mm²的铜芯线，通过等电位联结端子箱互相连通。 等电位联结导线在地板或墙内暗敷时要穿塑料管保护，其目的是更换导线方便。

等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于5Ω。卫生间内的金属管道的连接处一般不需加跨接线，若发现导通不良时，应作跨接。

当卫生间内的水管是塑料管或包塑金属管时，等电位跨接线可接在自来水龙头上；采用金属水管时，跨接线直接接在水管上。卫生间内的污水管因与进水管之间是不通的，因此污水管也要作等电位联结，可接在地漏的管子上。
