如何在钣金设计模块生成拖钩

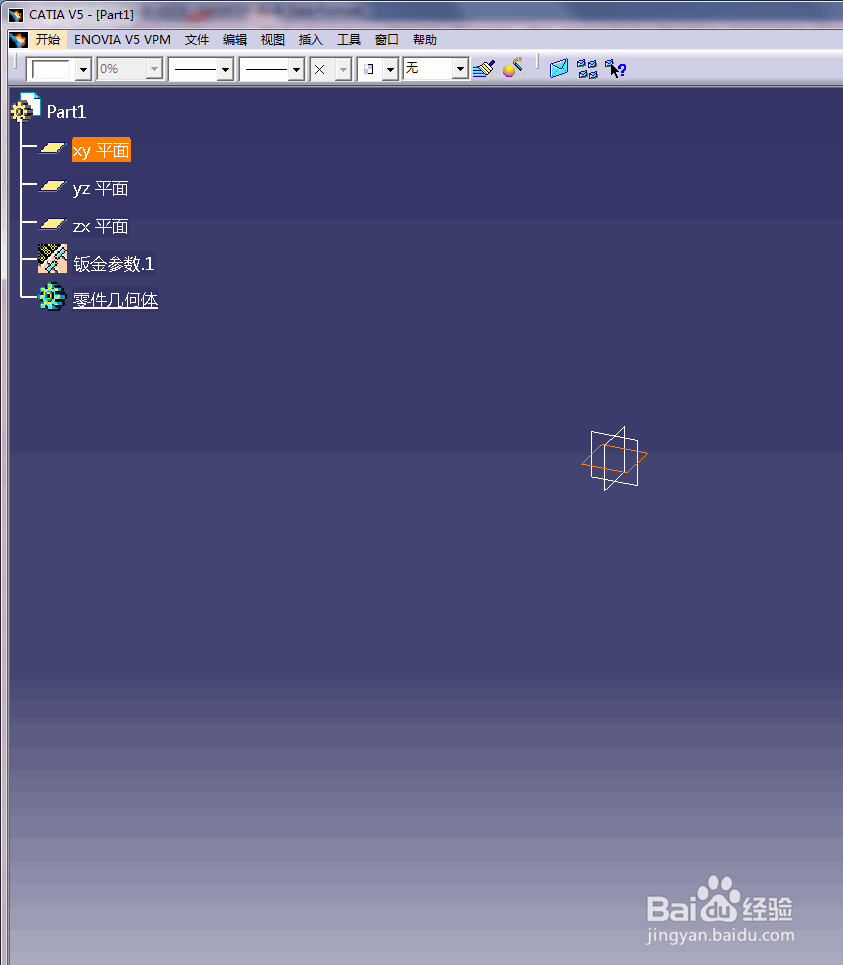

1、首先打开CATIA，并快速进入钣金设计模块，然后选择xy平面，单击草图按钮，进入草图界面；

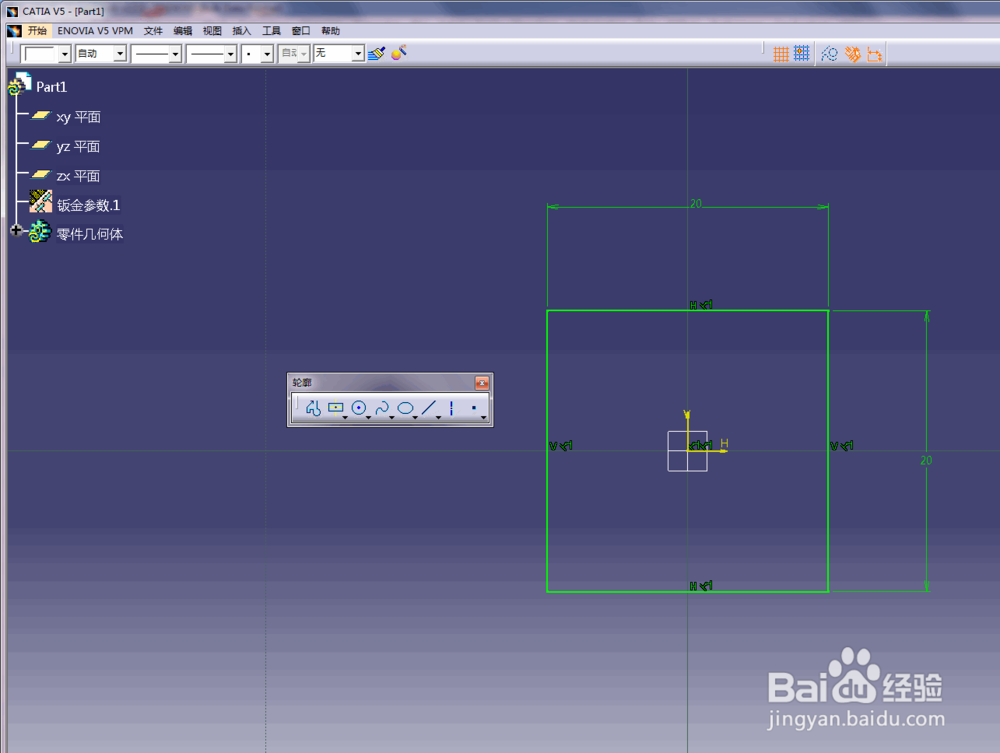

2、在草图界面中我们鼠标单击矩形命令，并以原点为基准点绘制一个尺寸为20mm的正方形，然后退出界面；

3、单击墙体命令，在弹出的Wall Defintion中选择刚创建的草图，单击预览并确定，视图中自动生成了一个厚度为2mm的板件（钣金参数已经提前完成设置）；

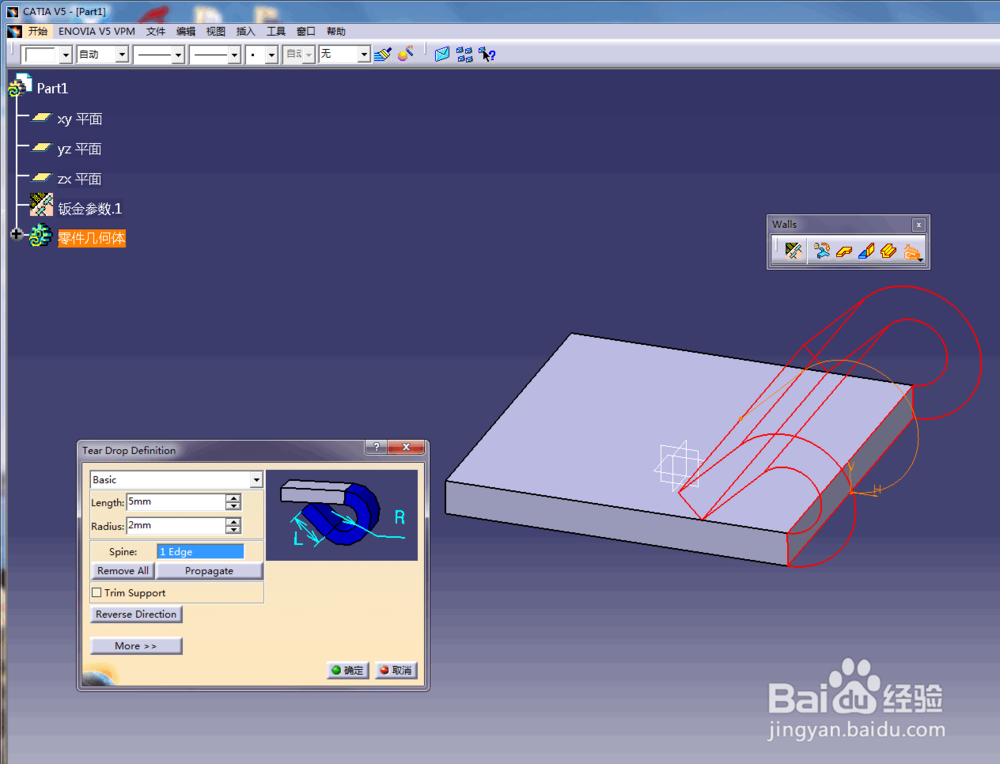

4、继续在Wall集成面板中选择Tear Drop 命令，弹出命令对话框，并在对话框中设置length为5mm，Radius为2mm，spline选择钣金件的一个边，单击确定；

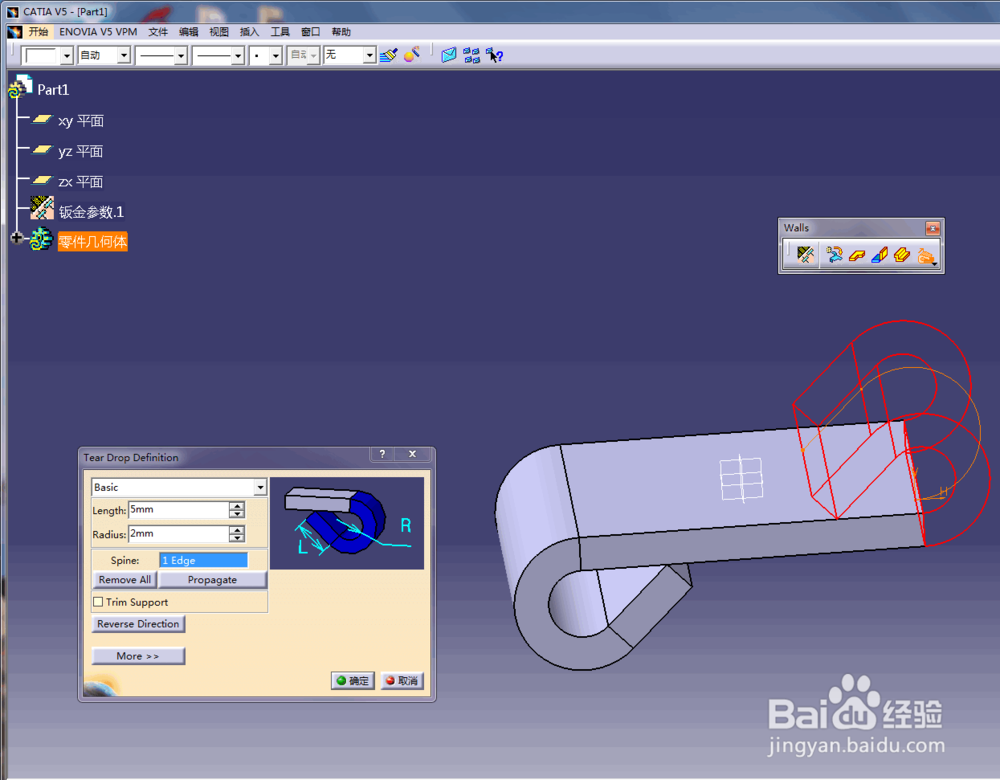

5、继续单击Tear Drop命令，设置同样的长度和圆角半径，边线选择板件的另一条边，如下图所示单击确定退出对话框；

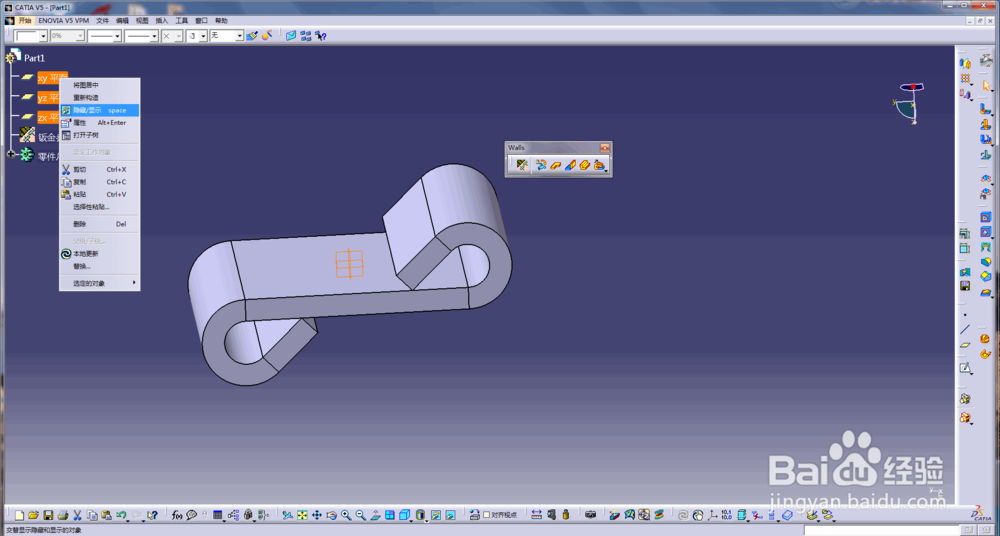

6、按住Ctrl键，同时用鼠标选中xy、yz、zx面，右键在下拉列表中隐藏，这样我们就完成了对拖钩的操作。
