自定义千奇百怪的CAD图案填充纹理

1、下载YQMKPAT.vlx插件，并放在随意位置（该位置不能被随意删除）

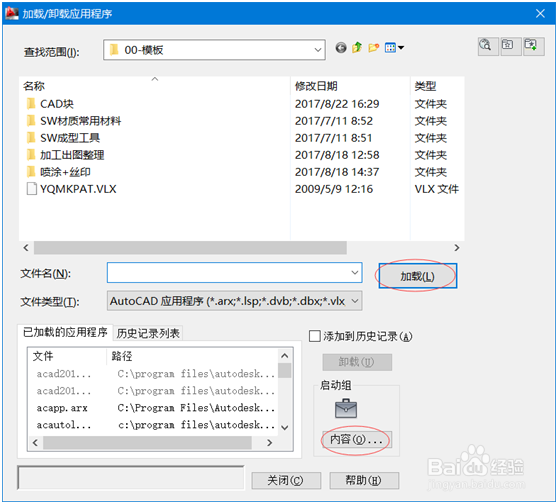

2、打开cad，输入appload，加载该插件，并在启动组中设置启动

3、制作填充图案的方法有两种，一个是按照矩形边长1mm重复的图案填充，快捷键是mp，一种是按实际大小1:1制作的团填充。快捷键为mp1。下面我就mp1来介绍填充图案的制作。

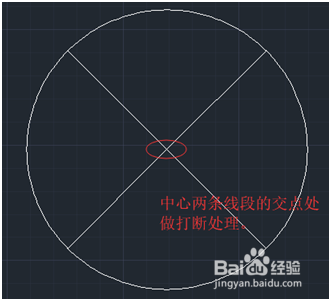

4、将需要做成图案填充内容的图形用线条编辑出来，这里以电灯泡符号来作为图案填充内容来示例(编辑线条时候，在线的交汇处需要做打断处理，否则在自定义填充纹理的时候达不到自己想要的结果)。

5、编辑完成填充图案后，按快捷键mp1，调出.pat文件创建窗口，随便起名命名文件，确定。定义填充图案操作步骤：选择要做成图案髦芎埙玳填充内容的图形，空格，指定基点，空格，指定横向移动的距离，空格，指定纵向移动的距离，空格。至此图案填充的内容就做好了。（在指定横向、纵向移动距离的时候，可以在纹理周围做出一个矩形作为参考，直接用鼠标单击两个点来确定移动距离）

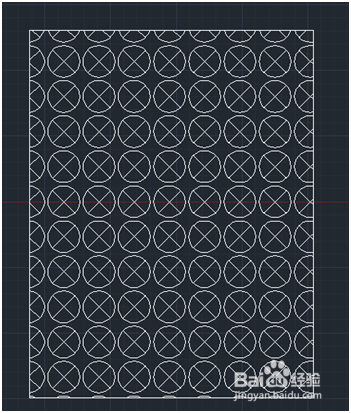

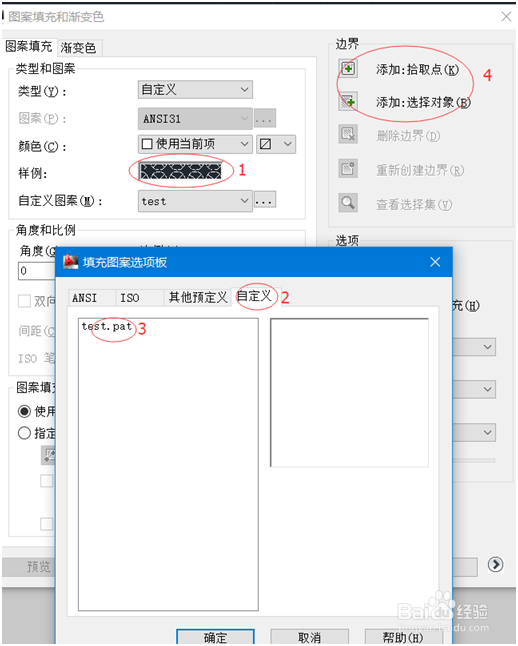

6、调用制作的图案填充快捷键H，，点击样例图案，在在定义内容中找到做好的图案填充文理，点击确定，在边界里选择一种方式拾取要做图案填充的区域，确定。到这里，自定义图案填充文理，以及调用自定义的图案填充文理就结束了。填充效果见图。
