如何用UG12.0创建管道装饰盖模型

1、 选用旋转命令，以YZ面为草绘平面。草绘中，在第一象限绘出旋转的截面线；其中最大轮廓距离Y轴为37.5，最小距离为5.其定位尺寸如图所示。

2、 回到旋转对话框中，指定矢量为Z轴，指定点为坐标原点；开始值为0，结束值为360.布尔为无。

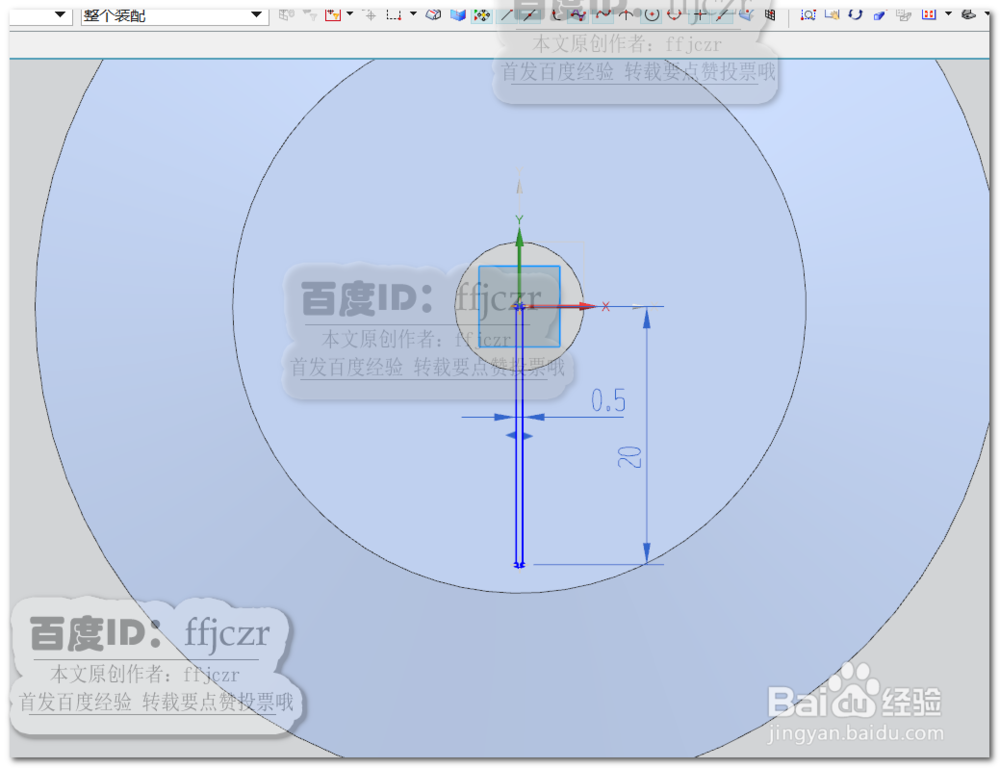

3、 选用XY面为本次拉伸的草绘平面，草绘中以Y轴为中心绘20*0.5的矩形，该矩形的一端短边在X轴上。 拉伸对话框中，开始值为0，结束值为31，布尔为减去。

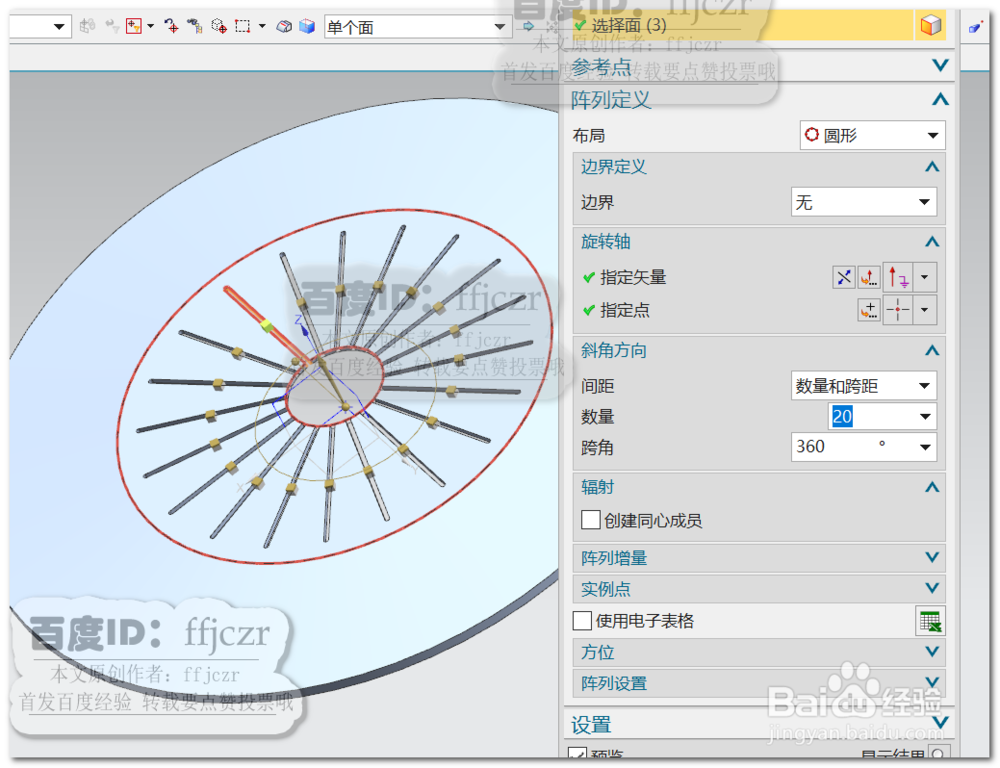

4、 选用阵列面命令，布局为圆形，指定矢量为Z，指定点为坐标原点，数量为20，跨角为360度。

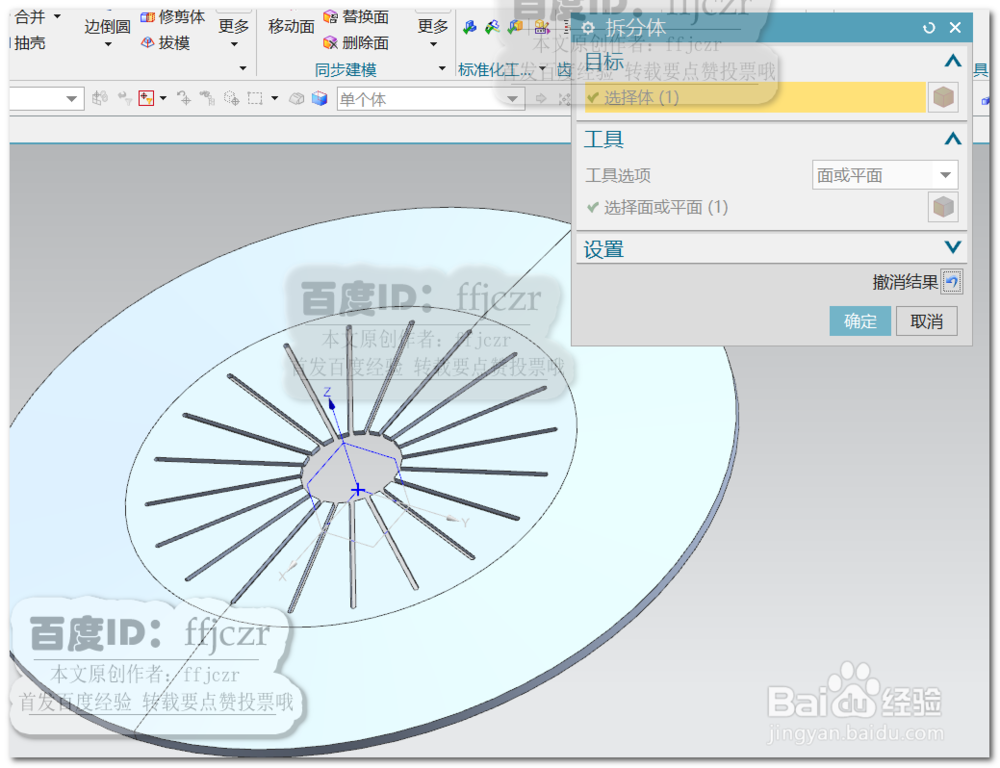

5、 选用拆分体命令，以XZ面为拆分体的工具平面，将模型一分为二。

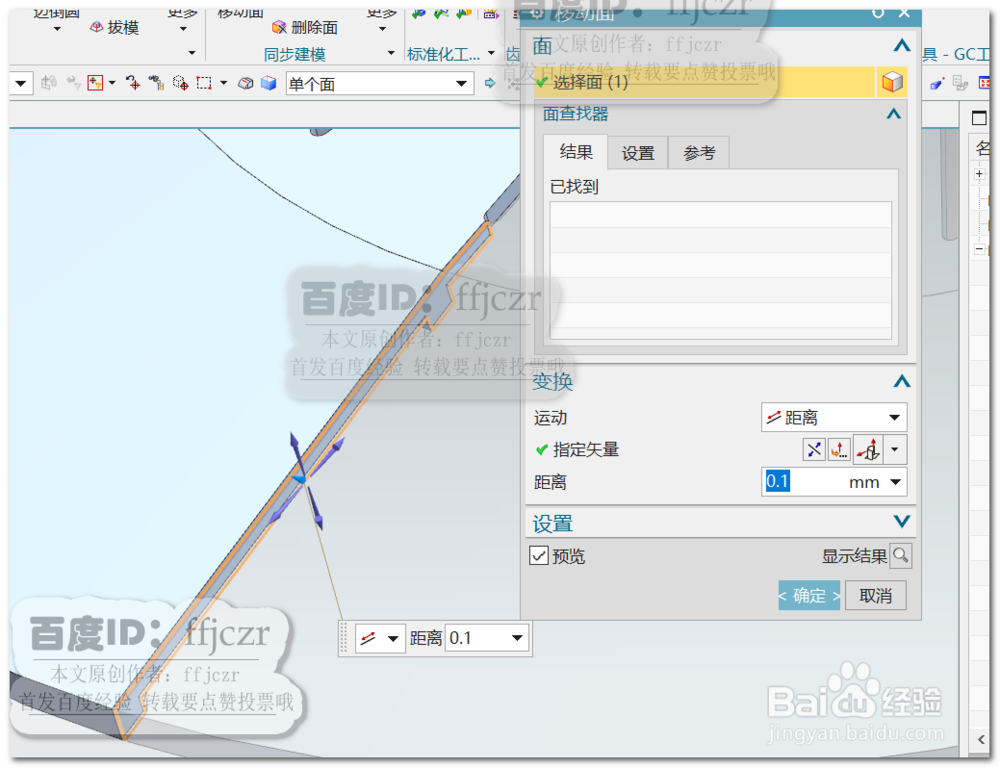

6、对上步拆分后模型的拆分面进行移动面，使所选的面向模型内移动0.1；拆分面的二侧面都进行相同的移动。使所移动的面间相距0.2的距离。

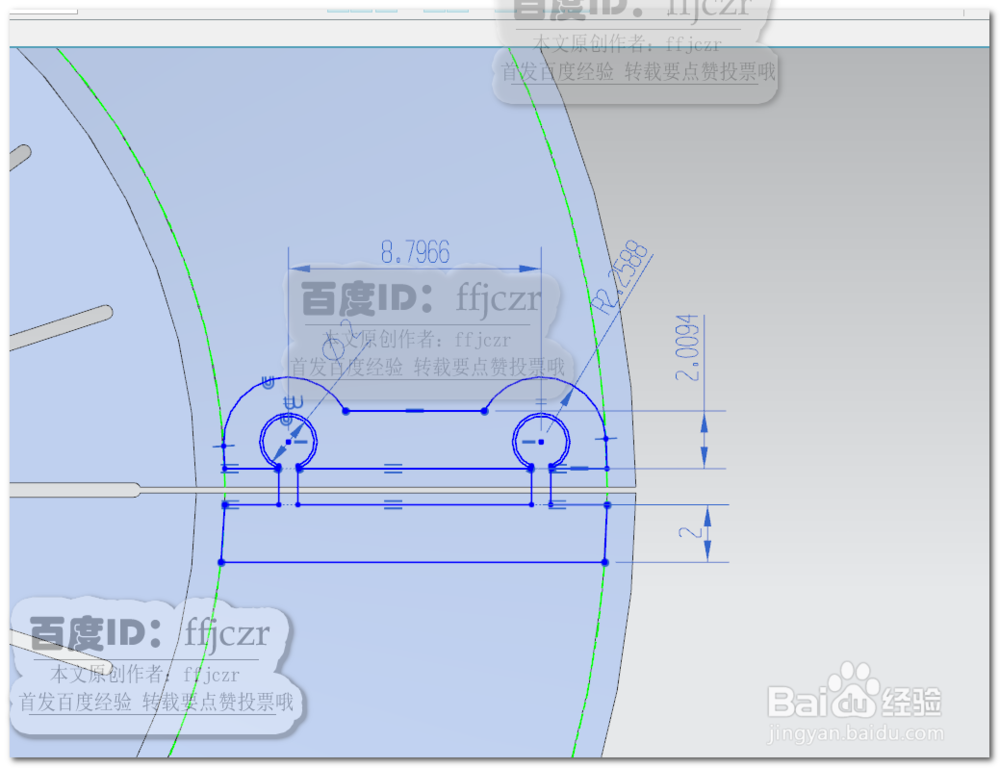

7、选用XY面作为草图的草绘平面，草绘中在上步移动面的位置绘出二组曲线。二组曲线分别处于开缝的两侧。如图所示。

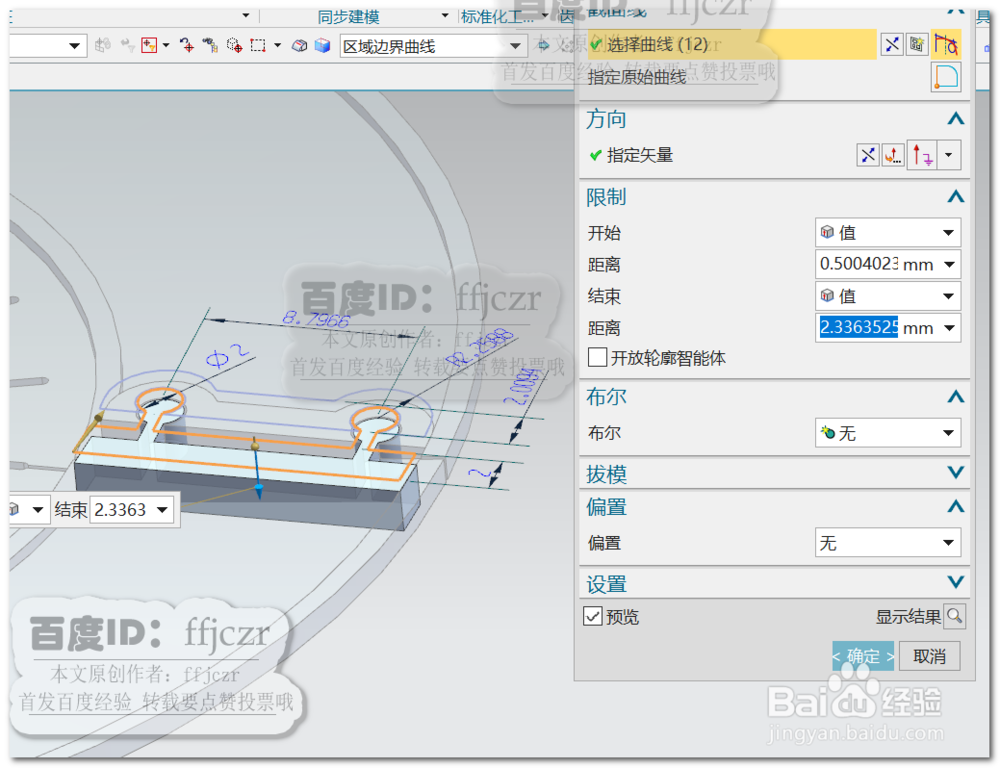

8、 选用拉伸命令，分别对上步绘得的二组曲线进行二次拉伸。开始值为0.5，结束值为2.3，布尔为合并。管道装饰盖模型创建完成。
