cad构造线怎样使用

1、首先我们打开cad软件，创建一个空的文档，然后我们输入命令"XL"，如图所示；

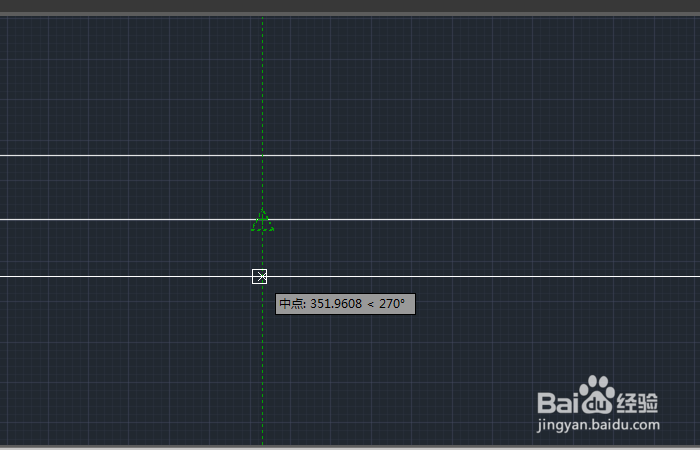

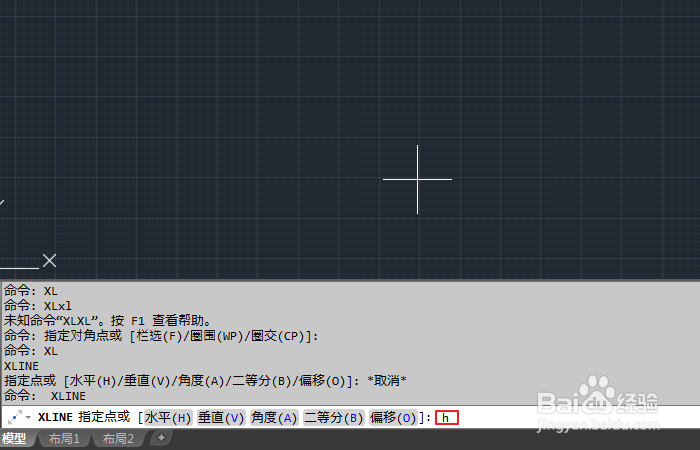

2、下面我们输入命令"H",敲回车就可以在绘图窗口画出水平的构造线，如图所示；

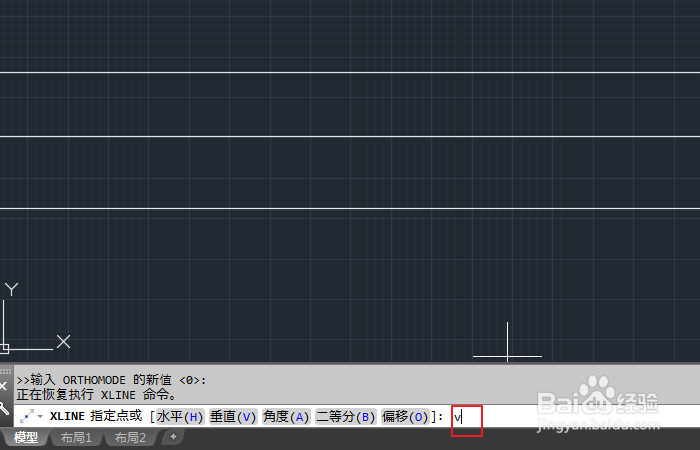

3、我们按两下空格键重新选择构造线的绘画模式，这次我们我们输入命令"V"，如图所示；

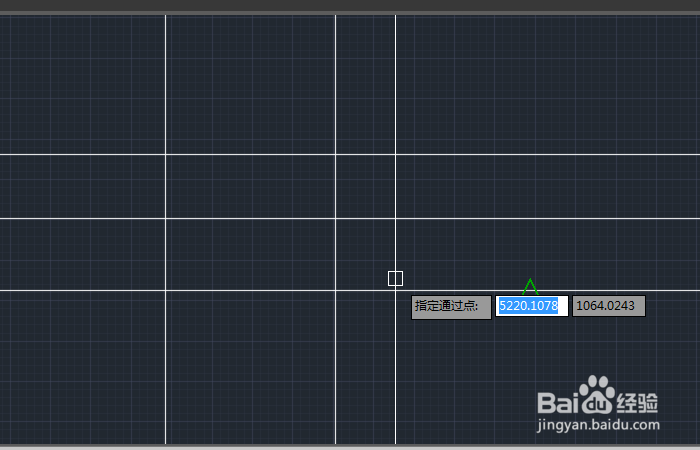

4、敲回车就可以在绘图窗口画出垂直的构造线，如图所示；

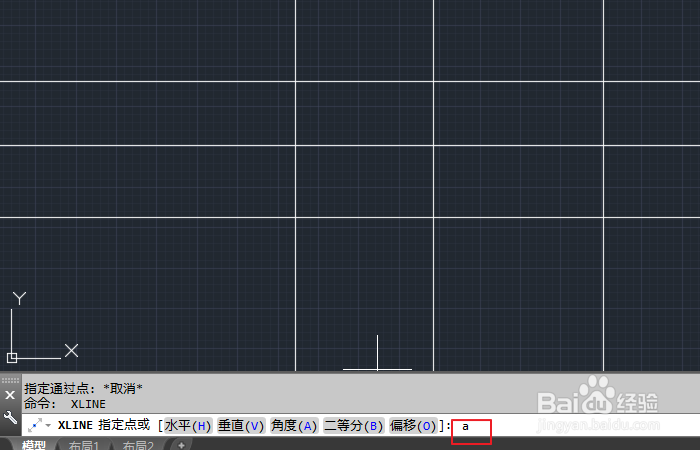

5、下面我们来画有角度的构造线，首先按两下空格键，然后输入命令"A"，如图所示；

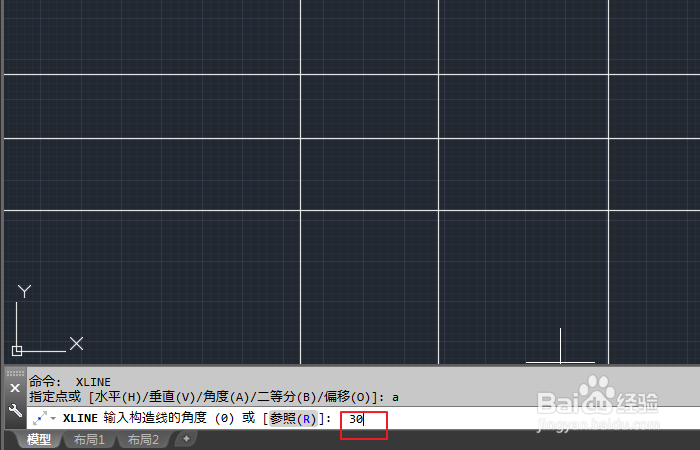

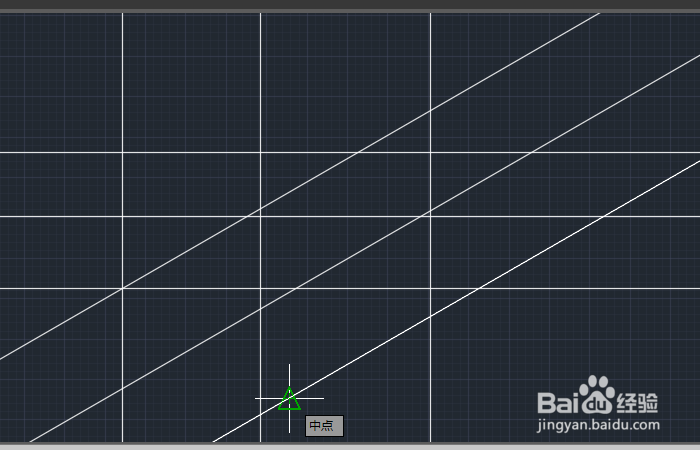

6、接着我们输入一个角度，这里输入"30"，即可画出多个与水平方向呈30度的构造线，如图所示；

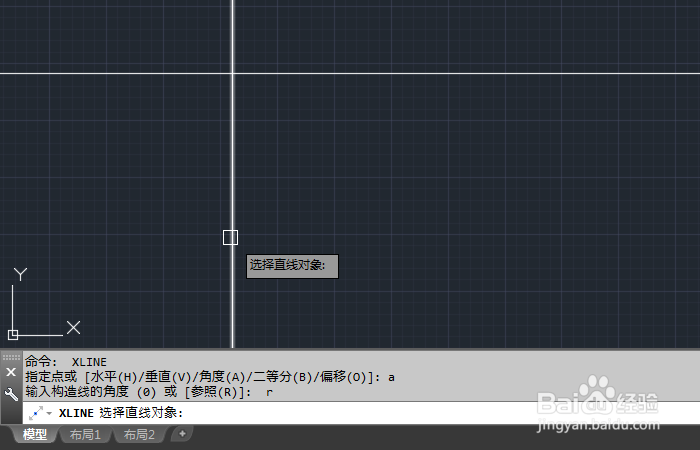

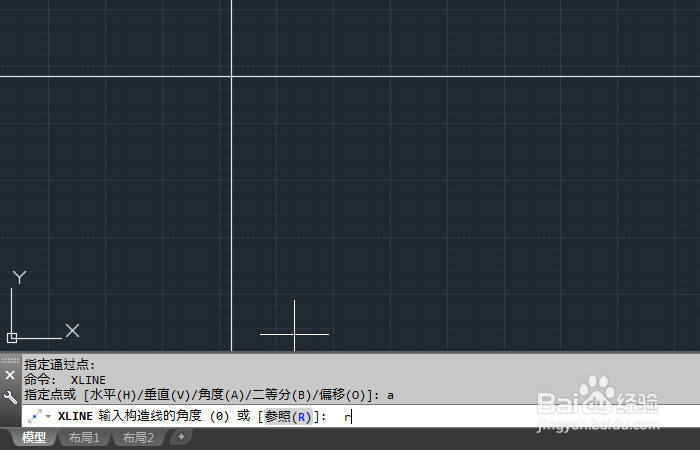

7、我们可以改变角度的参照标准，即在输入角度的时候，我们输入命令"r"，如图所示；

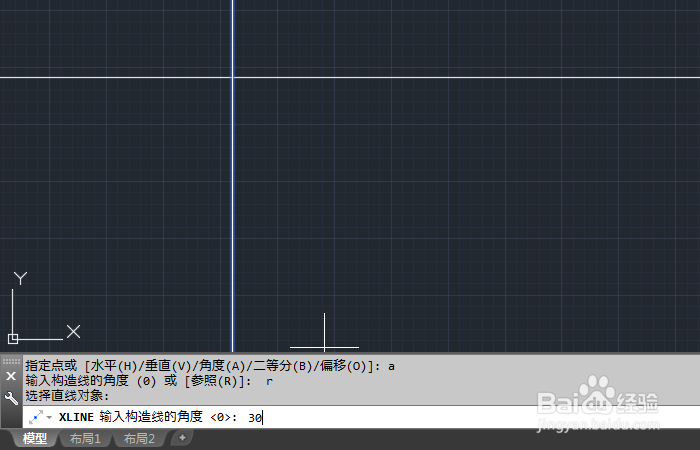

8、然后选择垂直的直构造线作为参照，角度仍然输入"30"，即可画出与垂直构造线呈30度的构造线，如图所示；
