如何在CAD中画轴视图

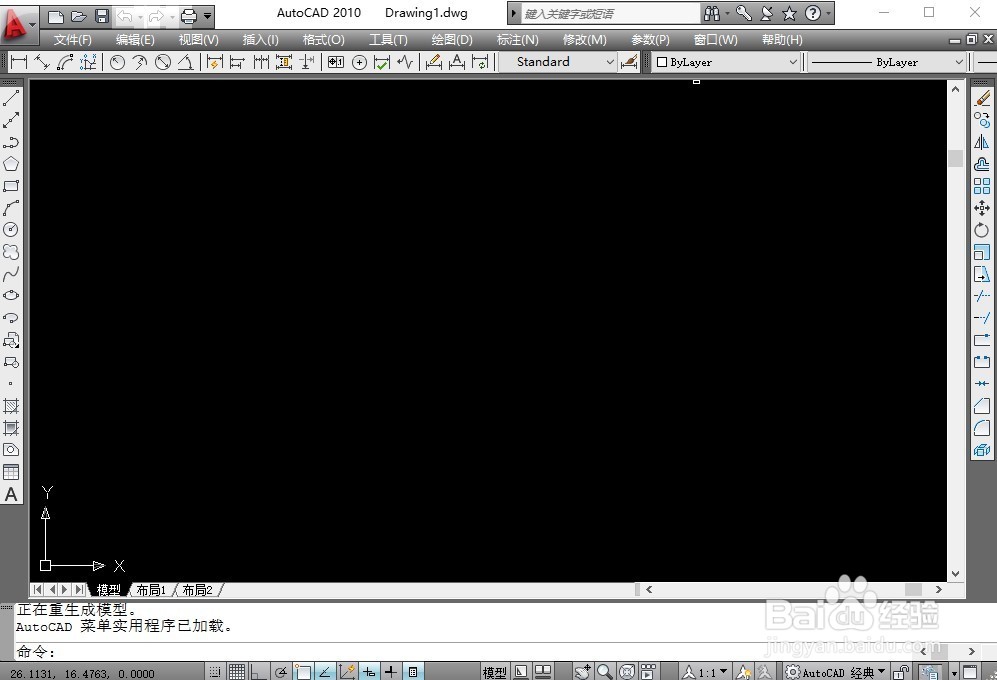

1、首先，打开CAD2010软件；

2、右键软件左下方的“捕捉模式”---“设置”左键

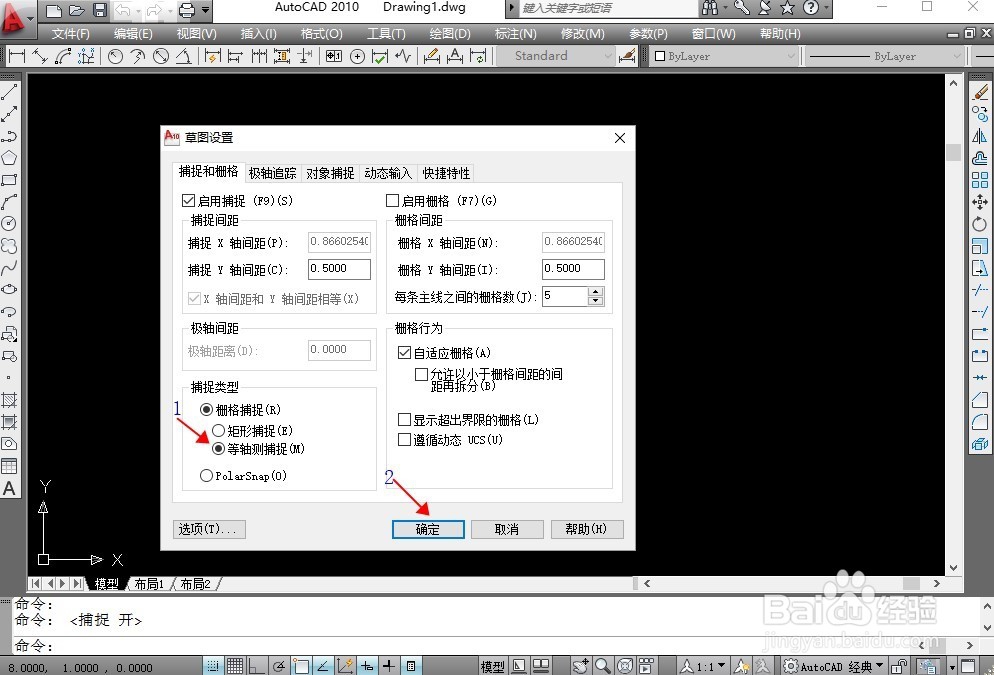

3、在对话框“草图设置”中，点选“等轴测捕捉”，然后确定。

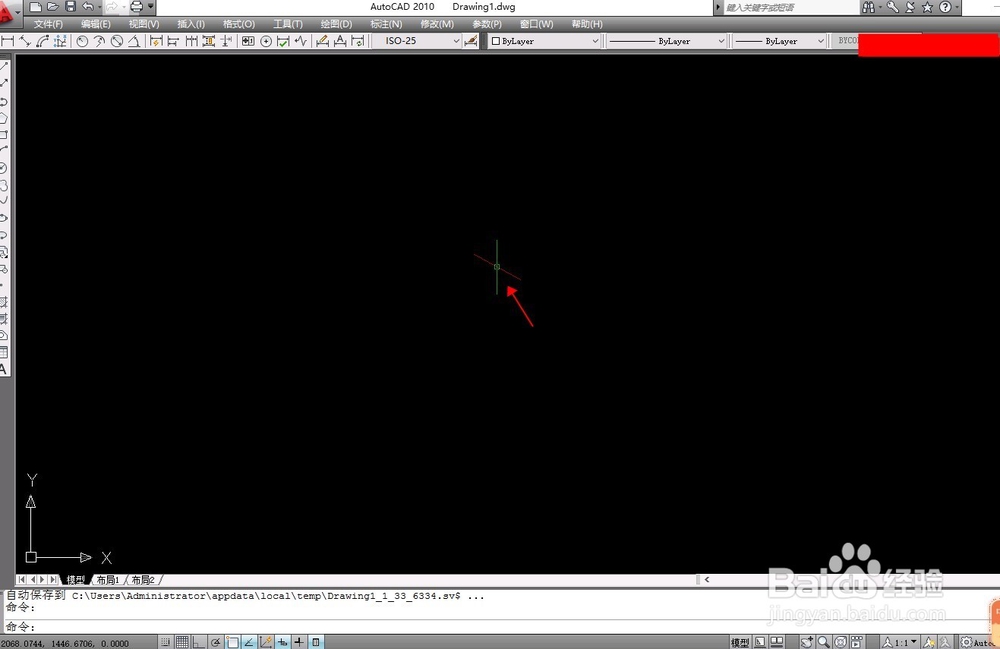

4、然后CAD的鼠标就变成斜“X”状啦，就可以开始画轴视图啦.

5、单机鼠标左键“直线”命令。

6、在黑色区域，点击鼠标左键“按F8”打开正交，然后输入尺寸，例如：2m就输入2000，然后按“回车”键。一条2m的直线就画好啦。

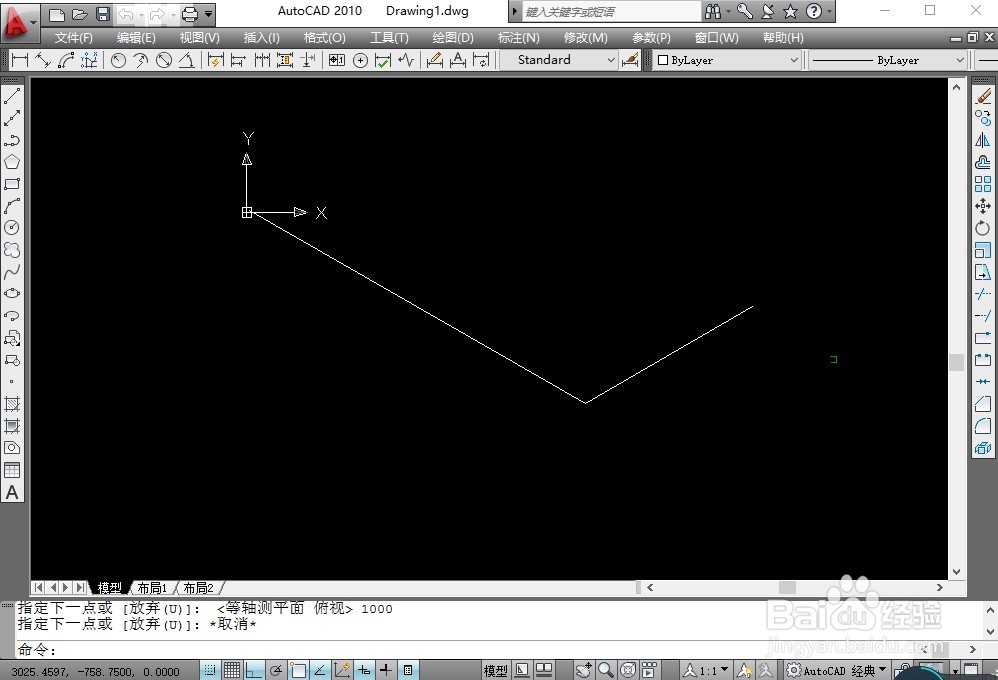

7、然后，在按“F5”键，使直线改变方向。在输入1000，然后回车，一条1m的直线也就画好啦。

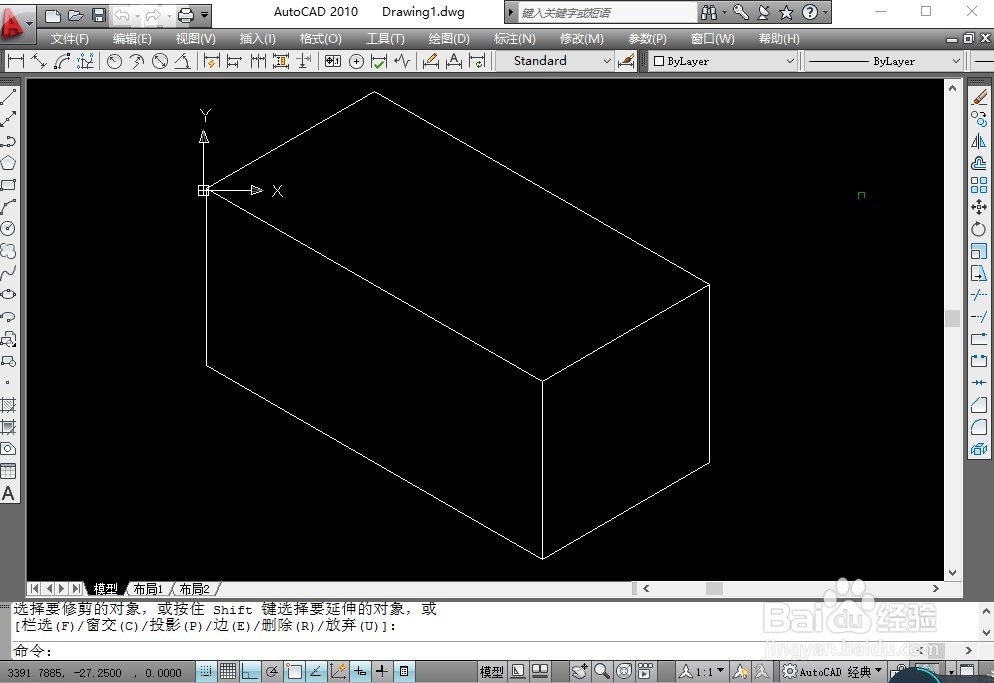

8、就这样依次类推，一个长方体，很快就画出来。
