AutoCAD二维绘图训练一百九十七之四棱台三视图

1、如下图所示，打开AutoCAD2018软件，新建一空白的CAD文件，另存为：AutoCAD二维绘图训练一百九十七之四棱台三视图

2、如下所示，输入rec，回车，激活矩形命令，随意指定一点，输入100,100，回车，完成矩形的绘制。

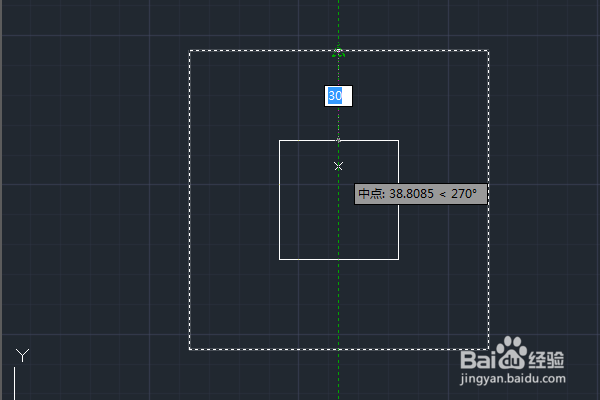

3、如下所示，输入o，回车，激活偏移命令，输入30，回车，指定偏移距离，将正方形向内偏移30，回车。

4、如下所示，输入L，回车，激活直线命令，连接四个角点的对应线段，回车。

5、如下所示，输入L，回车，激活直线命令，以图形的角点为起点，向上做四条辅助线，两条水平辅助线，相距50

6、如下所示，输入tr，回车，单击鼠标右键，激活快速修剪命令，修剪出等腰梯形，然后选中三个修剪不掉的线段，delete，删除。

7、如下所示，输入co，回车，激活移动复制禅旄褡瘦命令，选中等腰梯形，水平向右移动，放置，至此，三视图就画好了，添上文字说明，就如简介中的附图所示、
