了解HTDW-V大型地网接地电阻测试仪

1、测试操作步骤1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（用万用表测量），常挢傣捅地桩上的铁砾橘偃妨锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的4—5倍。3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上。4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。5）检查连线无误后，打开仪器电源。6）按测量键，开始测量。7）仪器显示测试结束后，记录测试数据。8）关掉仪器电源后，拆除连线，测试过程结束。

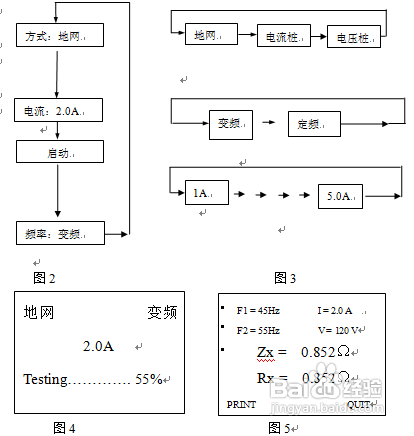

2、仪器操作说明：1）打开电源开关，计算机进行自检，若仪器良好，液晶屏显示中文主菜单如图1所示。请注意：内高压允许开关和总电源开关都要打开,否则仪器会出错报警.2）按可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图2所示。3）在光标当前所示项目，按▼▲键键可进行该项菜单的变更，并循环指示，流程见图5所示。4）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。

3、测试：打开高压允许开关，当光标在测试项目上时，按确认键大约5秒钟开始测试。测试过程中显示的画面如图4（地网，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图5所示，此时光标指示打印机图标，按确认键打印报告。测量结果的意义如下：Zx：测量的地网阻抗值Rx: 测量的地网电阻值V：施加电压值I： 试品流过的电流F1,F2 : 试验频率　　　 打印结束后，关闭电源开关，测试完毕。

4、测试菜单详细解释1）测量方式:仪器可以选择三种测量方式,即“地网”, “电流桩”, “电异鲢阍羟压桩”.他们的作用分别是测量地网阻抗,电流桩阻抗,电压桩阻抗.一芫王墙错般情况下做实验的时候应选择“地网”来测量大地网的阻抗.而当用户要求测量电流桩或电压桩阻抗的时候可以选择后直接测量.2）频率选择:仪器可以选择两种测量频率,即“变频”和“定频”.在现场做实验时候,一定要选择“变频”来做实验,这样测量能够消除现场的电磁场干扰. “定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.3）电流选择: 仪器提供5种测量电流. 即“1A”,“2A”,“3A”,“4A”,“5A”.根据电流桩阻抗的大小来选择测试电流.一般情况下,使用5A电流即可.4）自动打印:当光标在电流上时候，按一下“确认”键,在屏幕左下角会出现或消失打印机小符号,代表选择或取消自动打印功能.当选择自动打印时候,测试完毕,仪器自动打印结果.当取消自动打印时候,如果想打印结果,需要手动打印结果.5）手动打印:仪器测试完毕,出现图5所示的界面.按 键可以在“print”,“quit”之间选择.如果选择“print”,按一下“确认”键,就会打印结果.如果选择“quit”, 按一下“确认”键,就会返回初始界面如图1所示.

5、测试过程中仪器自诊说明1）“请开机重启”时候，可能是仪器内部电源保护，关机重启2）测试电流为0.0A时候，可能“电流线”连线与“电流极”地桩接触不良或地桩太少，需增加地桩，减少回路电阻。地桩深度不少于0.5m。电流桩电阻应该小于200Ω.3）若仪器显示的测量值极低（<0.01Ω）则可能是电压线未连接上。
