SolidWorks如何添加基准面

SolidWorks是机械类专业的大学生需要掌握的一个三维建模软件。对于勺阊扌靡刚接触SolidWorks软件的学生来说，他们可以很方便地在已有的前视基准面、上视基准面、右视基准面、零部件表诹鬃蛭镲面上进行拉伸、扫描、放样等等特征的建模，但尚未掌握添加一个自定义的基准面的方法。鉴于此，笔者借本篇经验与SolidWorks初学者们分享如何添加各式各样的基准面。

工具/原料

装有 SolidWorks 2016 软件的电脑一台

添加与零部件面平行的基准面

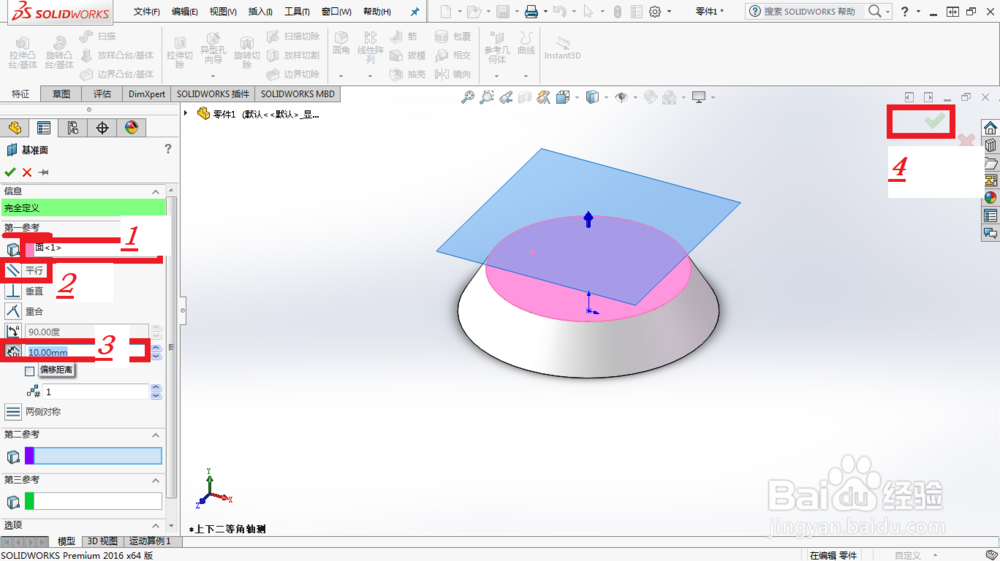

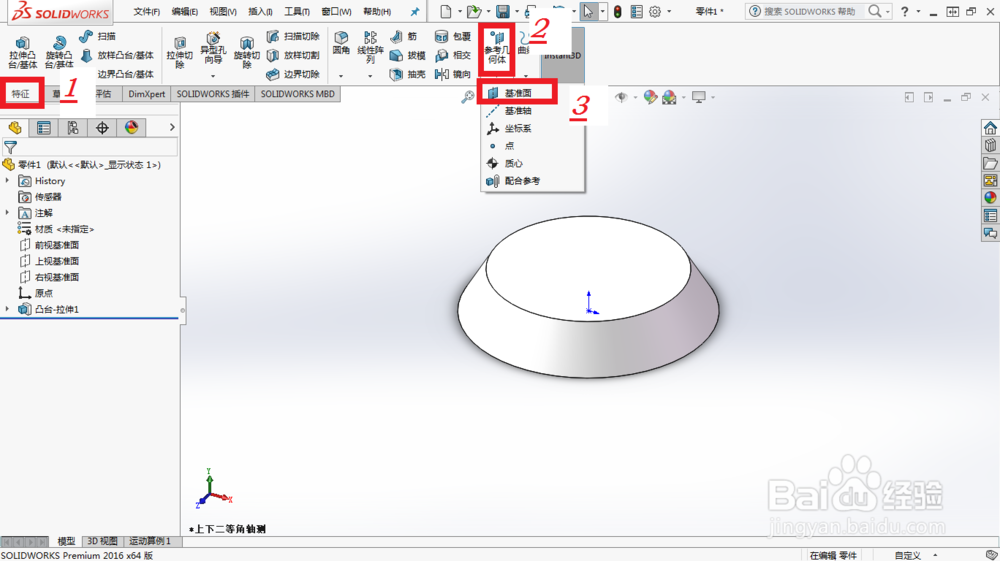

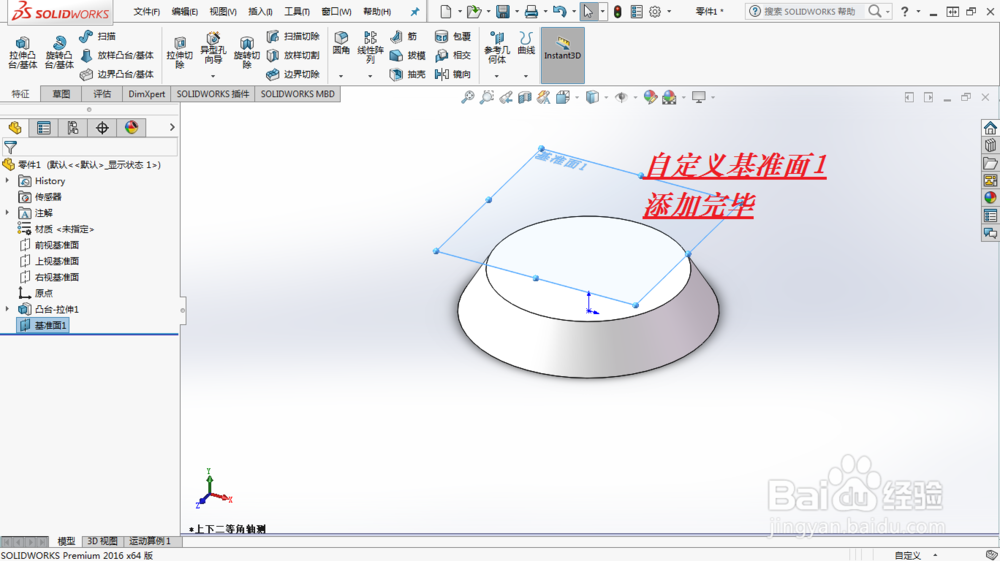

1、如图，现在要添加一个与圆台上表面平行，且间距为10mm的基准面。操作步骤为切换到特征选项卡，然后找到参考几何体，并在下拉菜单中单击基准面；随后，在基准面设置中，将圆台上表面（本例中为面<1>）选为第一参考几何体（面），设置约束关系为平行、偏移距离为10mm，最后单击确定（绿色对勾）按钮即可。

添加由一点和一直线确定的基准面

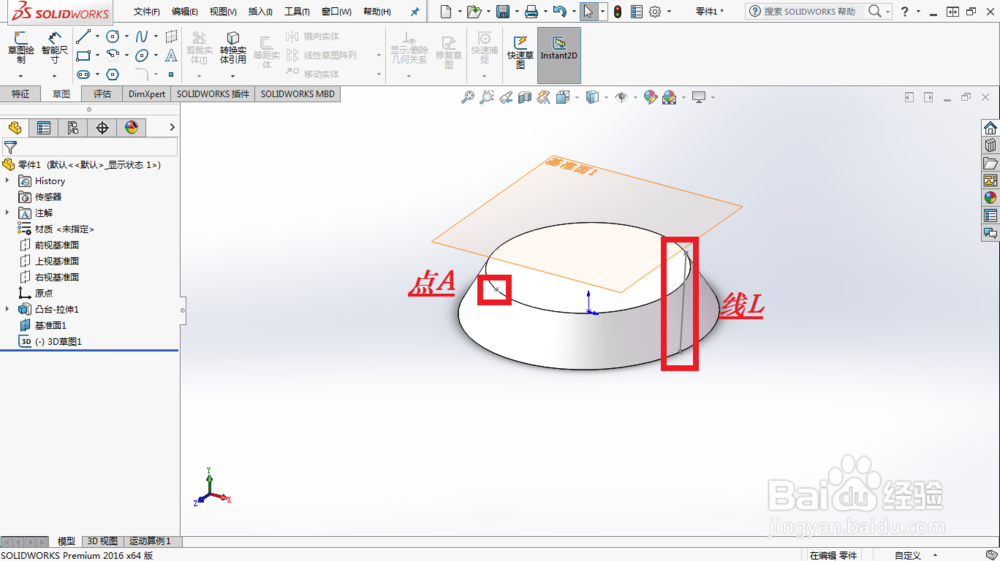

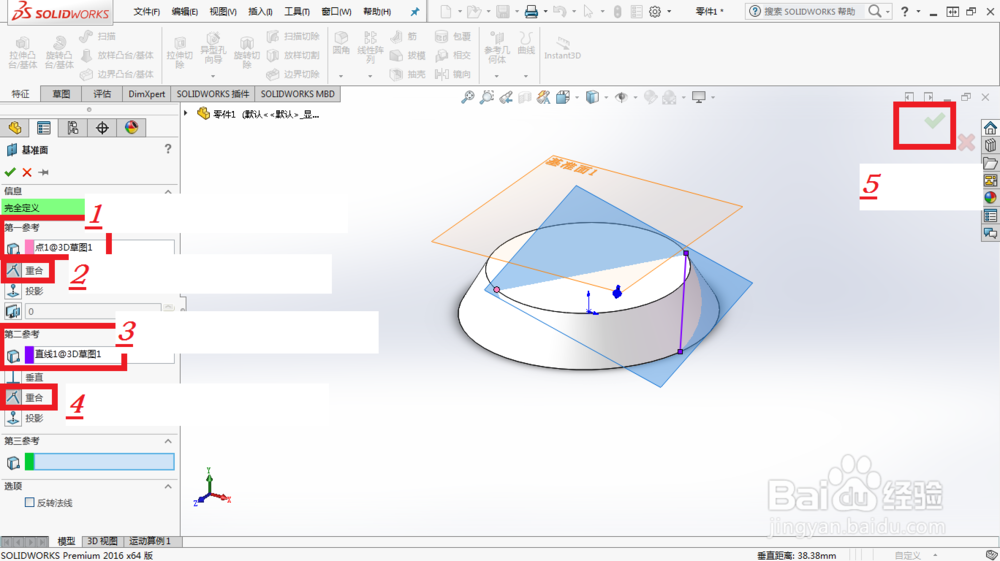

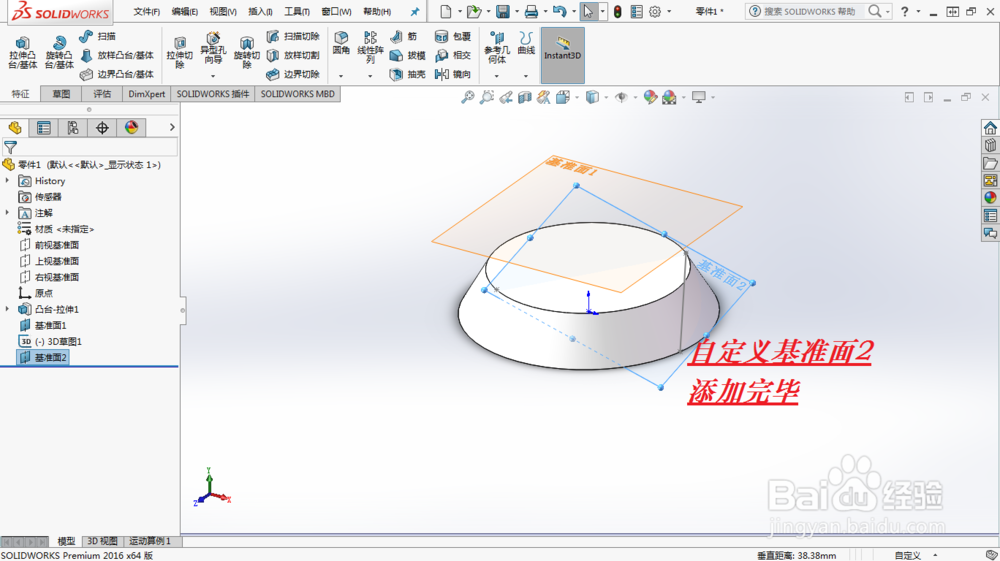

1、如图，现在要添加一个包含空间点A和直线雉搽妤粲L的基准面（点A、线L均在该基准面内）。打开基准面设置界面的步骤与前面的一样。在基准面设置中，将空间点A（本例中为点1@3D草图1）选为第一参考几何体（点），并设置约束关系为重合；将直线L（本例中为直线1@3D草图1）选为第二参考几何体（线），约束关系同样设置为重合；最后单击确定按钮即可。

添加由一点和两面确定的基准面

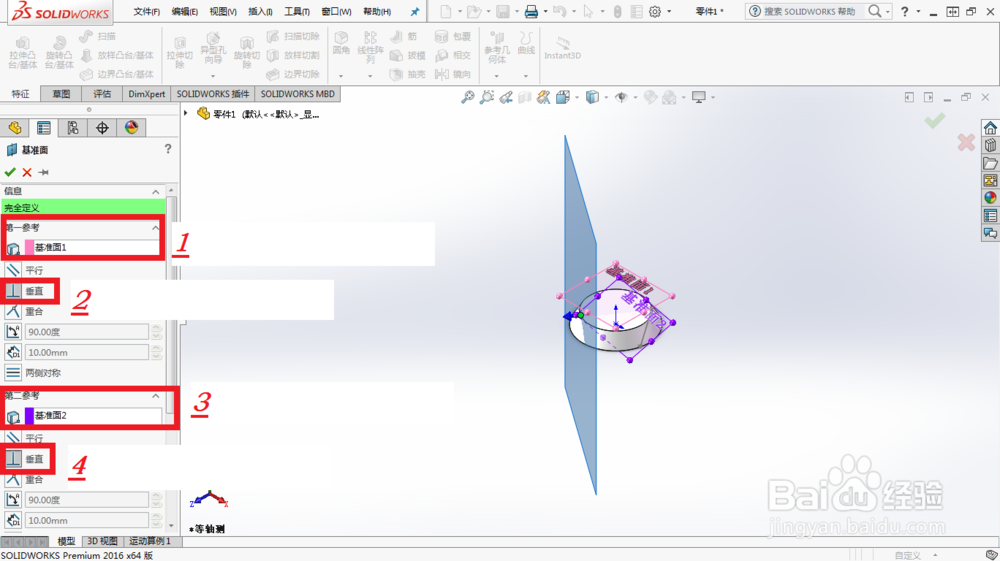

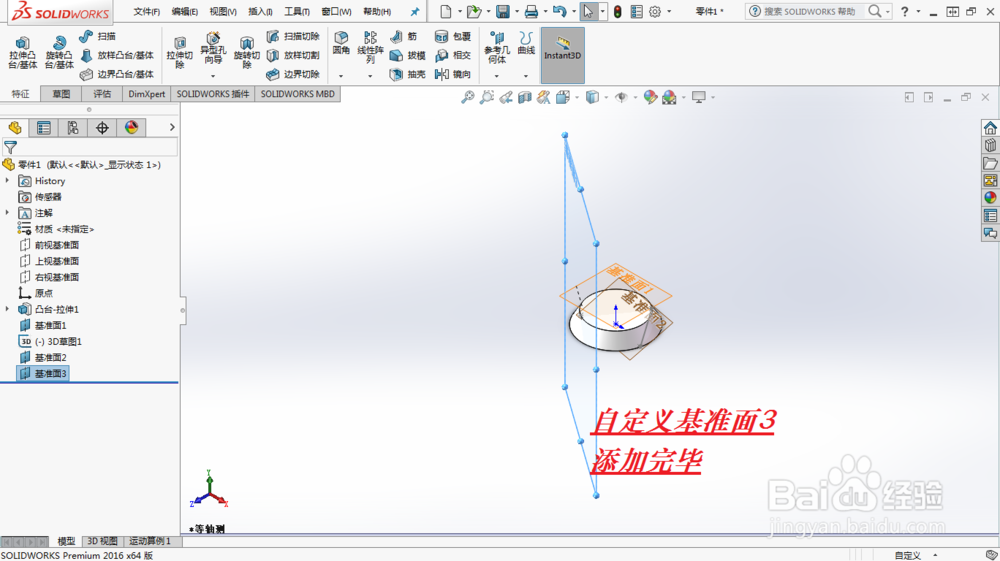

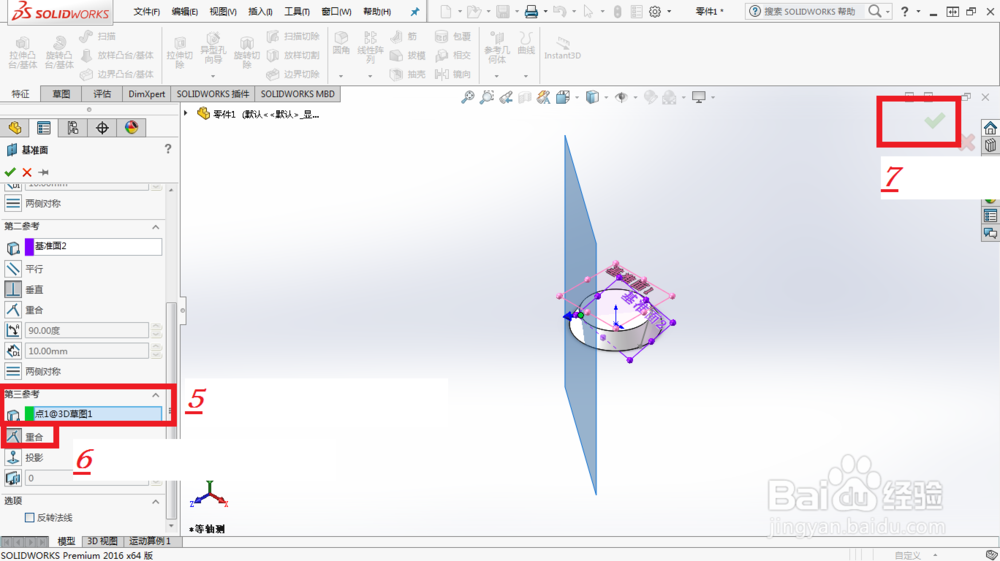

1、前述添加的基准面1、基准面2以及空间点A，可以共同构成基准面3。基准面3过空间点A，同时垂直于基准面1和基准面2。添加基准面3的操作步骤为设置第一参考几何体（面）为前述基准面1，约束关系为垂直；设置第二参考几何体（面）为前述基准面2，约束关系亦为垂直；设置第三参考几何体（点）为空间点A，约束关系为重合；最后单击确定按钮即可。
