BT401蓝牙音频数传BLE模块I2S音频输出说明

2025-05-26 12:32:10

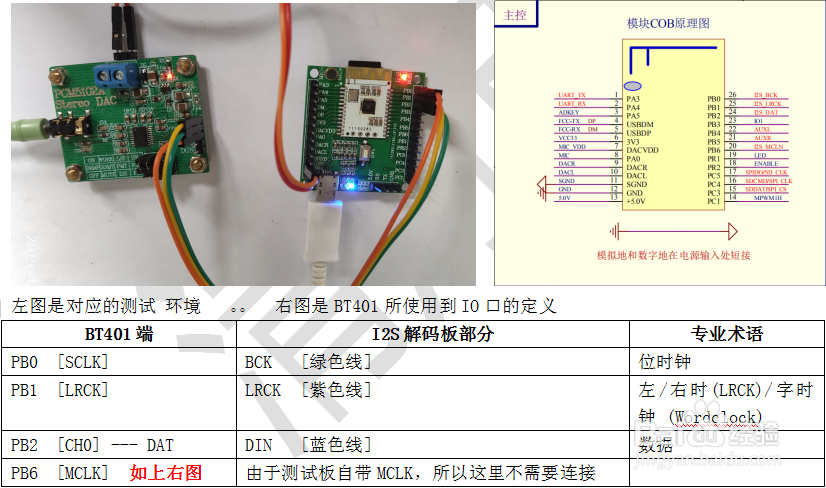

1、测试环境硬件说明[BT401测试DEMO板 + PCM5102A]左图是对应的测试环境。。右图是B皈其拄攥T401所使用到IO口的定义演示的效果如下链接：https://v.qq.com/x/page/s0861wjlidg.html注意：如果使用I2S版本的BT401模组，那么模组的一些IO口的定义就有变化--- 如上右图UART口，就变成了PA3[TX] 和 PA4[RX] 其中PA3接MCU的RX

https://v.qq.com/x/page/s0861wjlidg.html

2、实测I2S正常输出的波形如下：【目的是方便调不通的时候对比看看】
