CAD易学初级入门实例教程（超详尽）

1、找一张图的图片

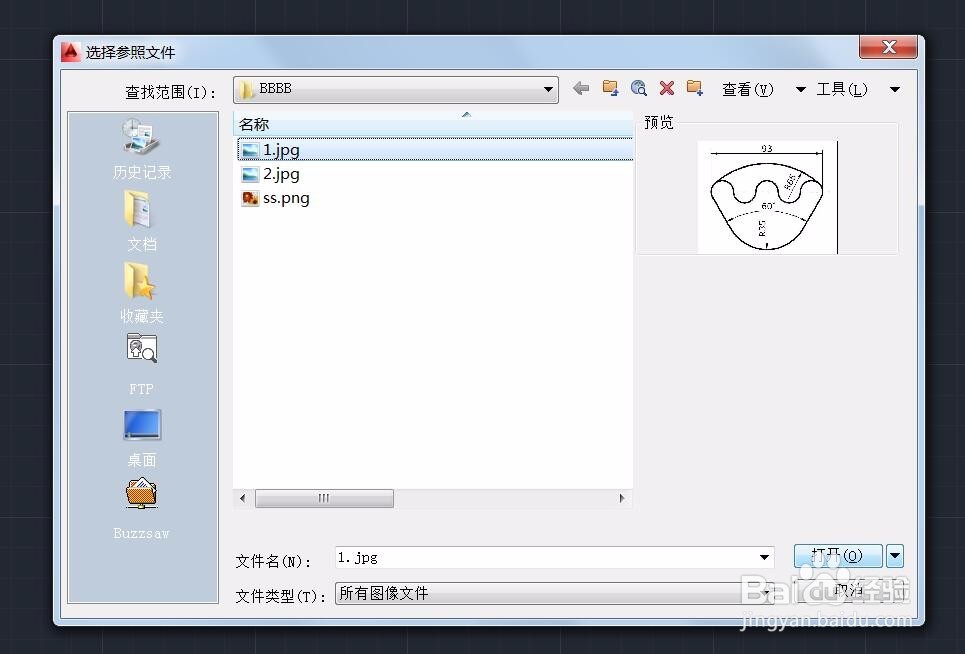

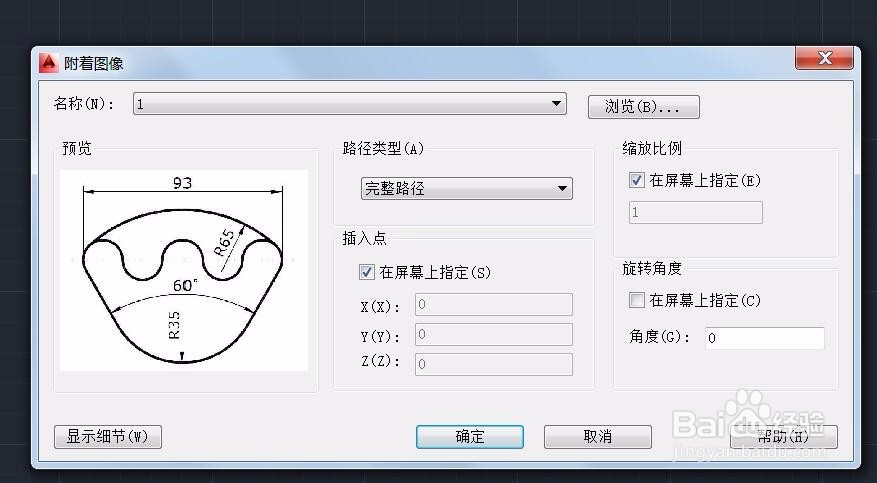

3、选择刚刚的图片--确定--然后再--确定--

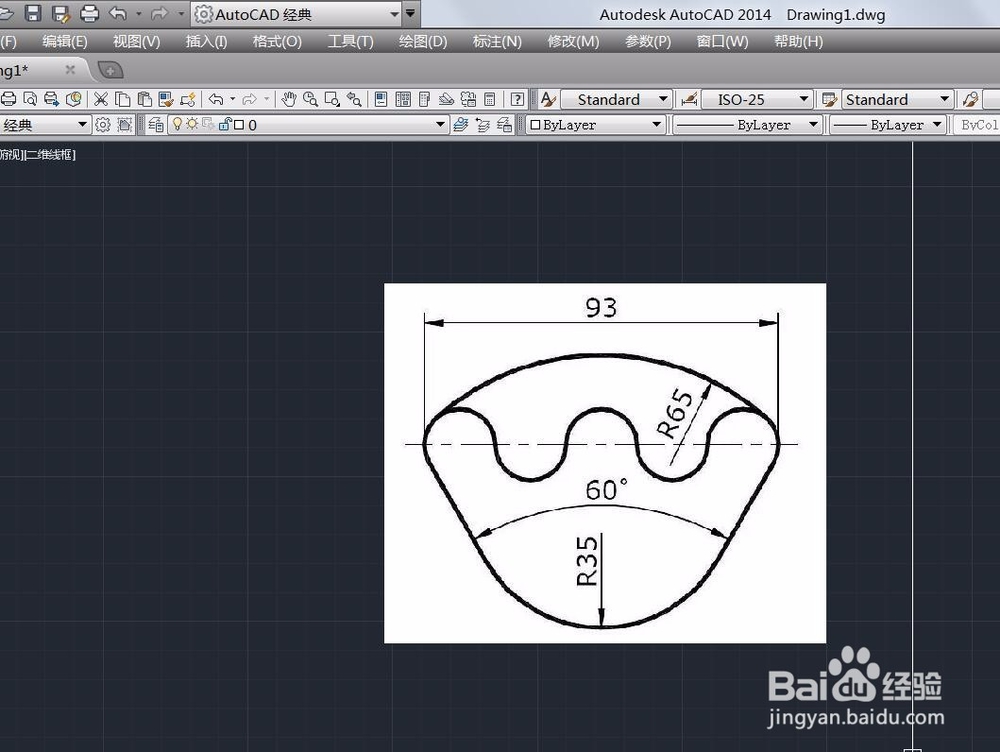

4、随便在工作区点两点，图片就插进去了（把图片放进CAD是为了方便看图）

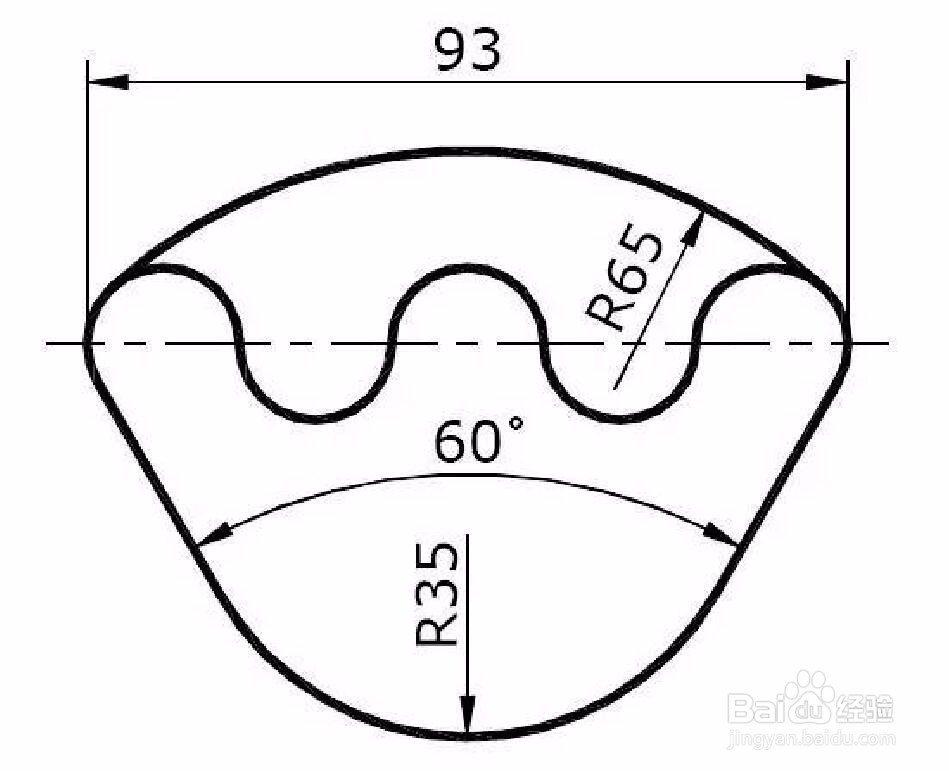

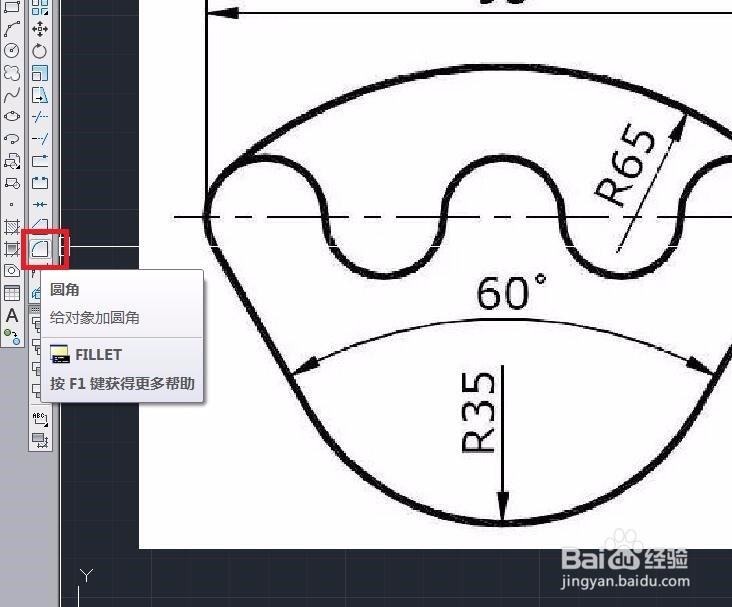

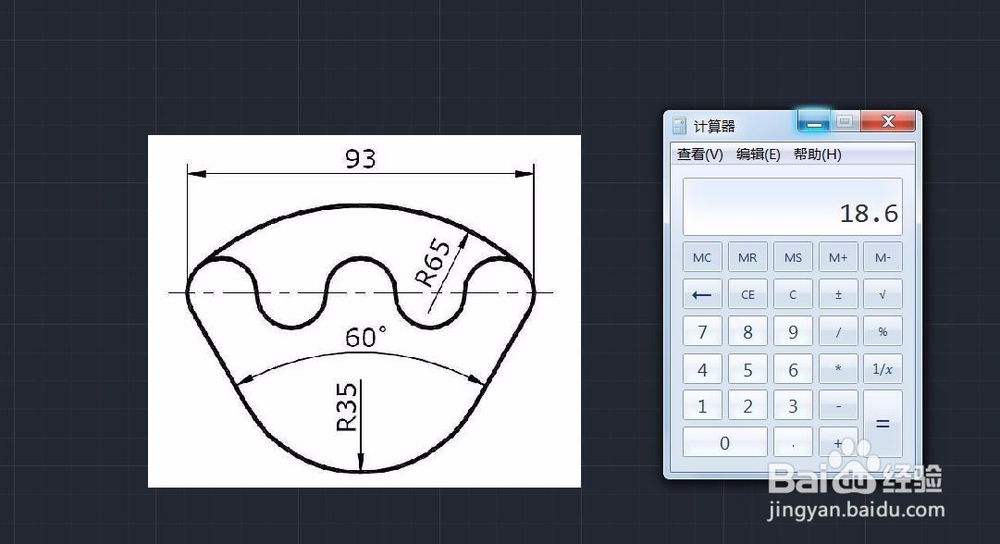

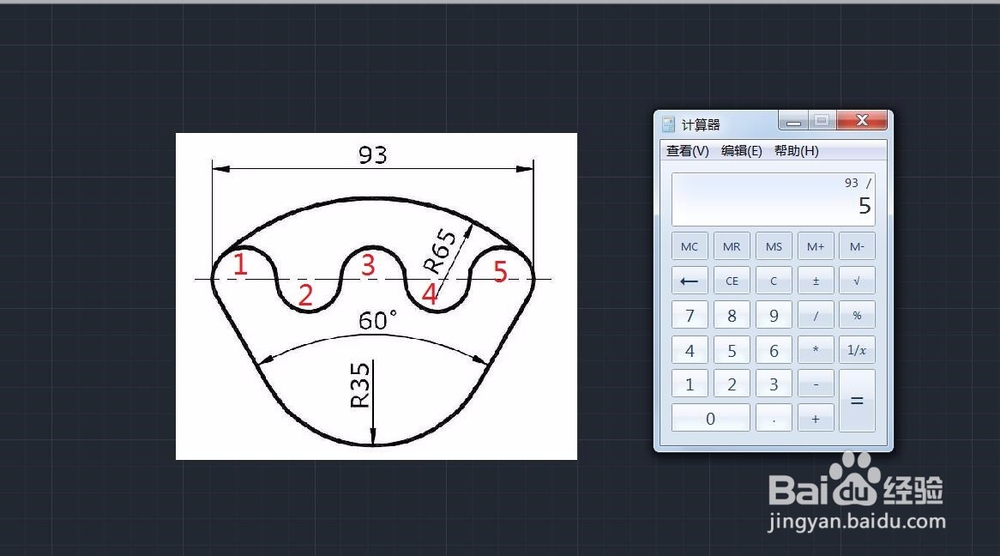

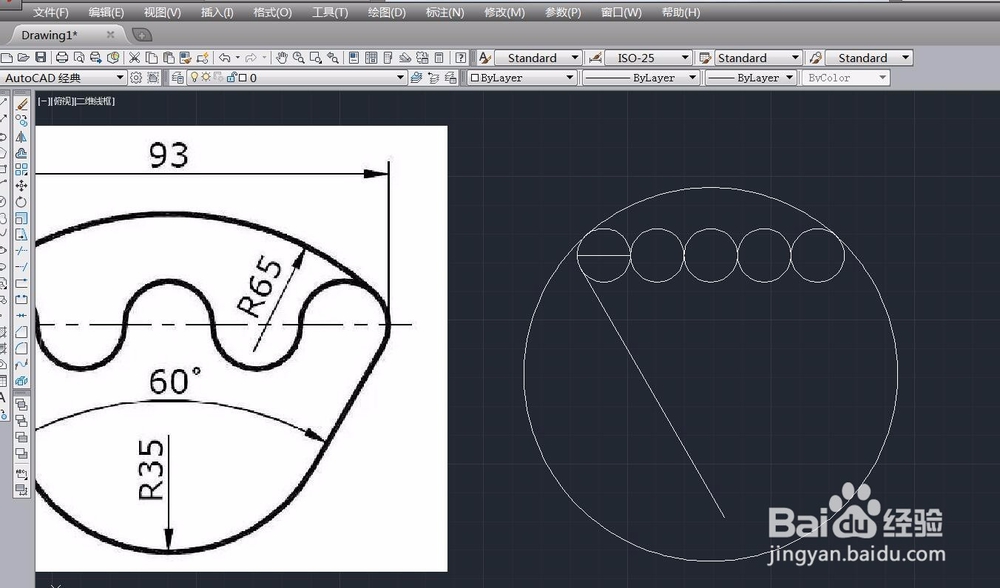

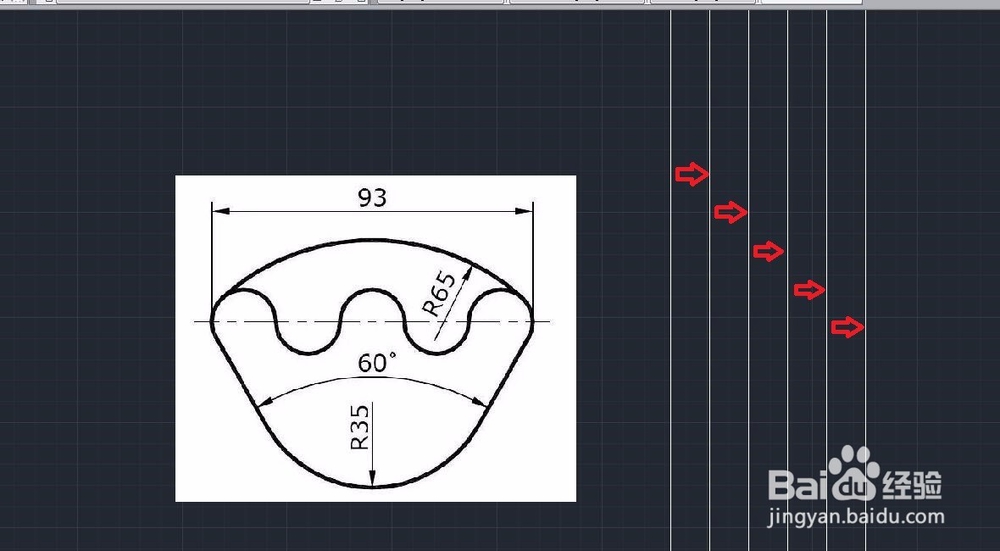

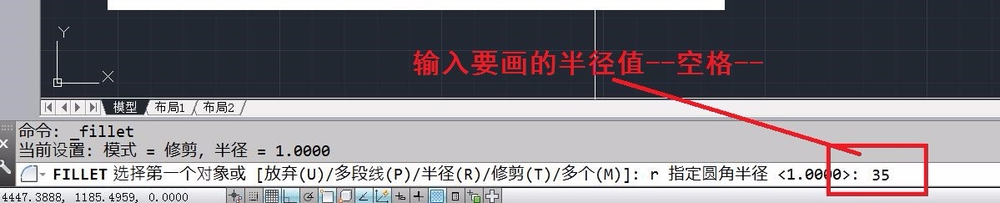

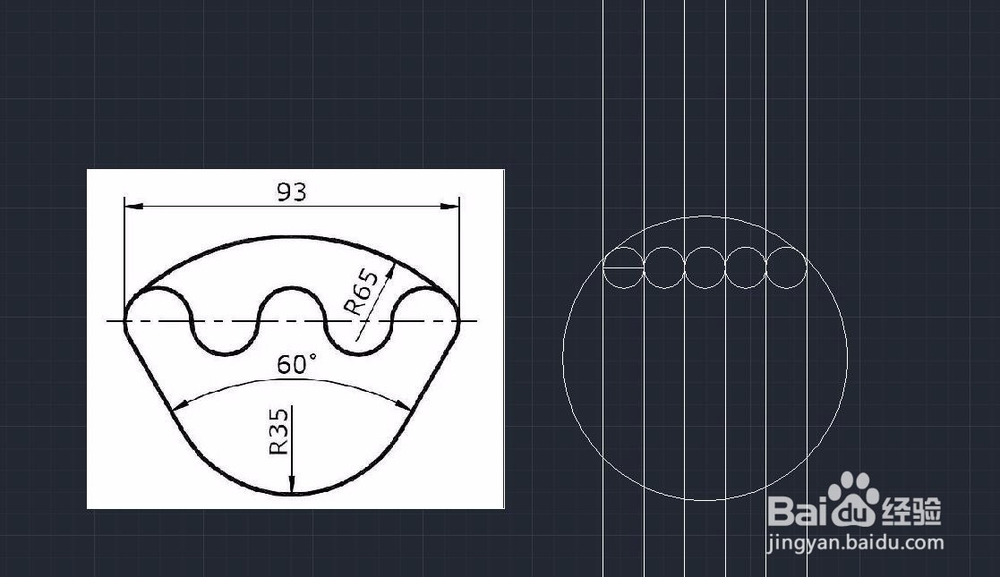

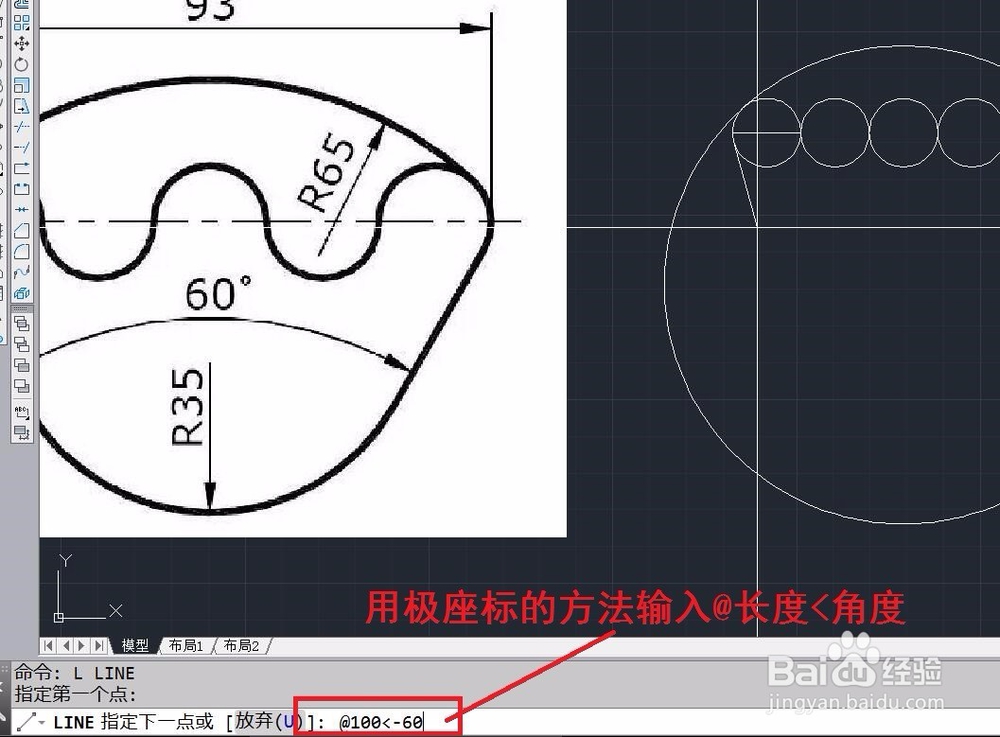

5、接下来就要分析一下图纸，1.要先找到图的中心蛹侦硫馕轴，93的距离里有5个半圆，算一下中心就能找到2.顶部圆弧可用相切相切半径来完成3.角度用极座标来画4.R35的圆弧用倒圆角来完成

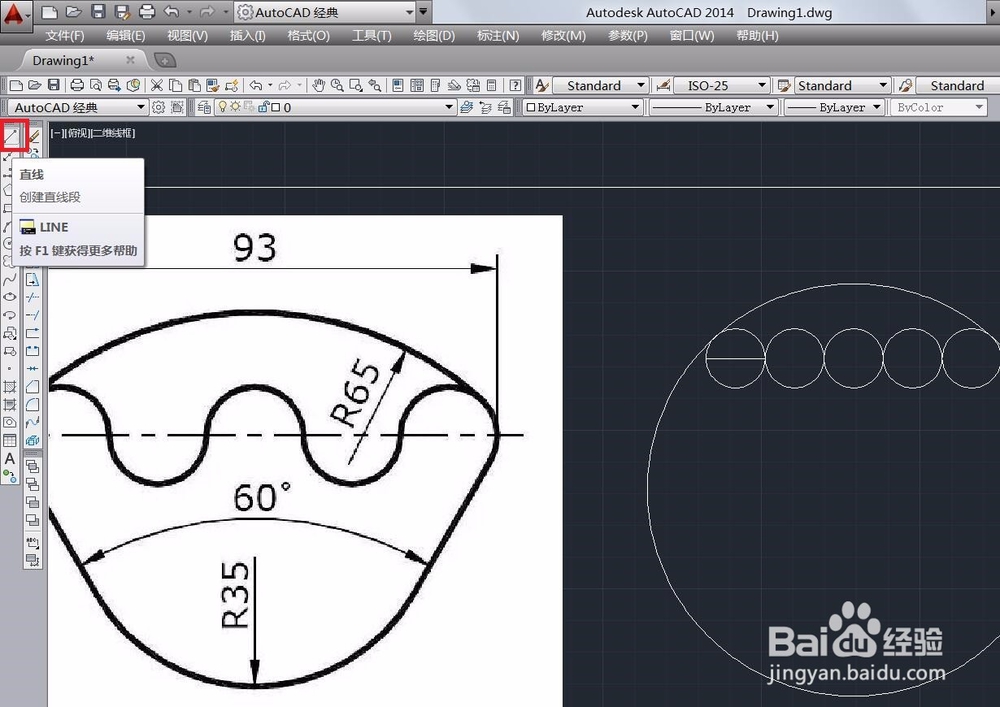

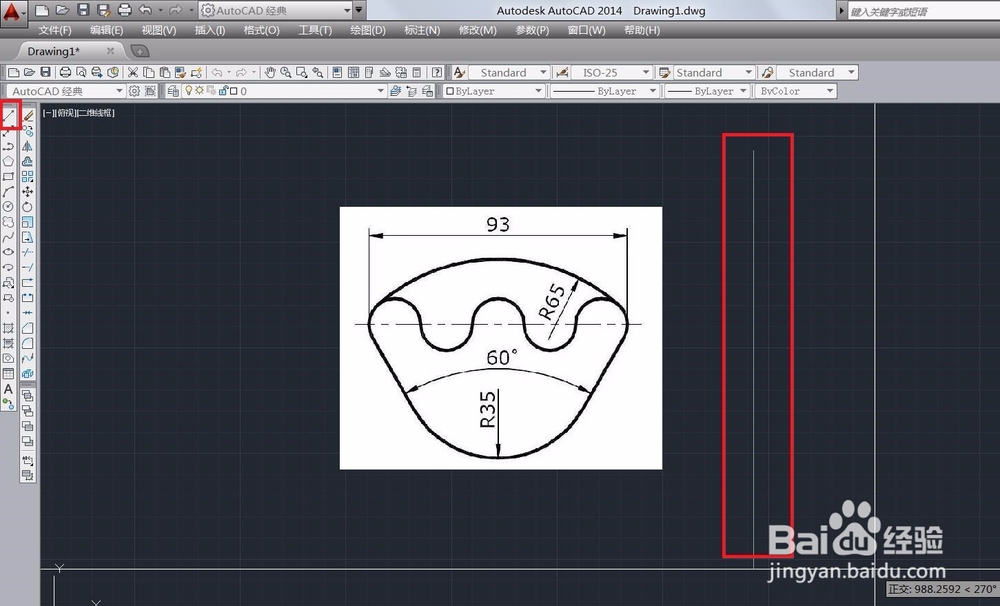

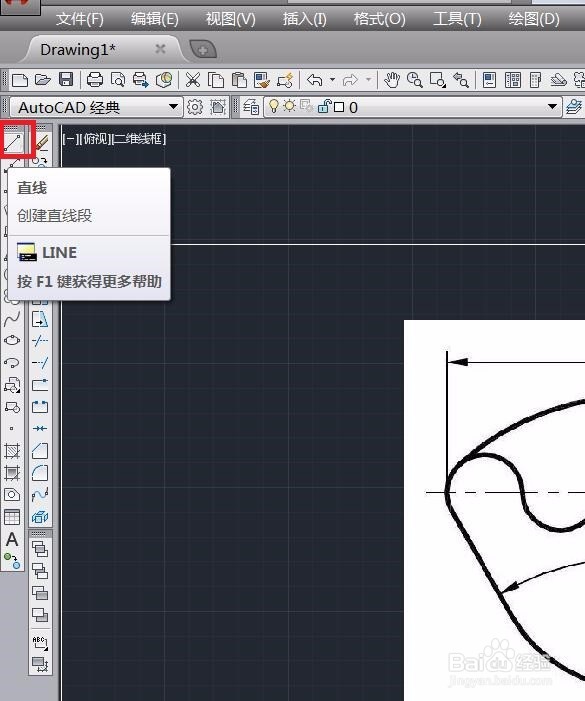

6、分析完后就开始画了点选--直线--工具，在任意地方画一条竖线，要垂直的

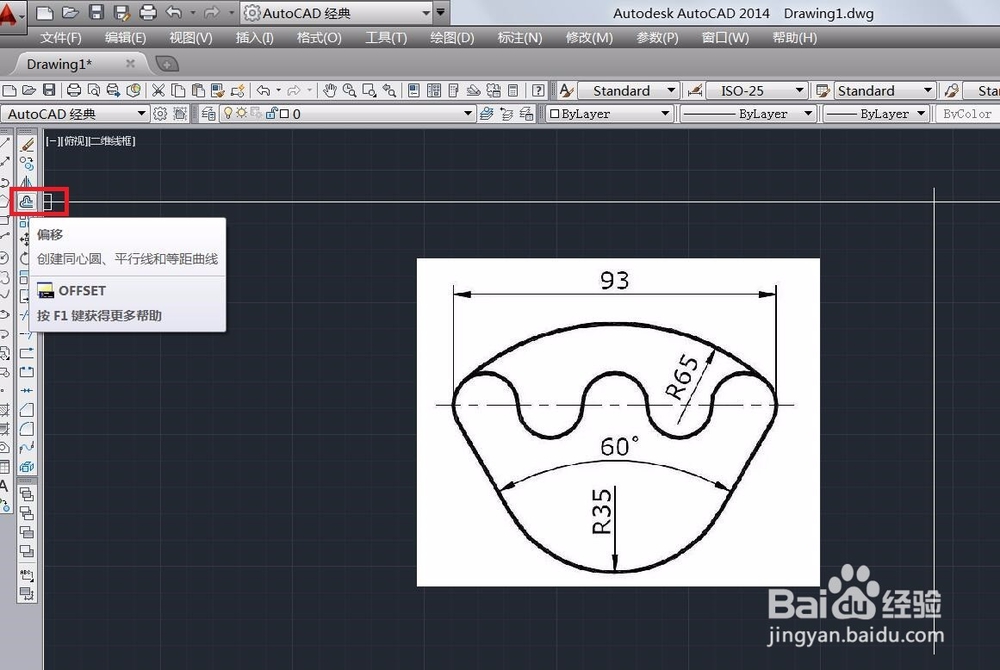

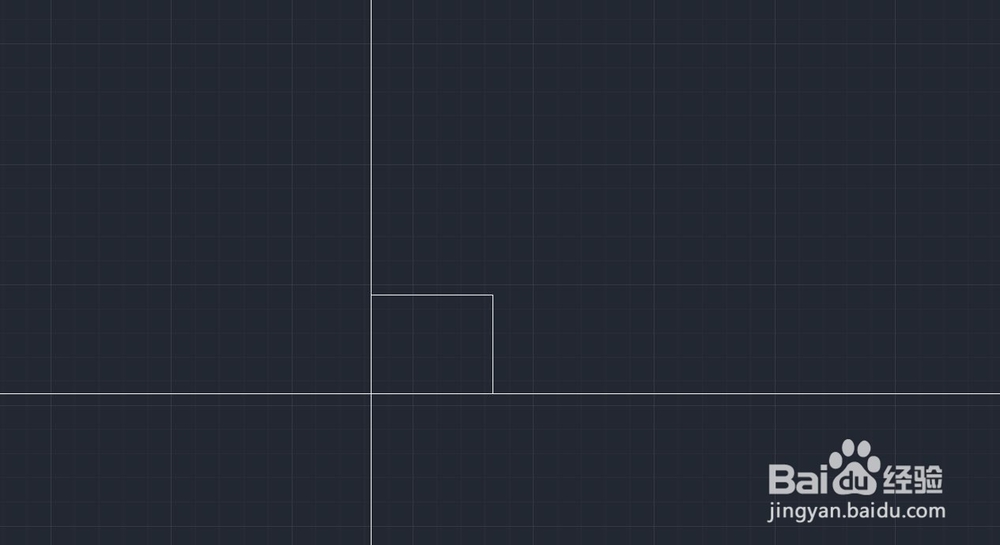

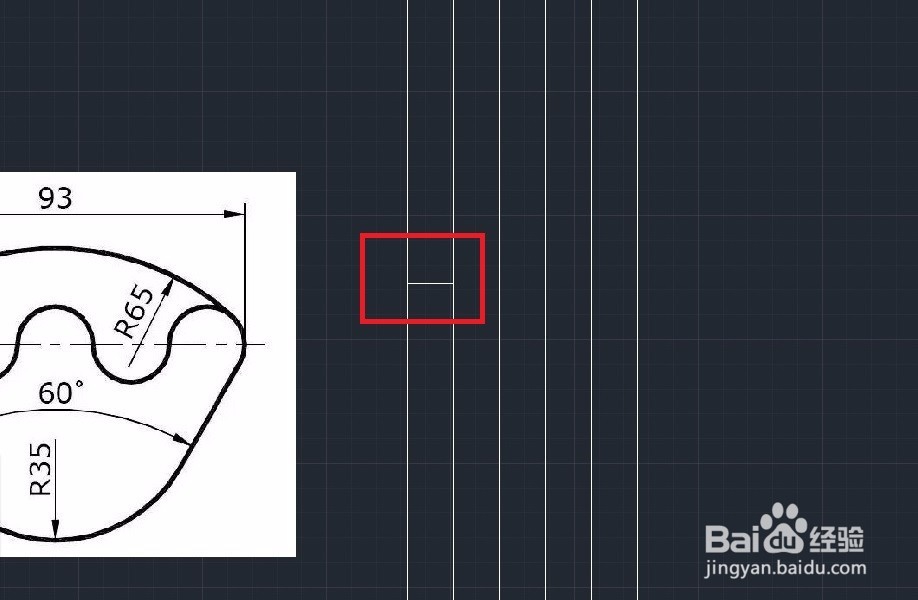

8、点击--直线--命令，在开始两条线之间画一条横线，要水平的

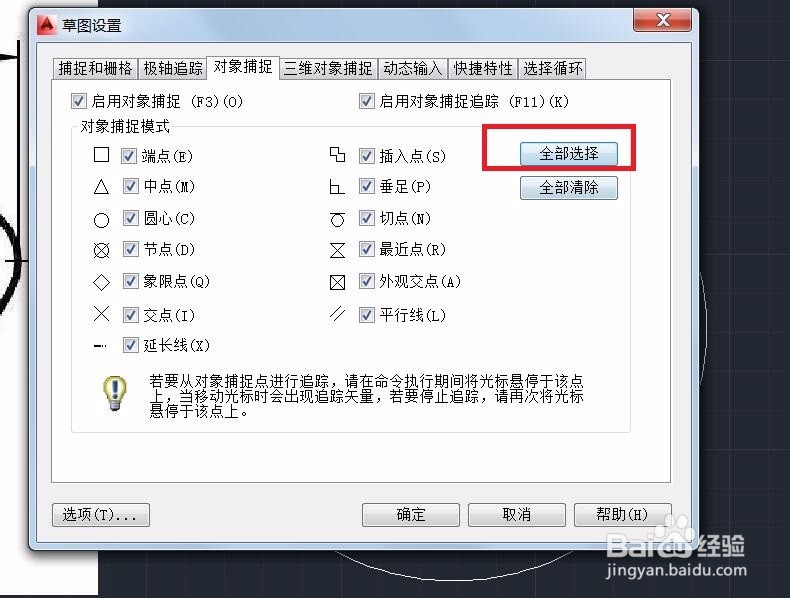

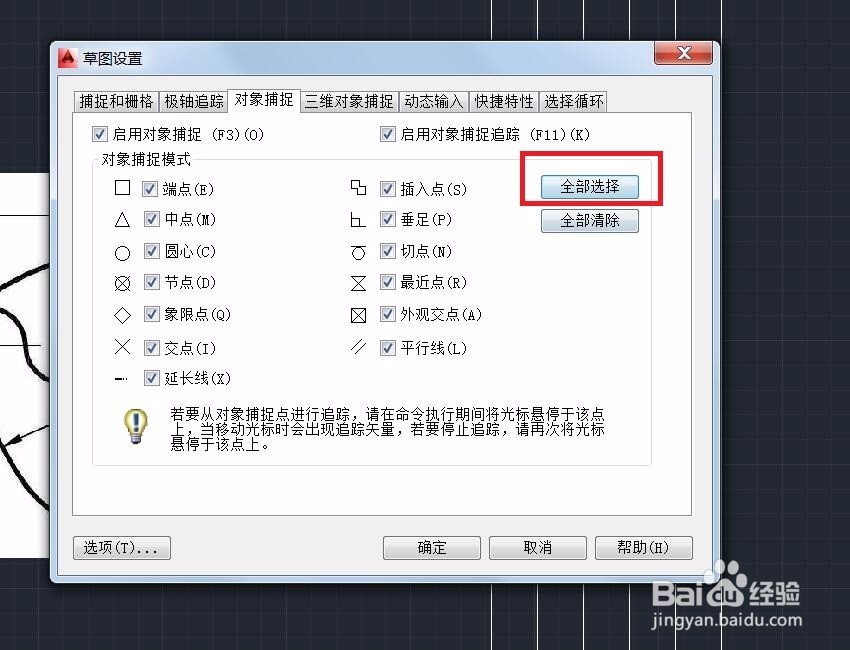

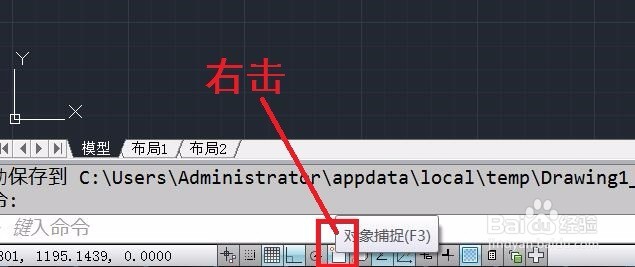

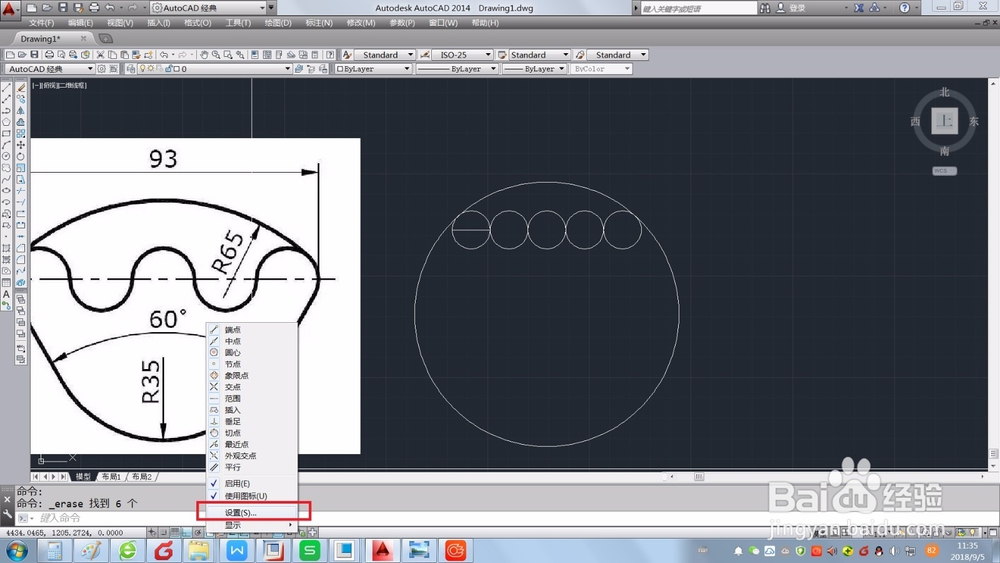

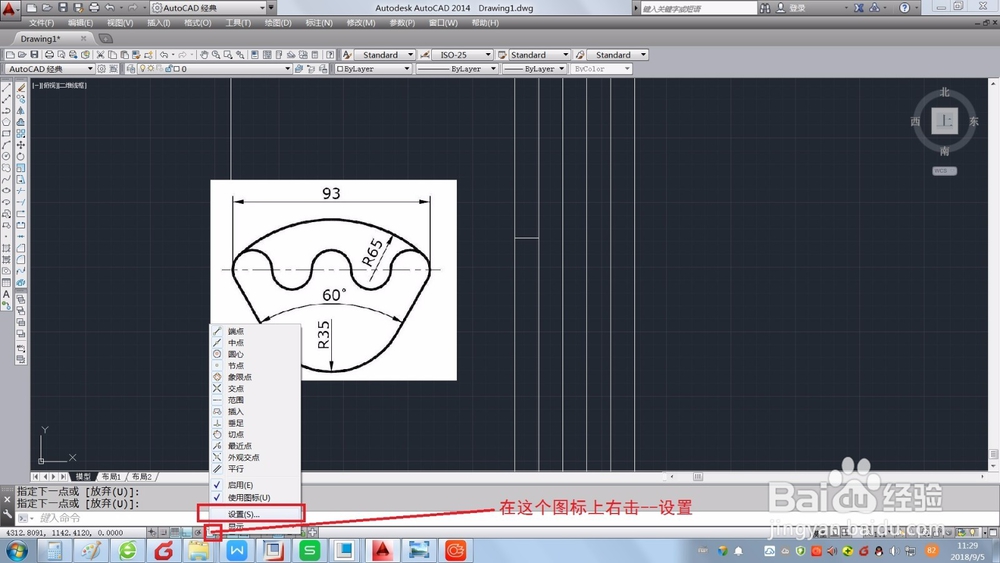

9、在--对象捕捉--图标上点--右键--设置进入对象捕捉设置页面，点--全部选择--确定

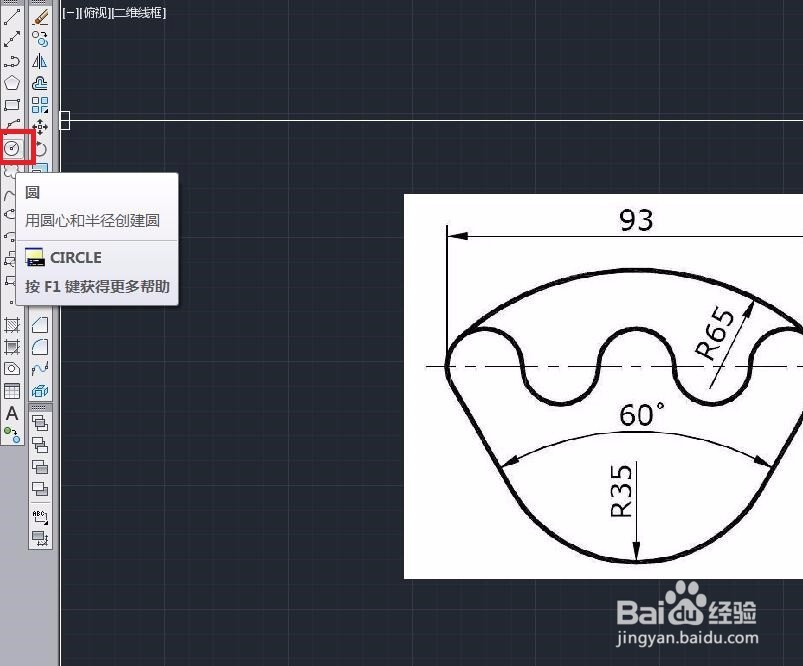

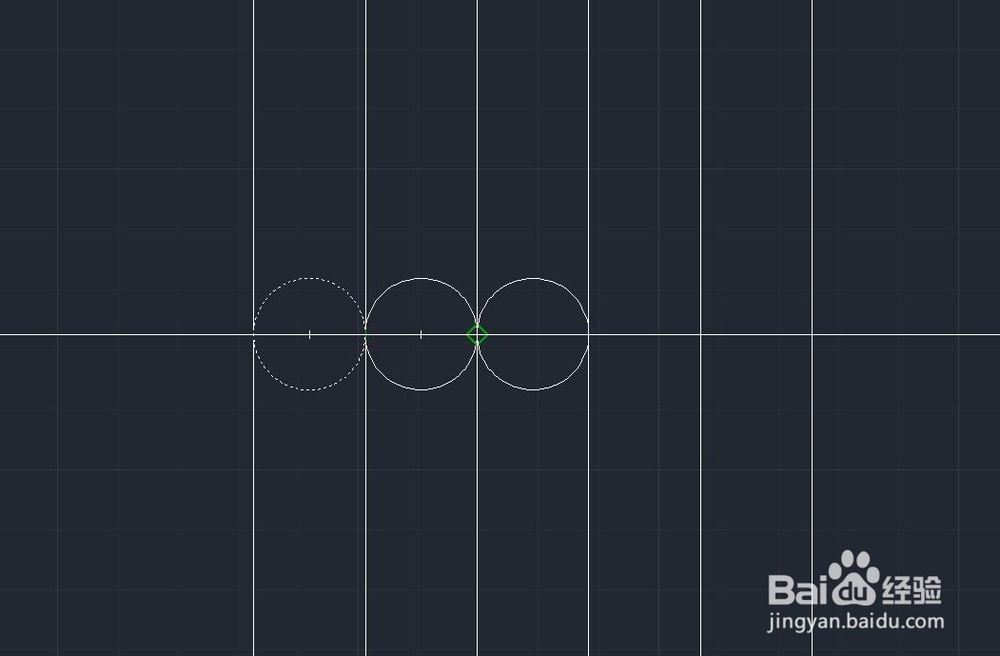

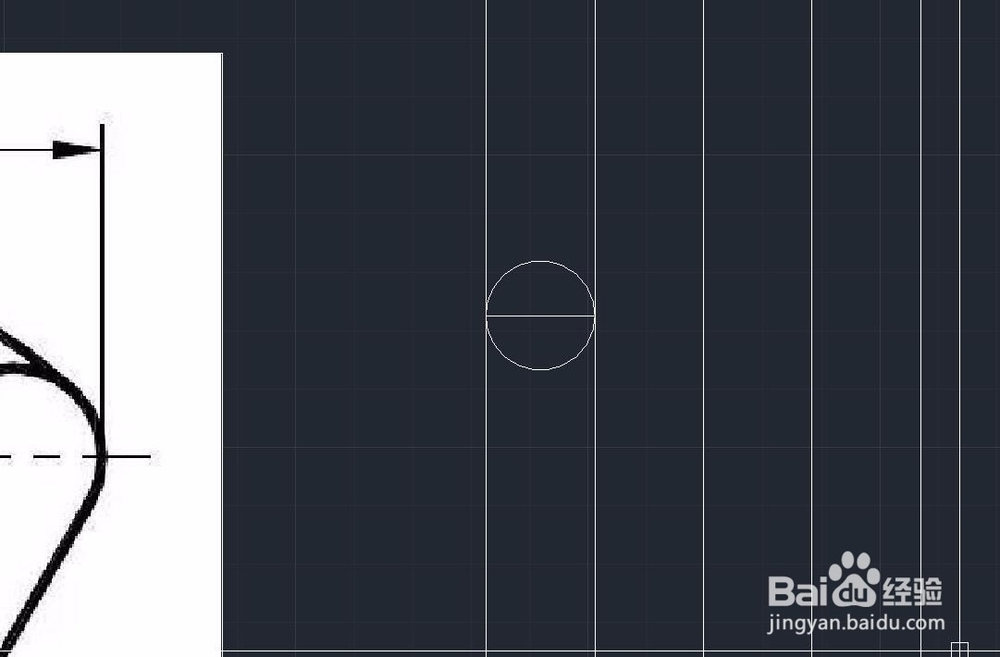

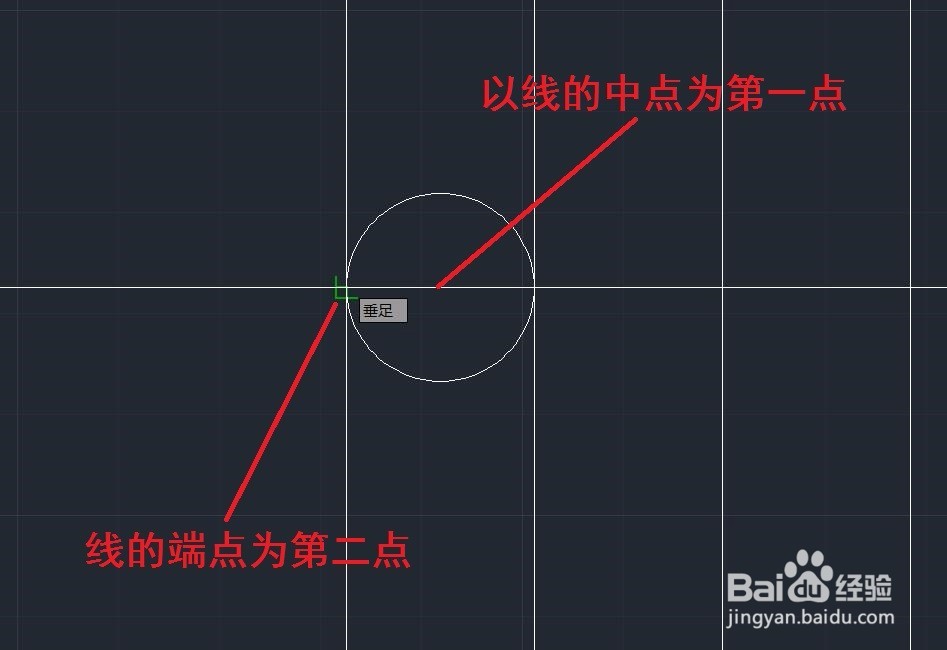

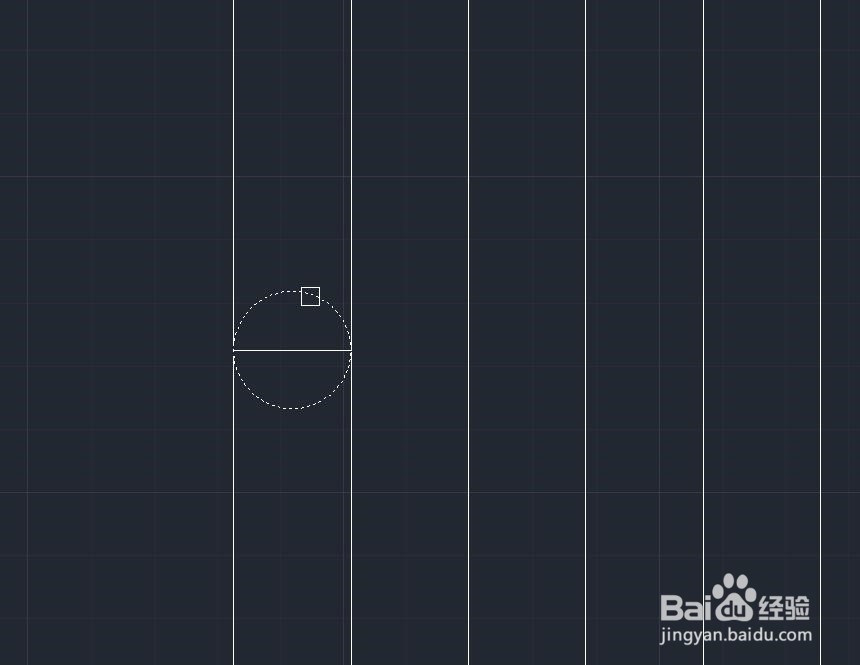

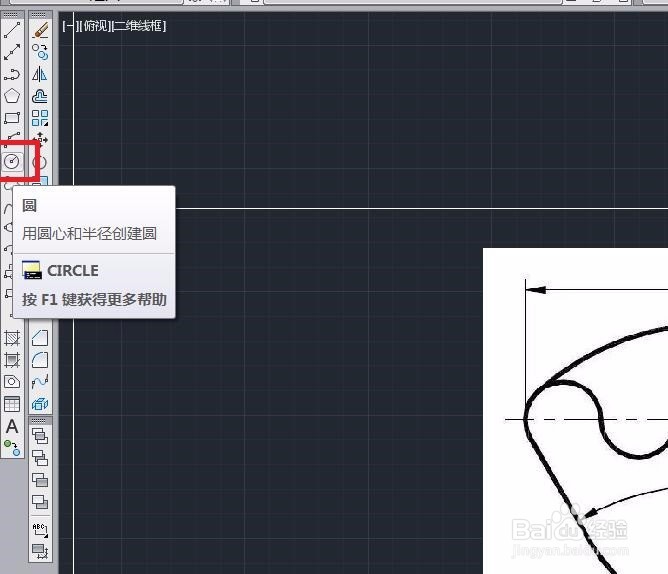

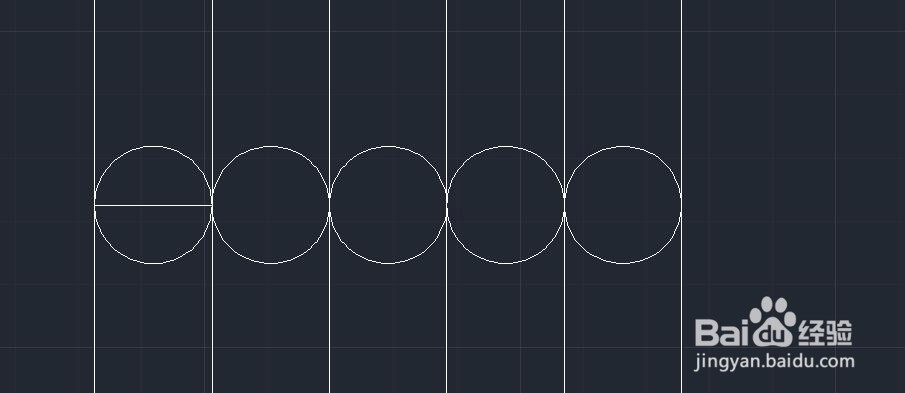

10、点击--圆--命令以横线的中点为圆心，端点为半径画一个圆

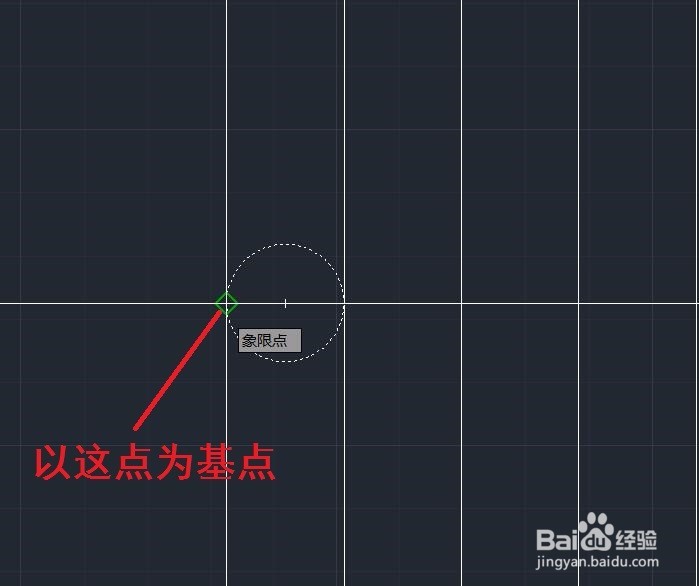

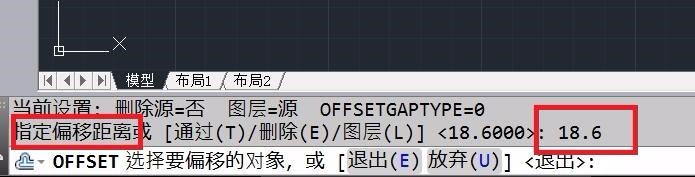

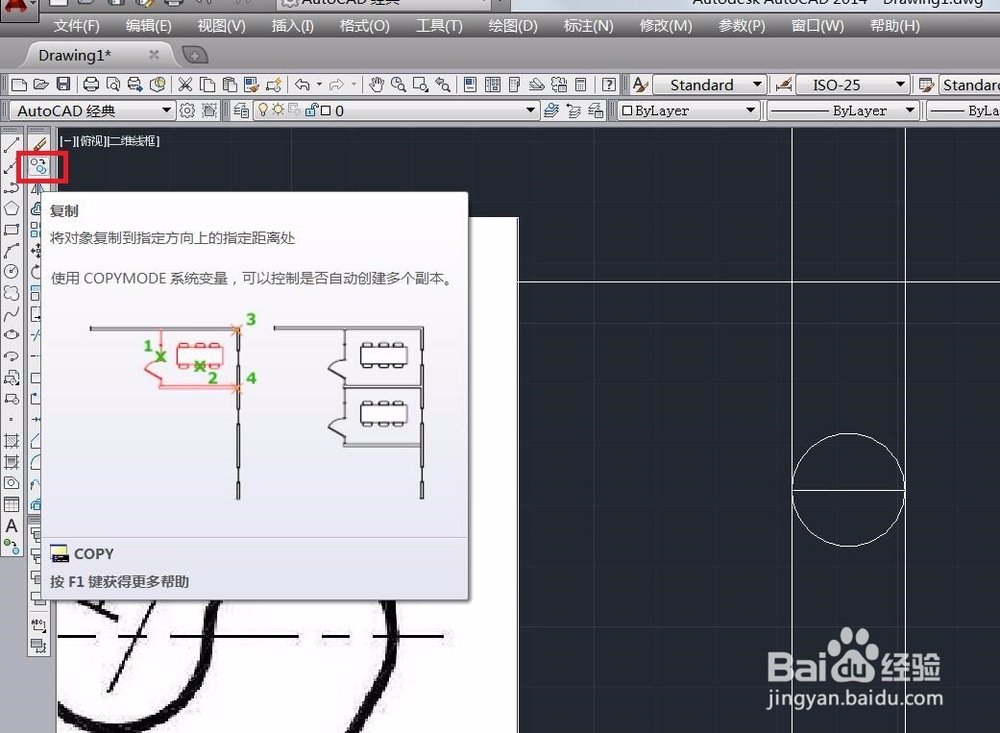

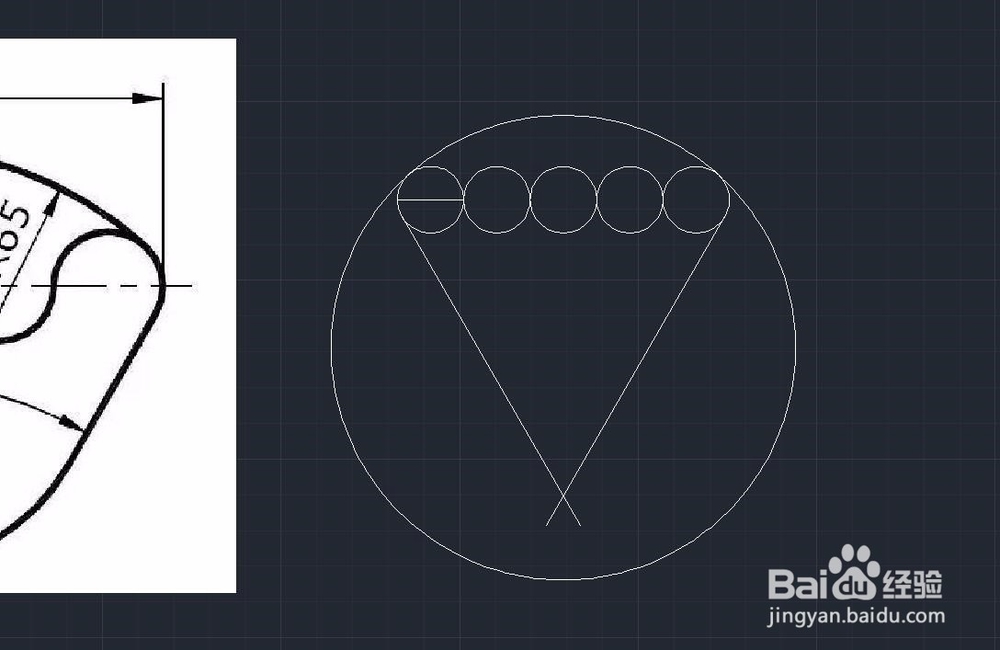

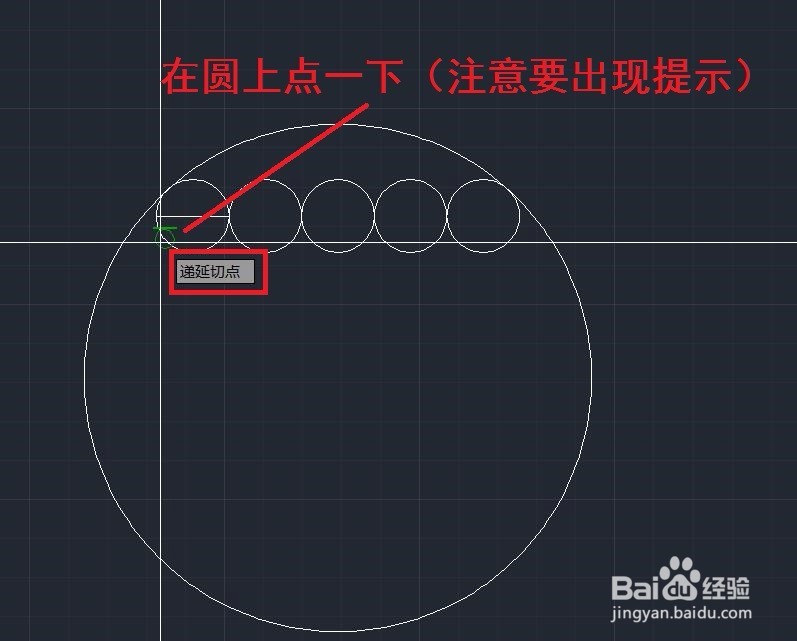

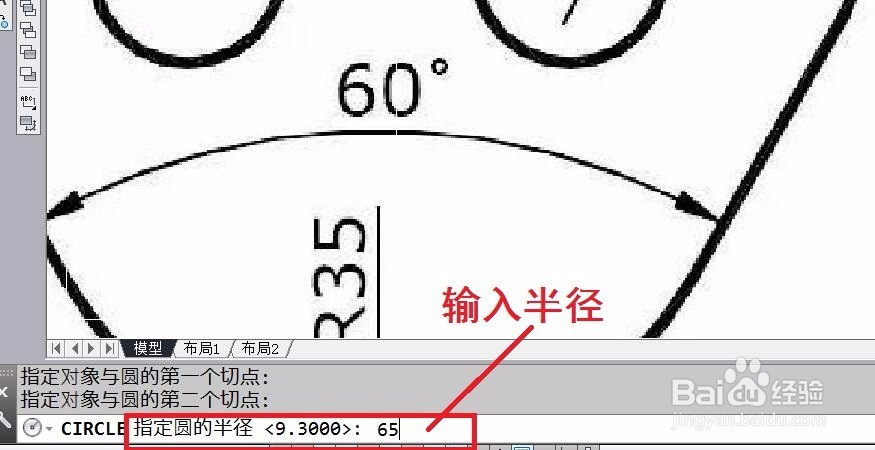

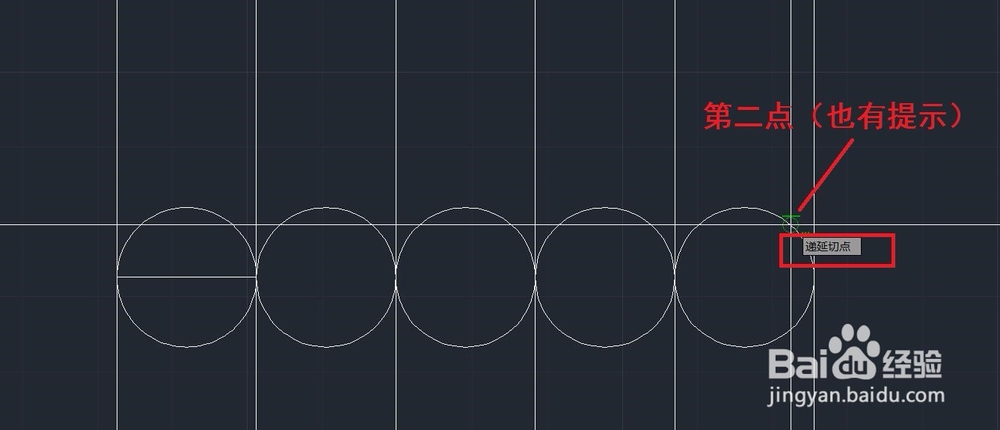

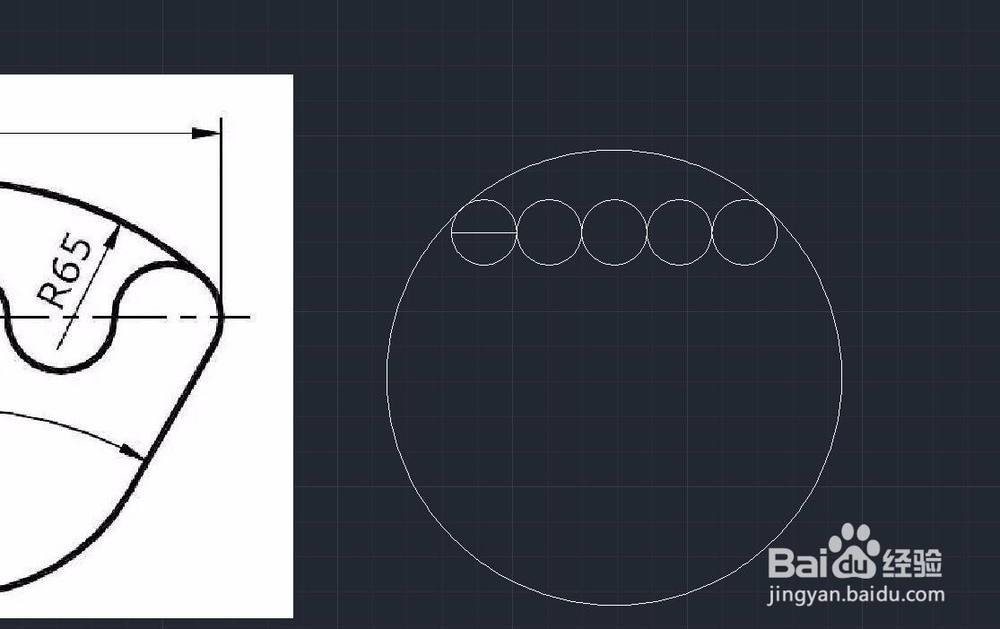

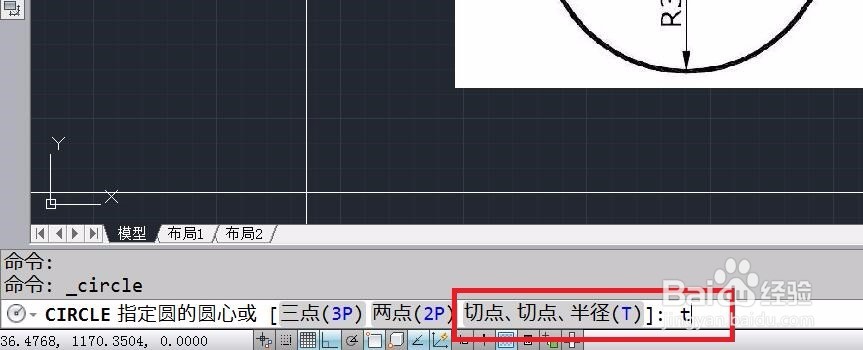

12、再点--圆--命令在输入栏中输入--T--空格（用切点，切点，半径的方式画圆）在最左与最右两个圆上各点一下输入圆的半径--空格--圆就出来了

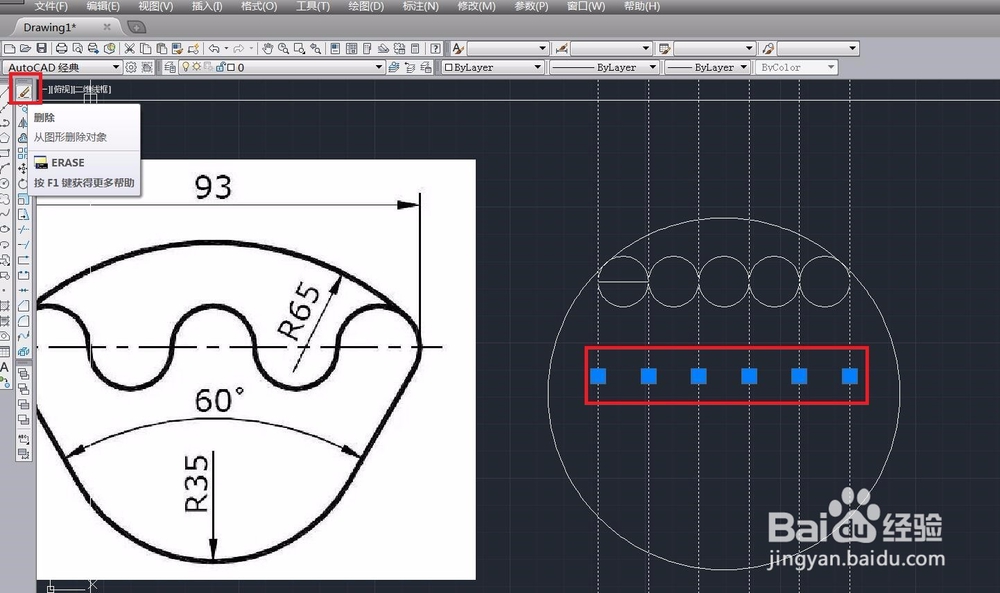

13、用删除命令把多余的线删除

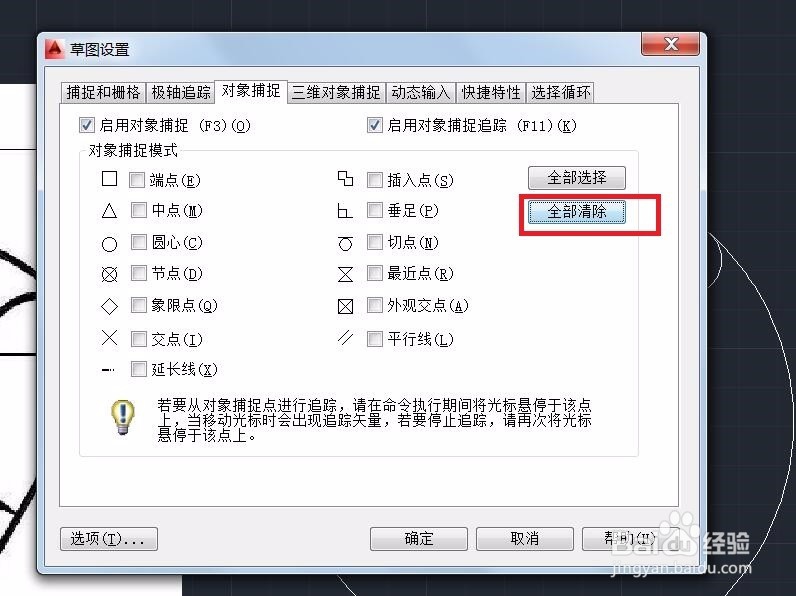

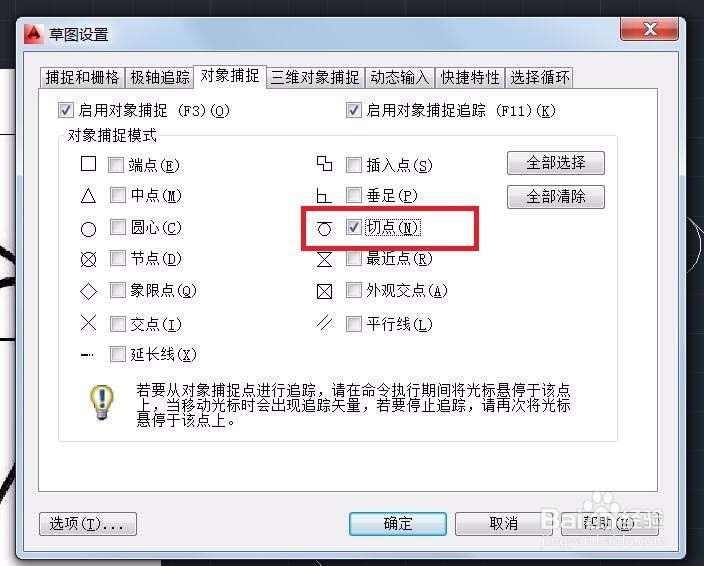

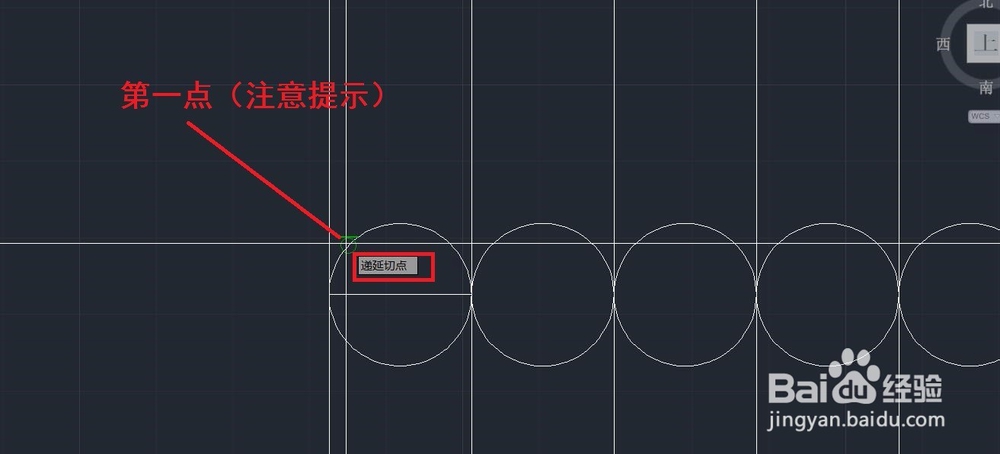

14、在--对象捕捉--图标上右键按--全部清除--只在--切点--前打勾---确认

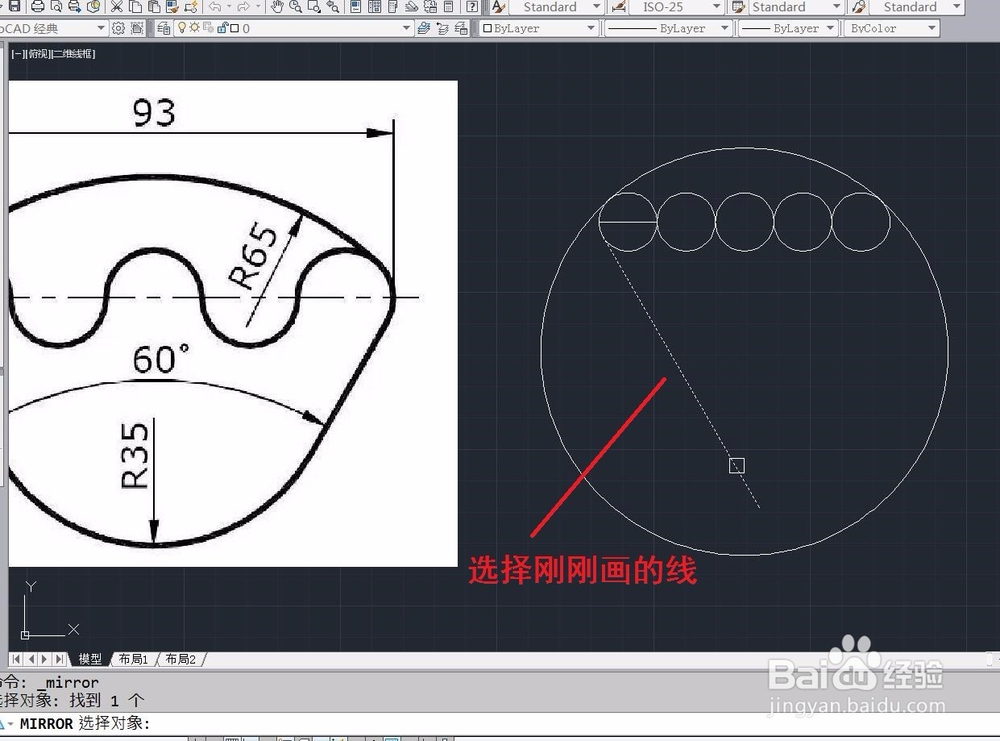

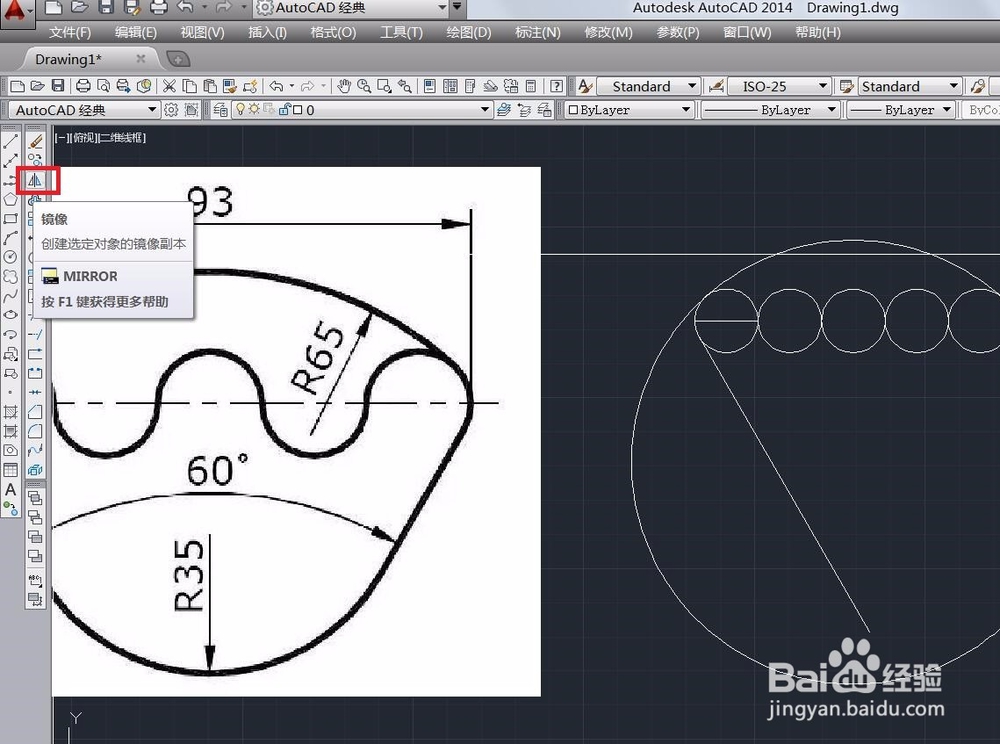

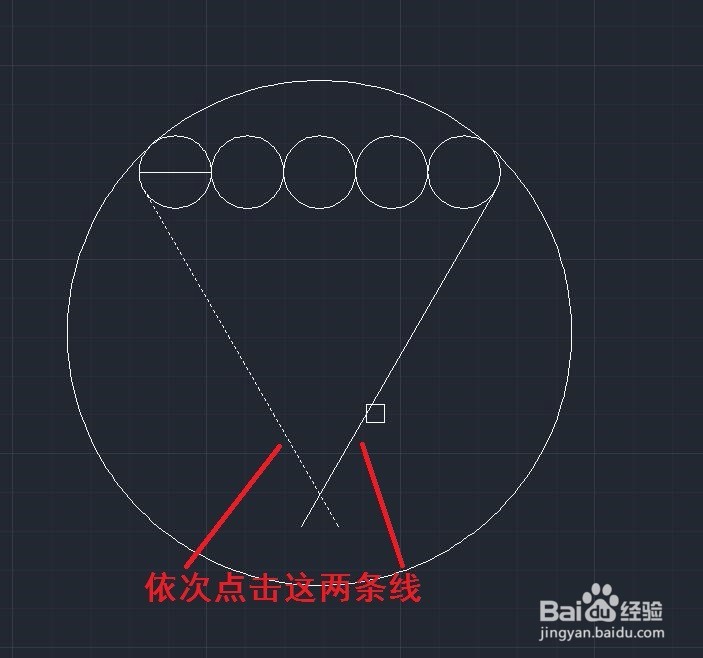

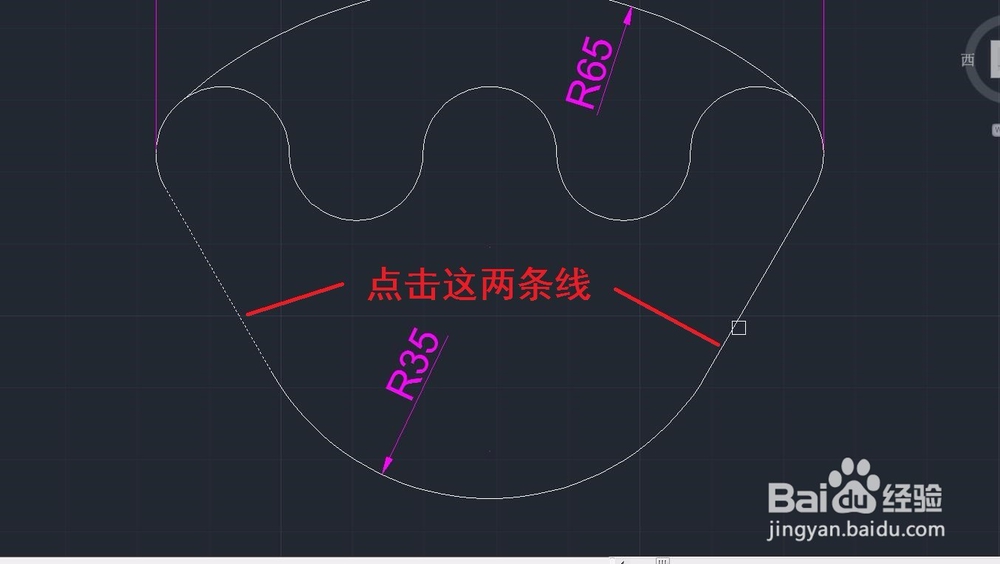

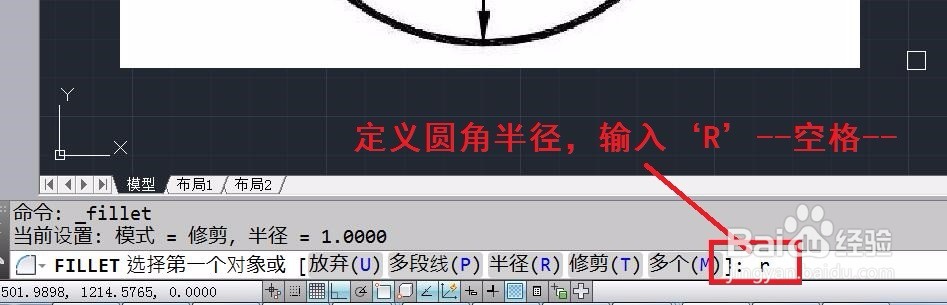

18、点击两条斜线，R35的圆弧就完成了

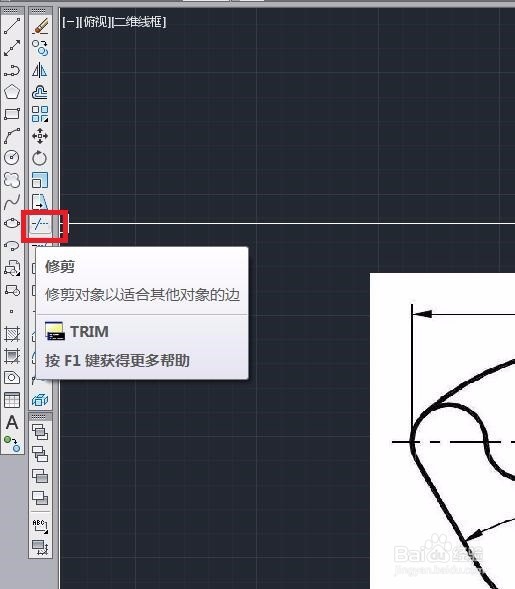

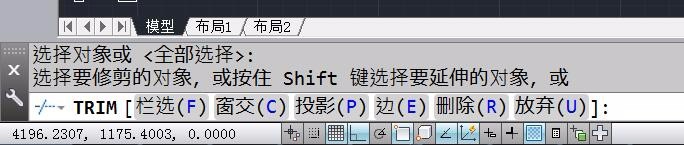

19、点击--修剪--空格

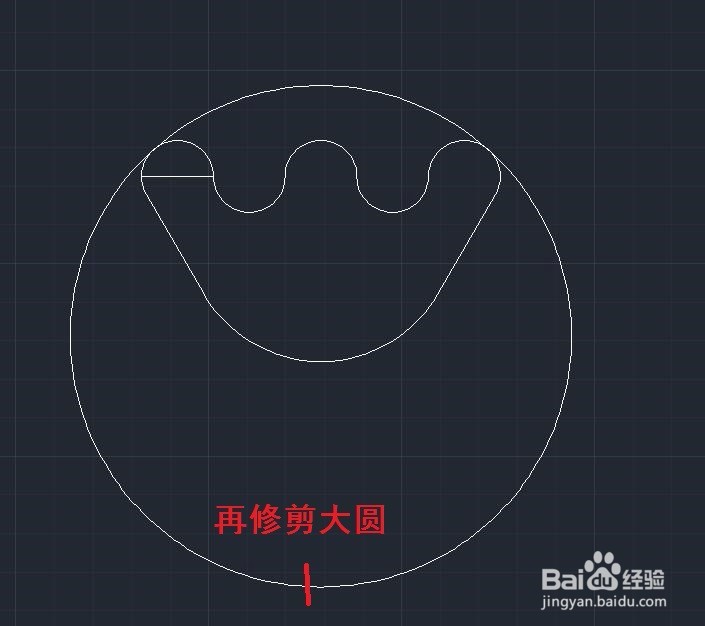

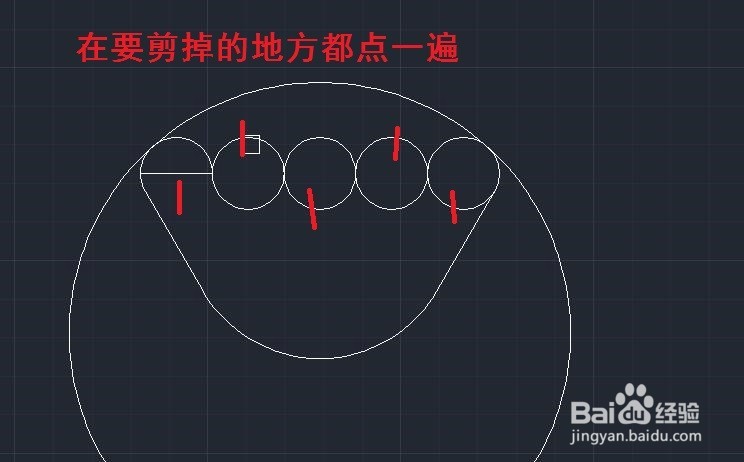

20、依次把在要剪掉的地放点一下，全部点完后按--空格--

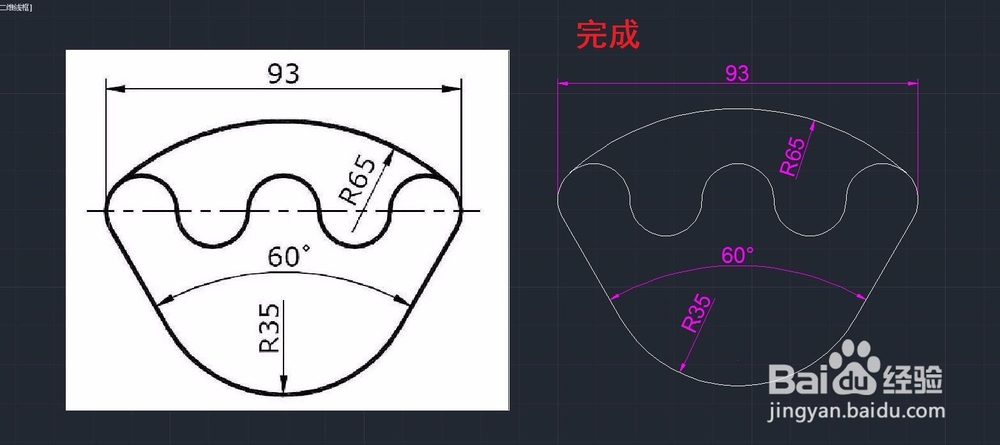

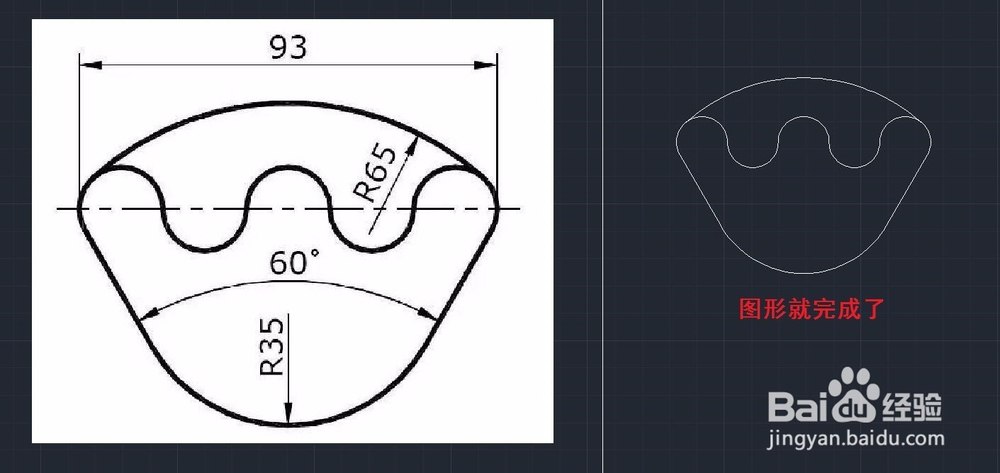

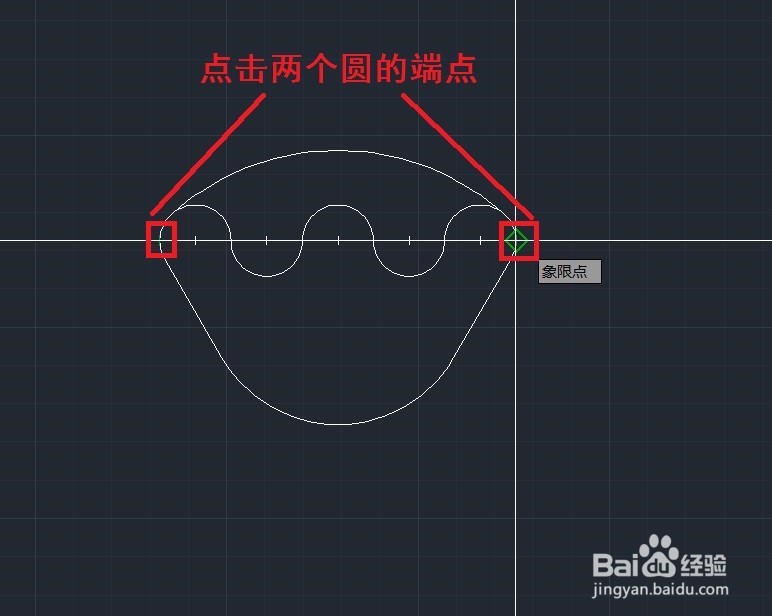

21、接下来把短横线删除，得到完成的图形

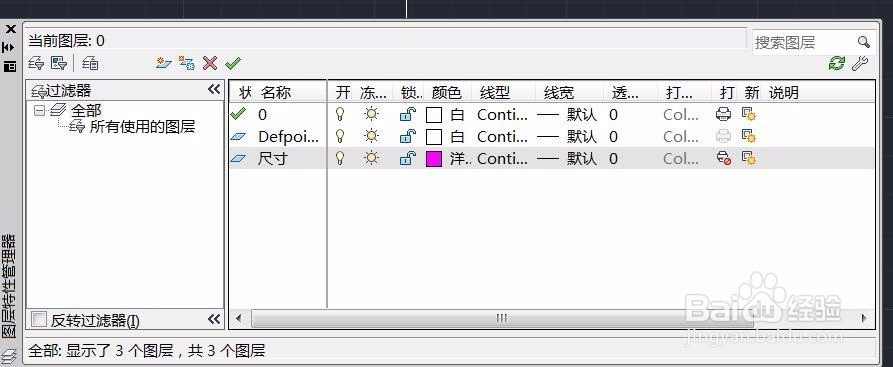

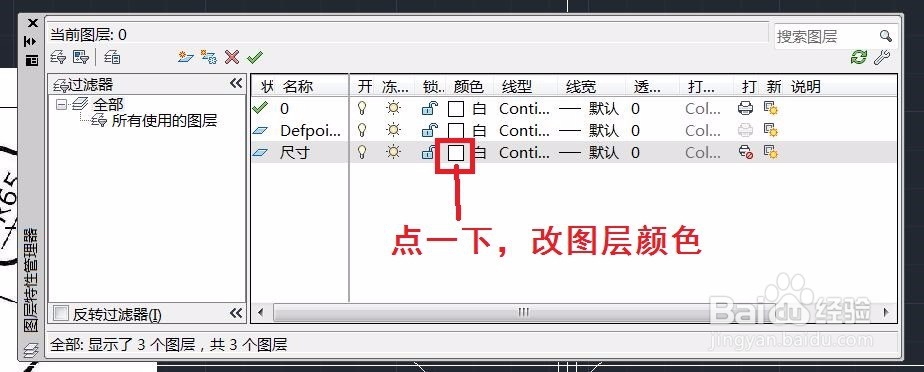

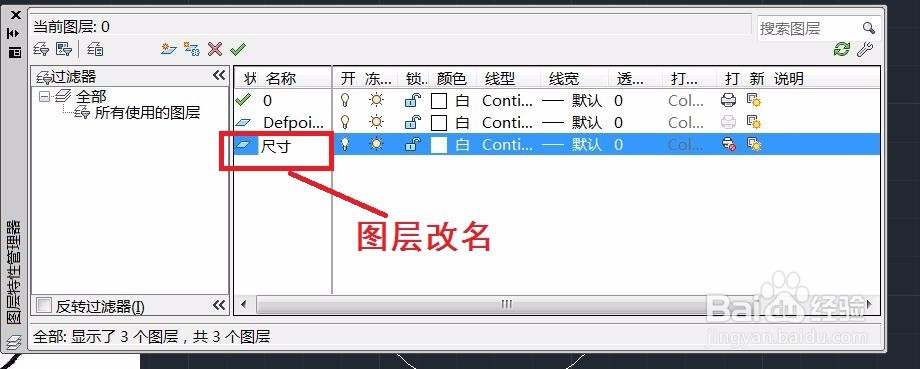

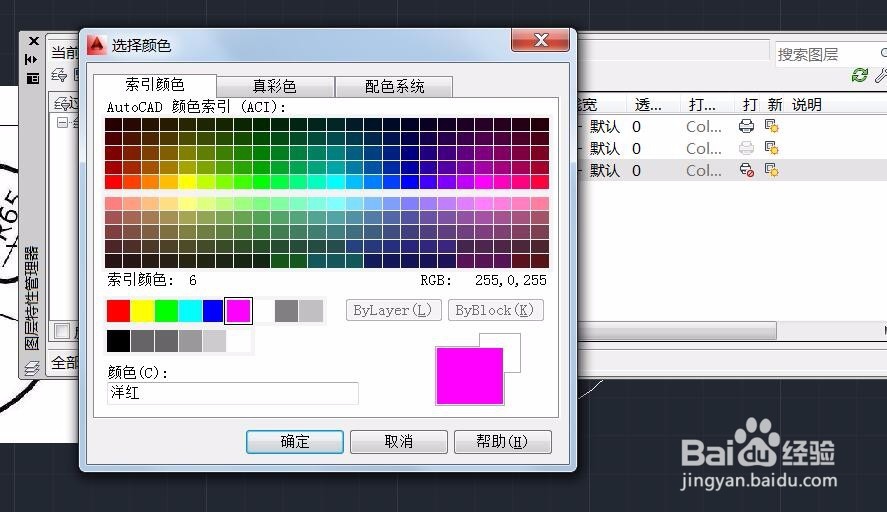

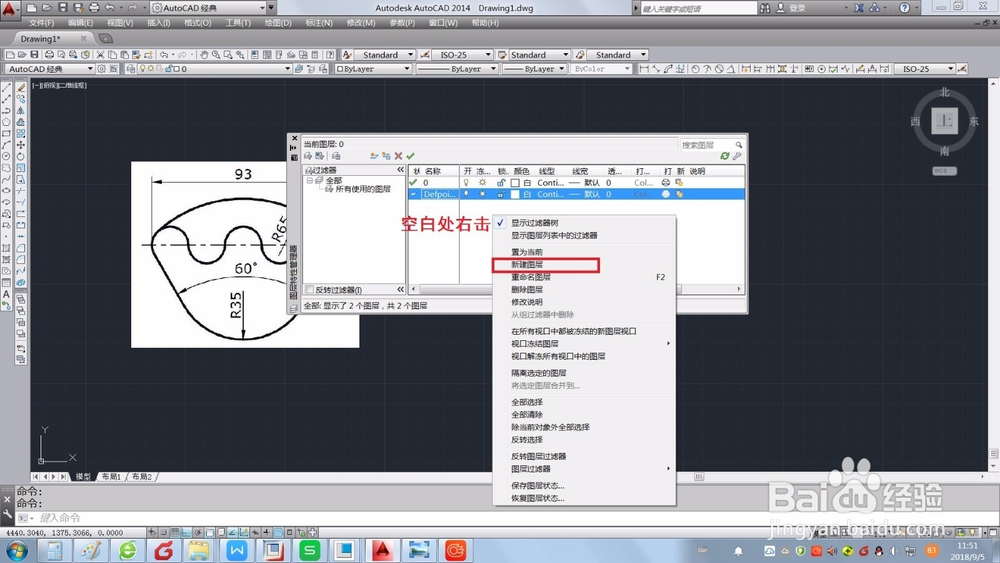

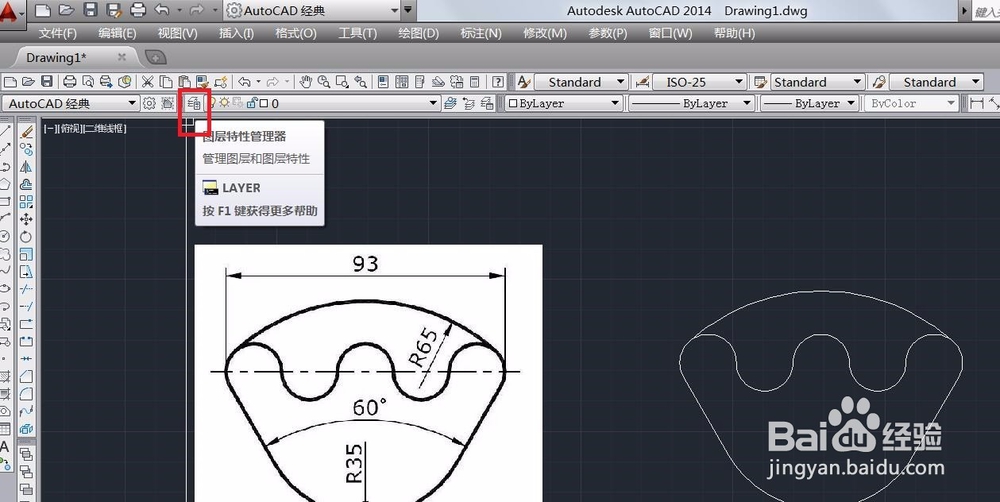

22、图形完成后，就要标尺寸了。在标尺寸前，为方便以后修改，习惯把尺寸放在一个新图层点击---图层特性管理器---在弹出窗口的空白处点右键--新建图层--把图层名改好，颜色也设置好，把图层管理窗口关闭

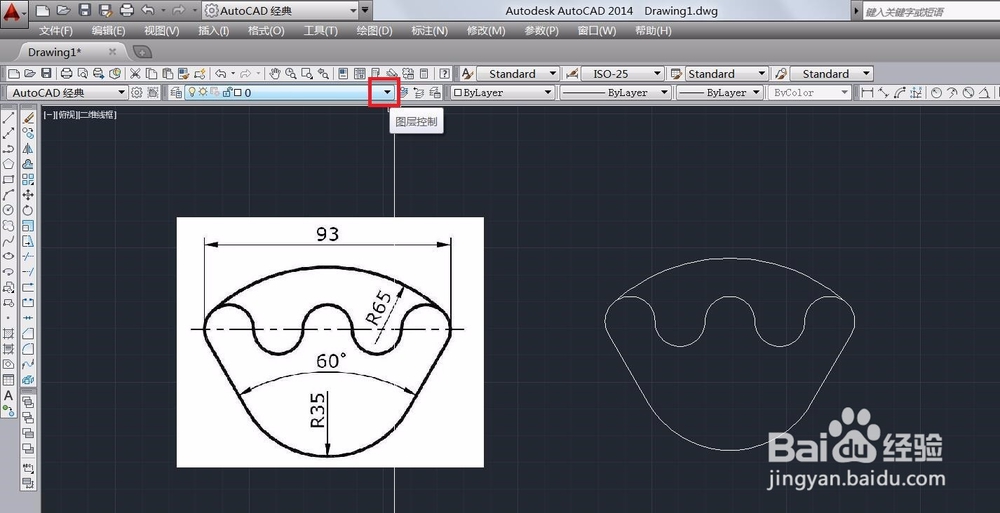

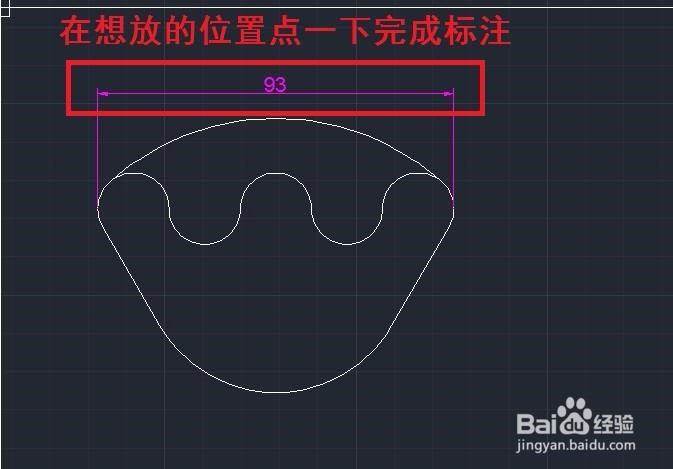

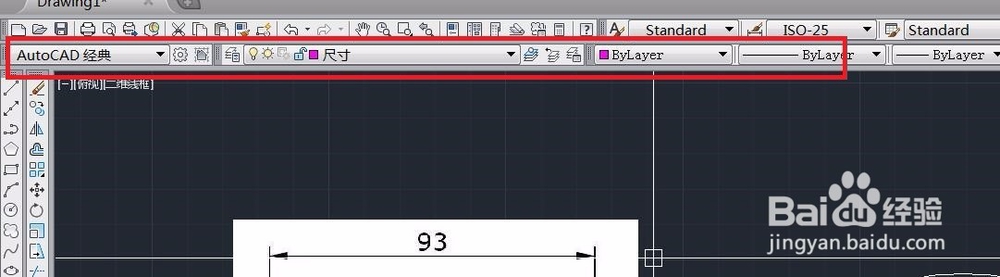

23、在图层栏点击下拉图标选择刚刚新建的图层下面就要以标尺寸了

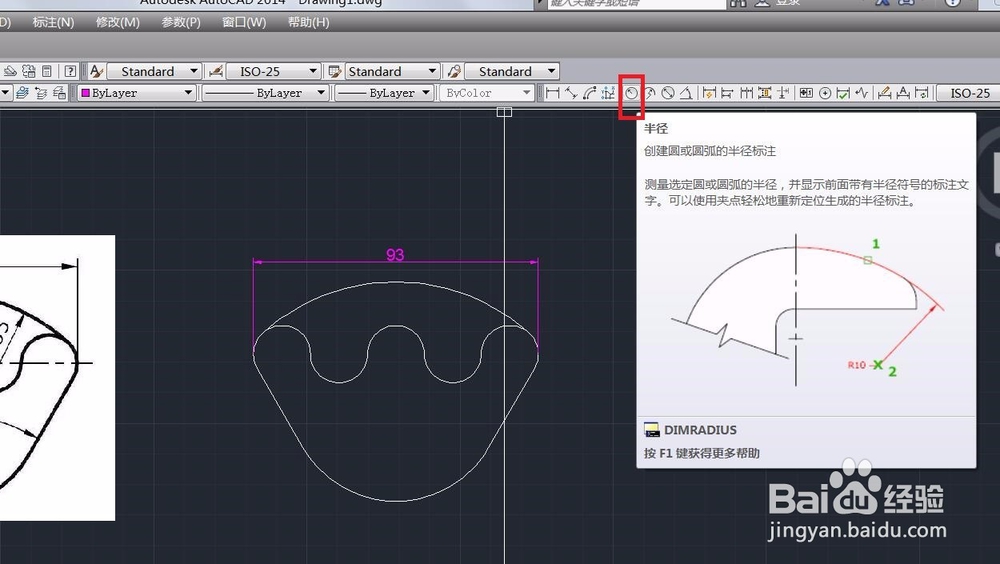

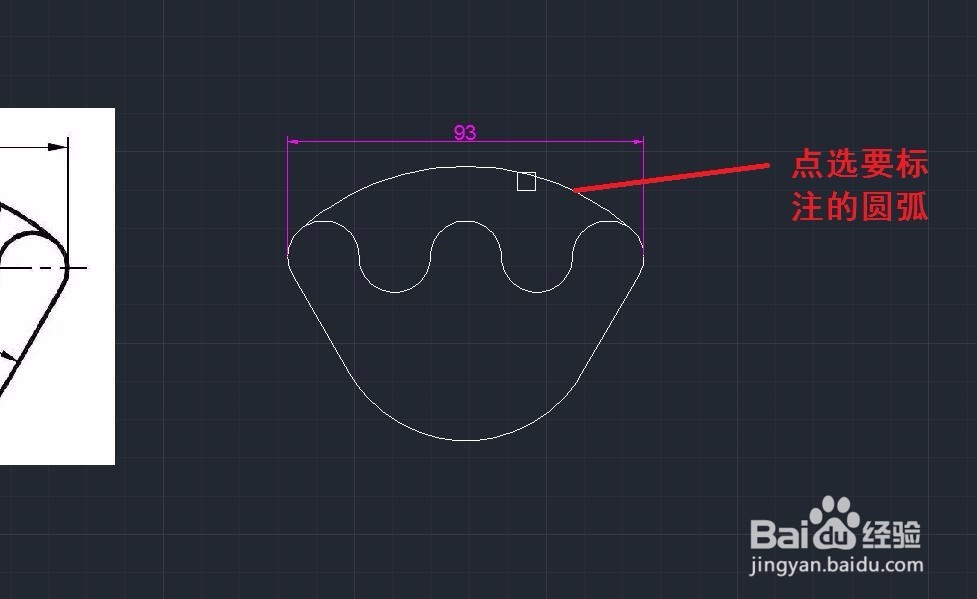

25、点击--半径--标注在要标注的圆弧上点一下，确定好放尺寸的位置再点一下完成标注
