在CAD中对矩形的绘制过程详细介绍

2025-05-16 17:47:10

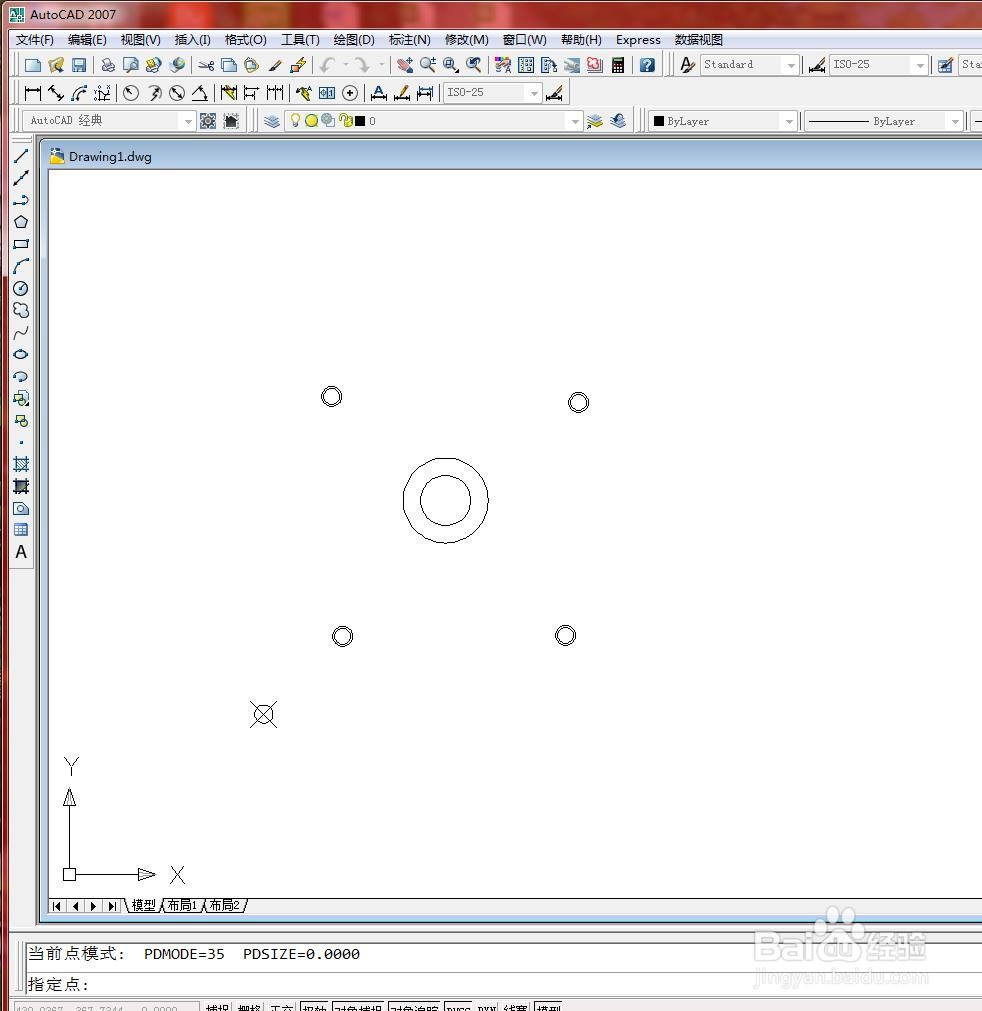

1、打开文件。

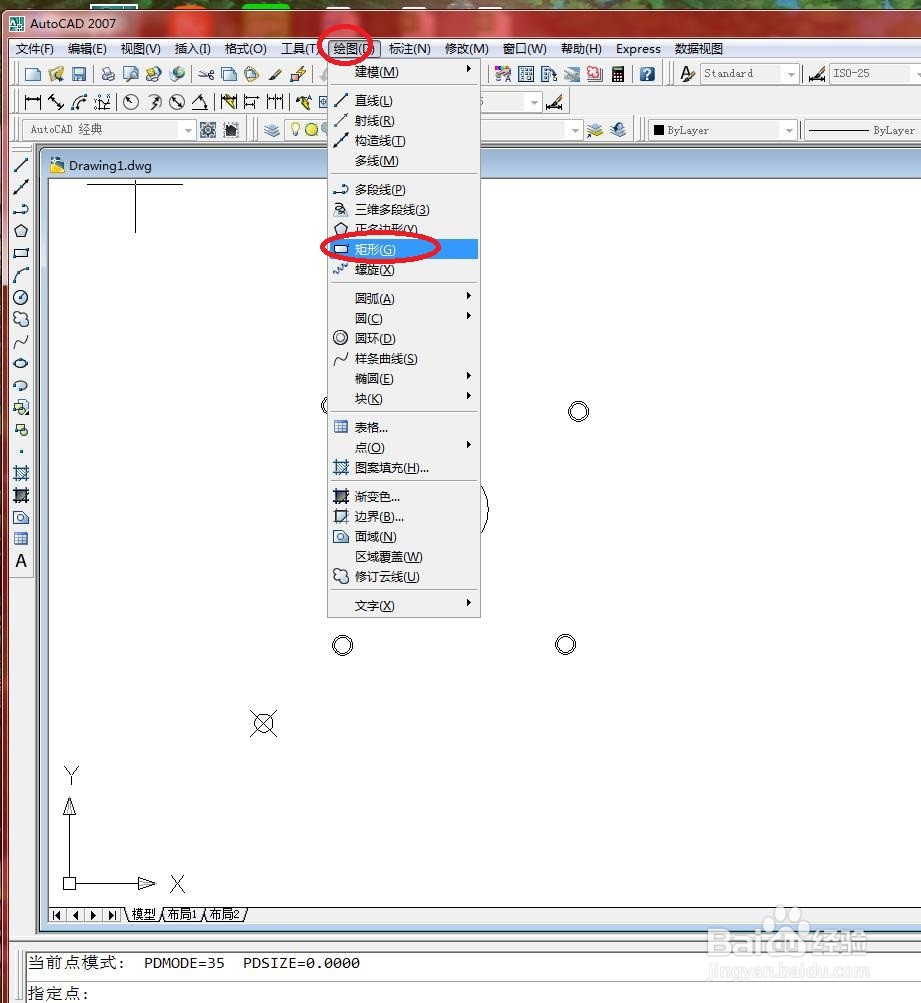

2、选择【绘图】/【矩形】菜单命令，如下图所示

3、命令行提示如下图所示。

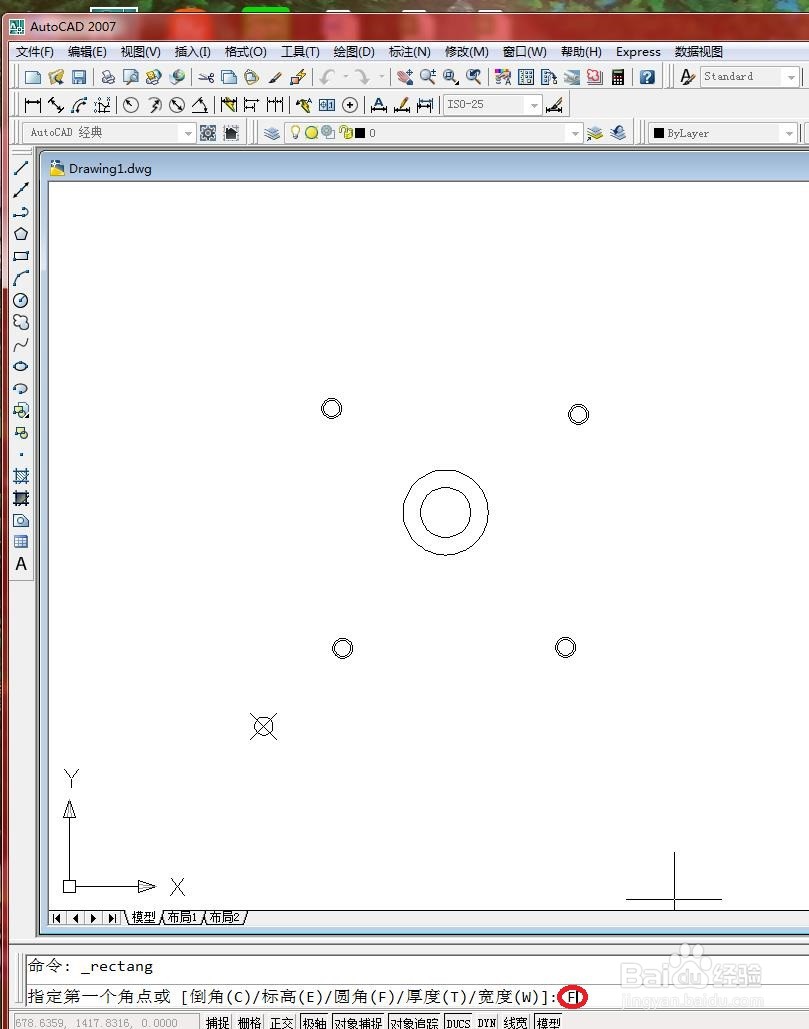

4、在命令行输入“F”，选择“圆角”选项，按【Enter】键确认，如下图所示

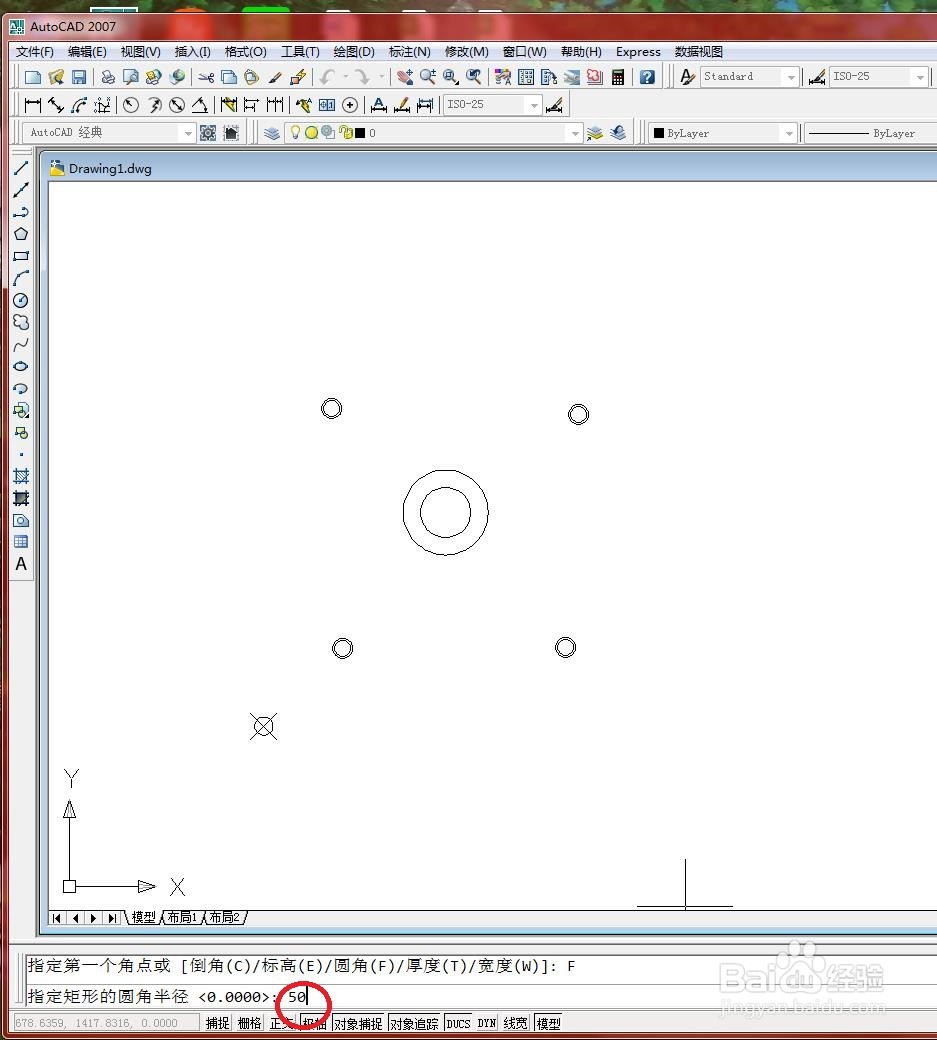

5、在命令行中输入圆角半径为50，按【Enter】键确认，如下图所示

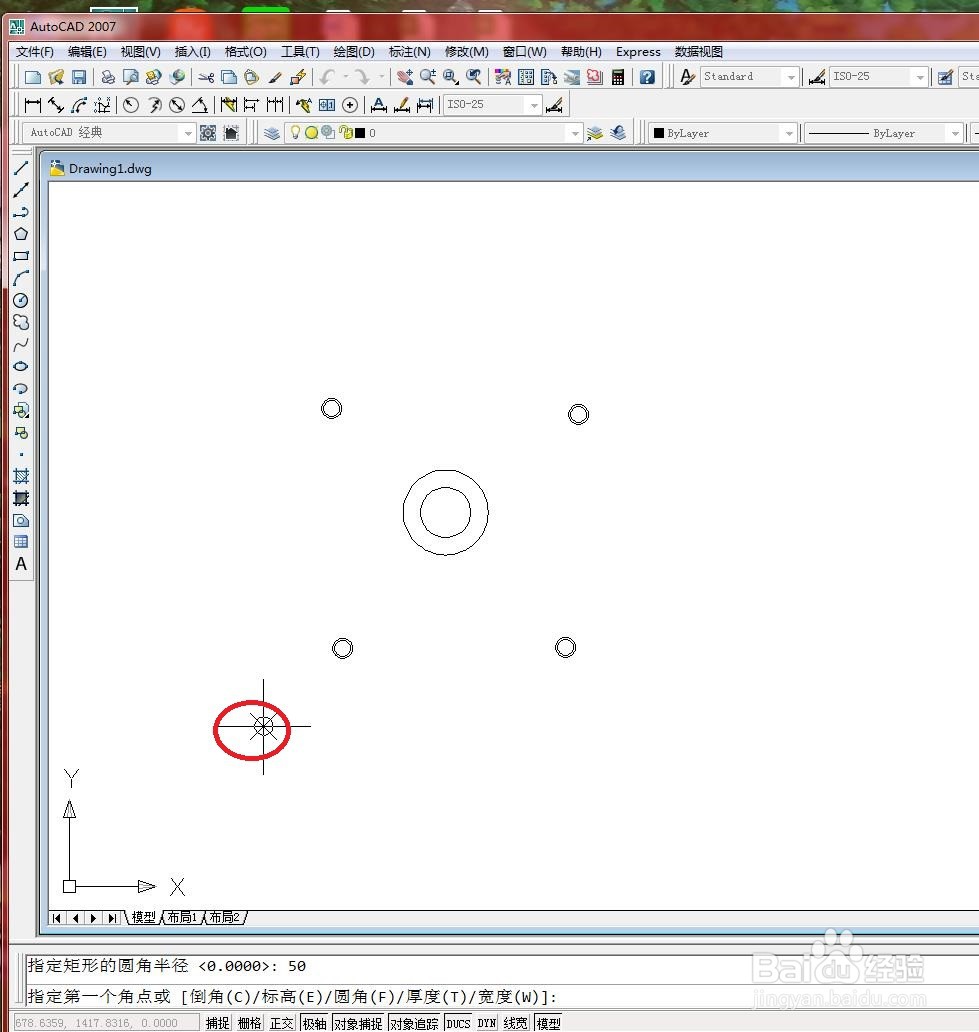

6、在绘图区域捕捉如下图所示的节点作为矩形第一角点。

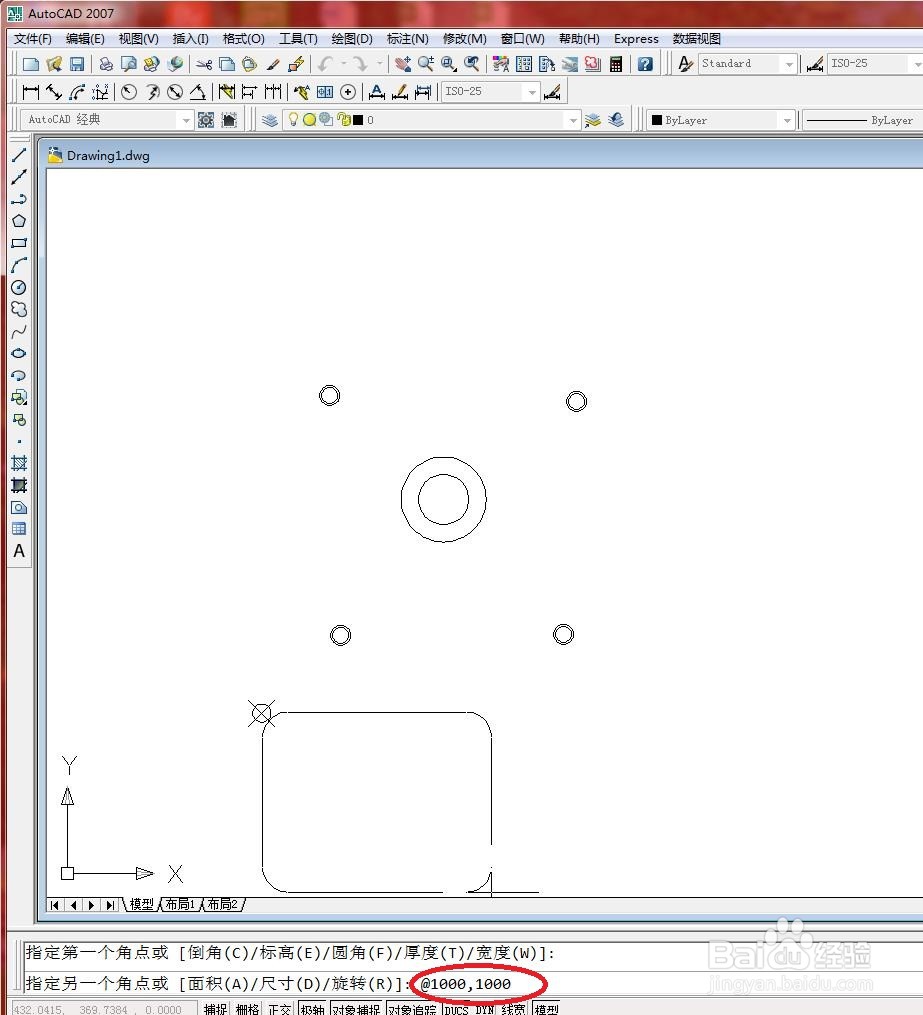

7、在命令行中输入“@1000，1000”,指定矩形的另一角点,如下图所示

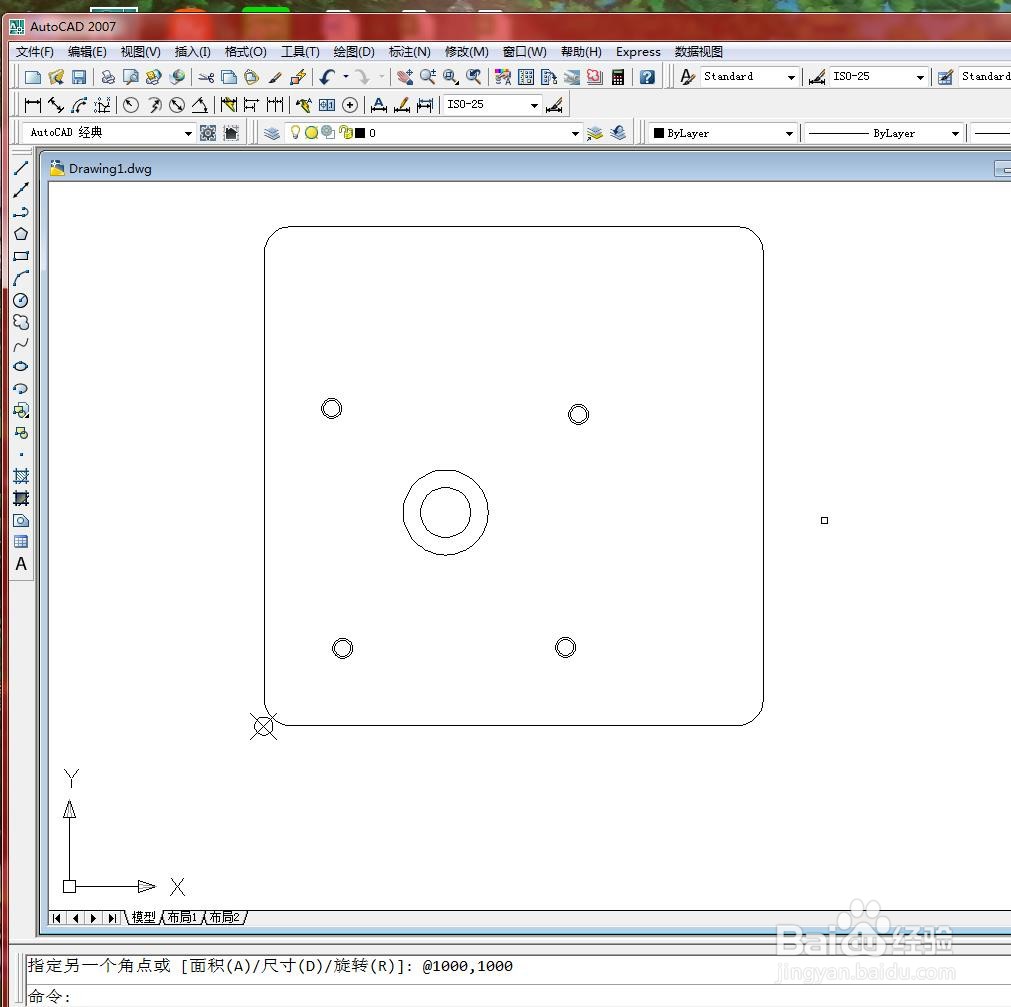

8、结果如下图所示
