丰田汉兰达先锋导航安装指引:[1]深圳雷腾

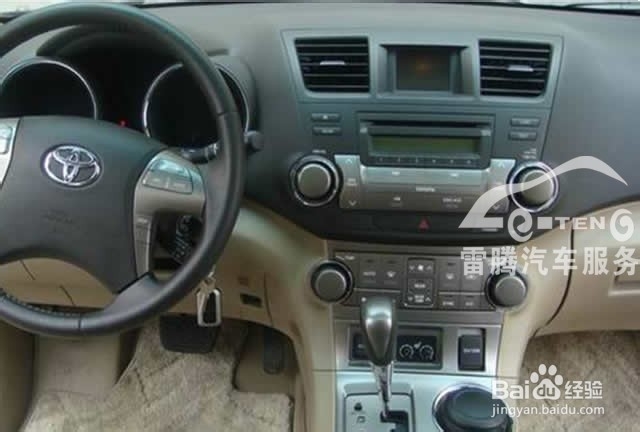

1、原车中控图如下:
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/baab208630486143c4aef8858febf6a75e0f53d2.jpg)

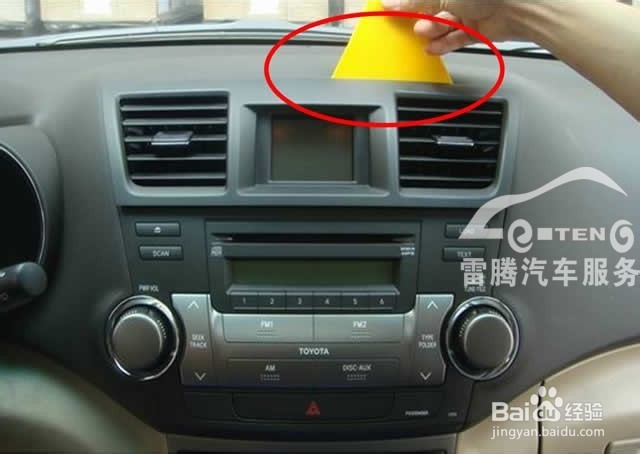

2、用胶刀撬松出风口,取下;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/4a594f2c8cf1d8a73949f83046e34b2c57ee47d2.jpg)

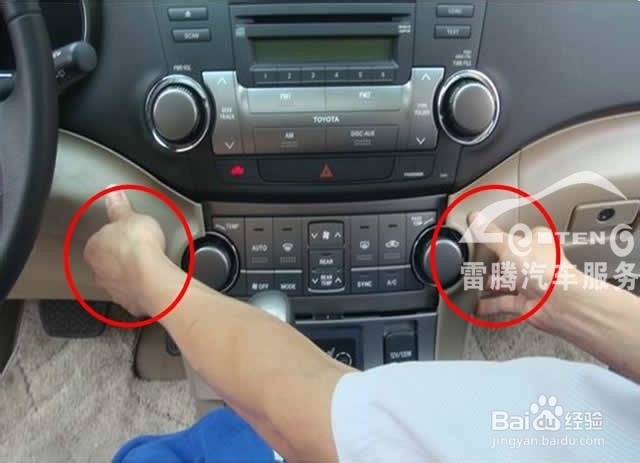

3、取下围框装饰块;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/e4b5e2f5ee0d3ace81adc2df87e265e7350fbbd2.jpg)

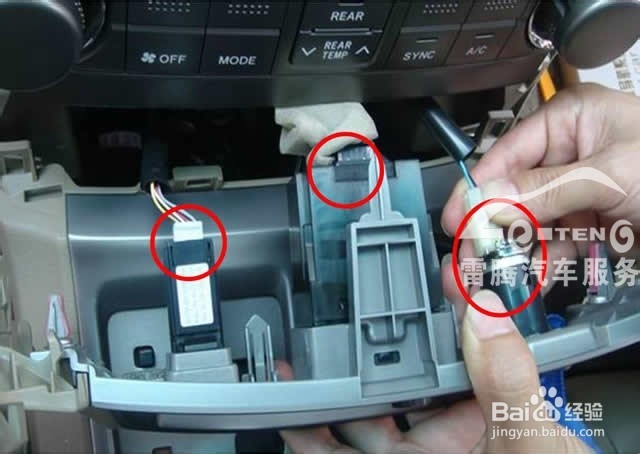

4、取下插头;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/ba97ffd06de89a61bf5ff12745e8b004551badd2.jpg)

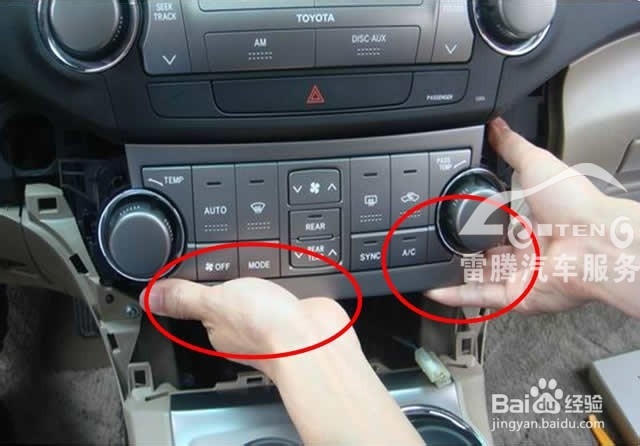

5、取下空调控制器;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/bbf95c406afec314b9bf255acac1b727ad539cd2.jpg)

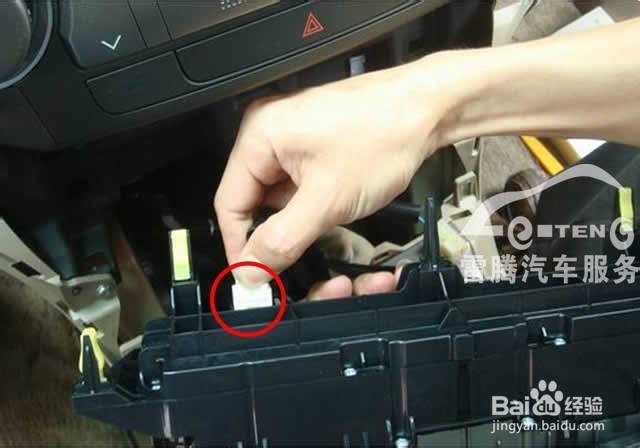

6、取下插头;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/a48bc2e8904800fc248d28bad42043715edb93d2.jpg)

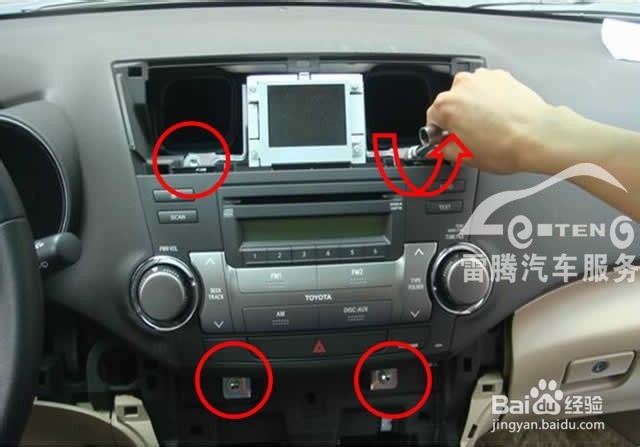

7、取下四颗螺丝;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/2184380f8835dd8a06a4f5b303013870d44187d2.jpg)

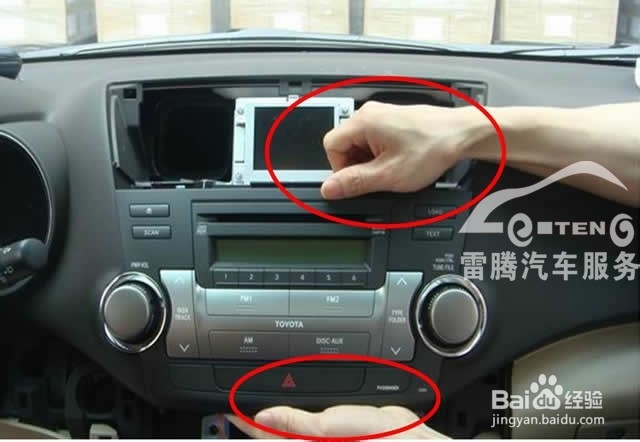

8、取下音响位;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/95bd4e8c9bcec7f8e10ded69034ce54a2e27fbd2.jpg)

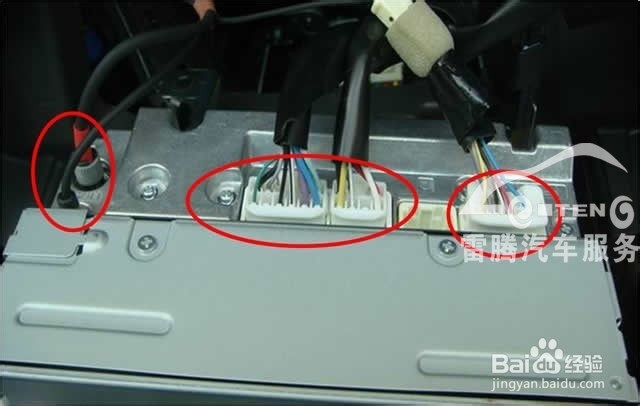

9、取下插头;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/939c2d40b6f391877466297424fce186252fefd2.jpg)

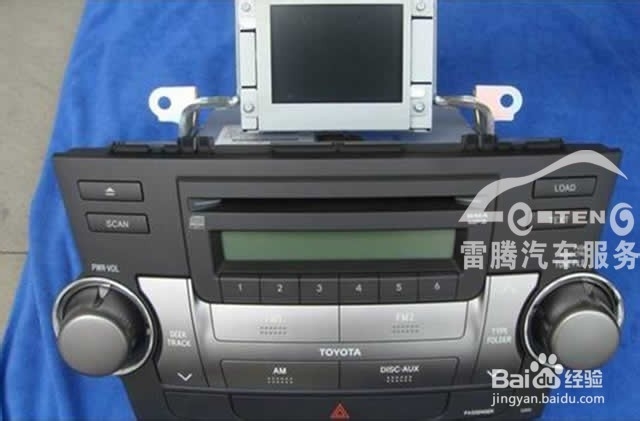

10、原车音响正面效果图;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/955ea0e434daf05ecb59c9c5751d96d81919e5d2.jpg)

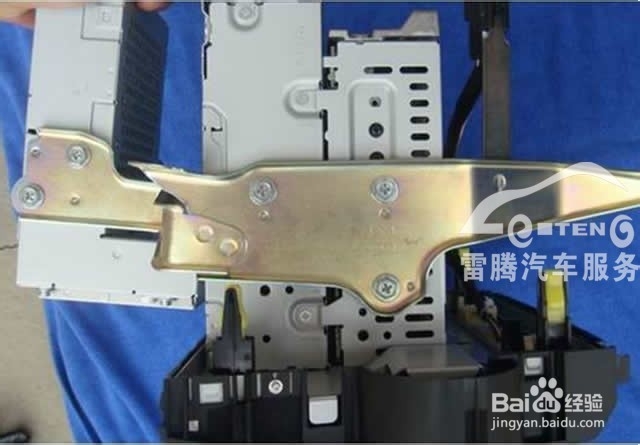

11、原车音响右侧面;
![丰田汉兰达先锋导航安装指引:[1]深圳雷腾](https://exp-picture.cdn.bcebos.com/6061b9cd0c6efbf288c9c563127bbbf4db58dad2.jpg)
