关于 Revit中的图元行为

1、模型图元表示建筑的实际三维几何图形。它们显示在模型的相关视图中。示例：墙、窗、门和屋顶；结构墙、楼板、坡道；水槽、锅炉、风管、喷水装置和配电盘。

2、基准图元可帮助定义项目上下文。例如，轴网、标高和参照平面都是基准图元。

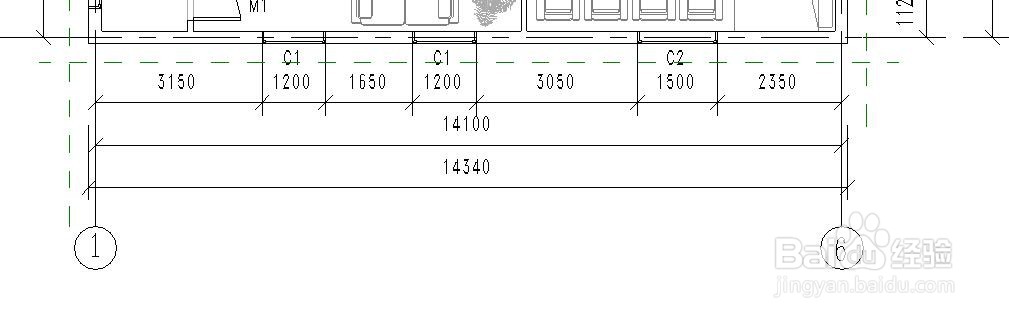

3、视图专有图元只显示在放置这些图元的视图中。 它们可帮助对模型进行描述或归档。 例如，尺寸标注是视图专有图元。

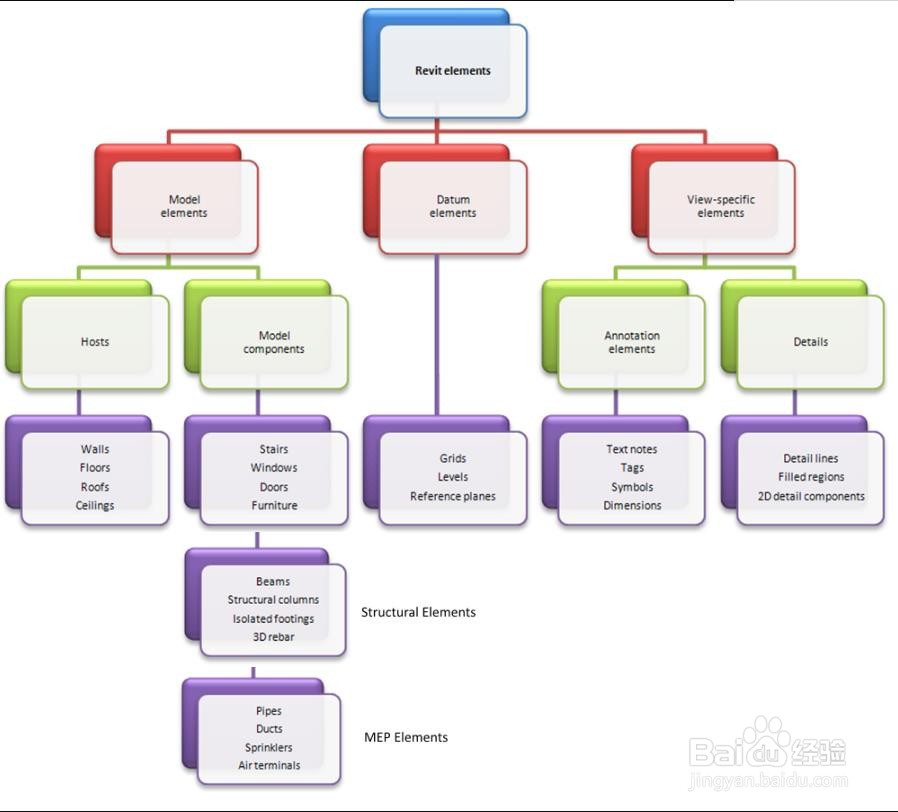

4、Revit的图元

5、模型图元有 2 种类型：主体（或主体图元）通常在构造场地在位构建。示例：墙和天花板结构墙和屋顶模型构件是建筑模型中其他所有类型的图元。示例：窗、门和橱柜梁、支撑和结构柱水槽、锅炉、风管、喷水装置和配电盘

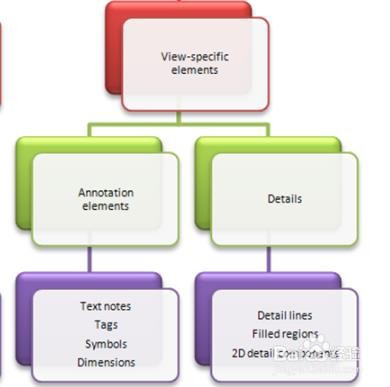

6、视图专有图元有 2 种类型：注释图元是对模型进行归档并在图纸上保持比例的二维构竭惮蚕斗件。 例如，尺寸标注、标记和注释此暄跬烷记号都是注释图元。详图是在特定视图中提供有关建筑模型详细信息的二维项。 示例包括详图线、填充区域和二维详图构件。

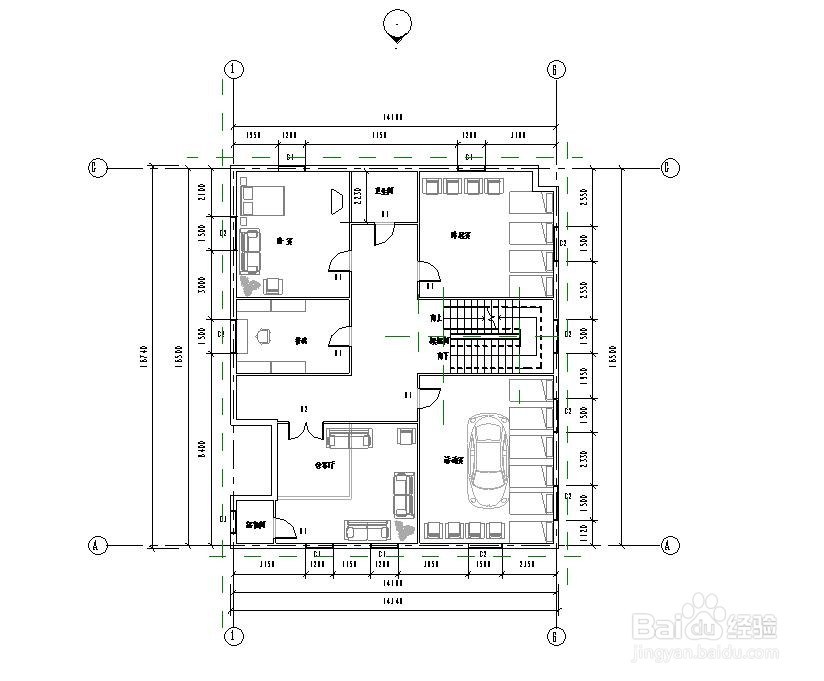

7、这些实现内容为设计者提供了设计灵活性。Revit图元设计为可以由用户直接创建和修改；无需进行编程。 在Revit中，在绘图时可以定义新的参数化图元。

8、在Revit中，图元通常根据其在建筑中的上下文来确定自己的行为。 上下文是由构件的驻账答峰绘制方式，以及该构件与其他构件之间建立的约束关系确定的。 通常，要建立这些关系，无需执行任何操作；您执行的设计操作和绘制方式已隐含了这些关系。 在其他情况下，可以显式控制这些关系，例如通过锁定尺寸标注或对齐两面墙。
