CAD中这个75度角怎么画

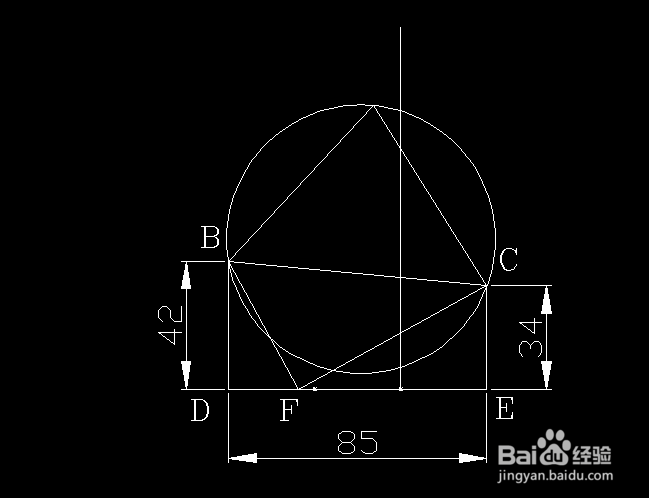

1、直线（L）——长度85

2、直线（L）——起点为85的两端，分别画42/34线

3、连接BC

2、圆（2P）——两点就是BC

2、圆与DE有两个交点

3、分别连接BC与交点，，角都是90度

4、根据示例图中所示位置，F点在左侧一点

3、定数等分（DIV）——对象为DE——3分

2、过右侧第一个节点画垂线（先画后画都一样，图中为了看着简洁我就没有画出来）

4、旋转（RO）——对象为BC——基点为BC的中点——角度为90度

2、旋转（RO）——对象为BC——基点为B——角度为52.5

3、连接C与旋转后俩线的交点，画出等腰三角形

注意：1.此举是为了画一个夹角75度的等腰三角形

          2、（180-75）/2=52.5

5、圆（3P）——三点分别为B/C/交点

2、第一个节点所在直线与外接圆有交点A

6、连接ABC

2、删除多余的图形

注意：1、圆周角定理：一条弧所对圆周角等于它所对圆心角的一  半

          2、在圆中，同一条弦所对的圆周角有无数个

         3、做等腰三角形的外接圆就是为了可以画出弦BC的所有的圆心角

          4、节点所在直线与外接圆的交点与BC形成的夹角一定是75度
