NX1851变形阵列-旋转楼梯。

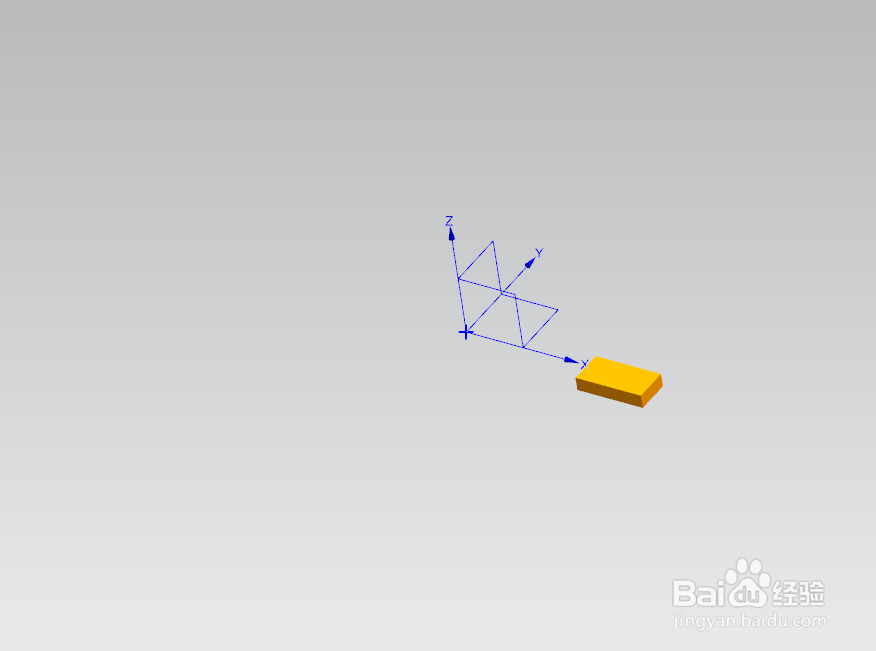

1、打开软件，新建一个台阶实体。

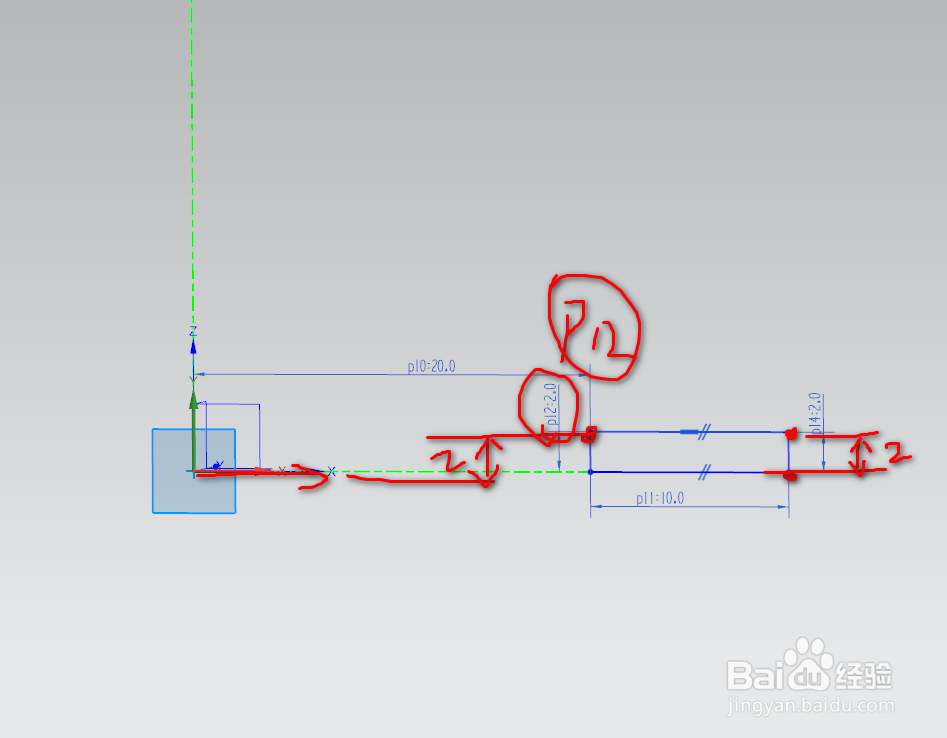

2、绘制草图时需要注意，因为我们要使用可变增量创建阵列，对尺寸驱动有所要求的。如下图标注。记住p12这个标号。

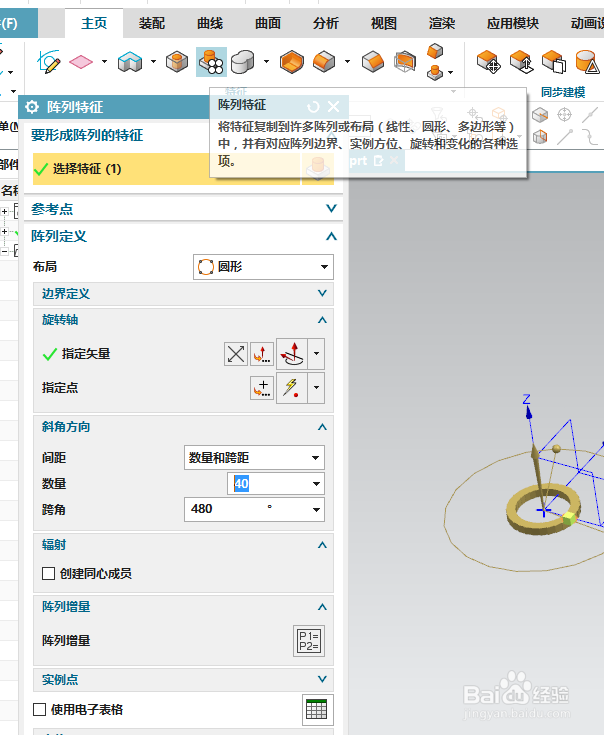

3、创建好一个台阶后，点击阵列特征。进入阵列特征对话框。

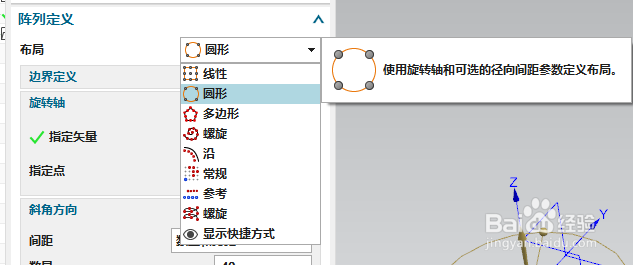

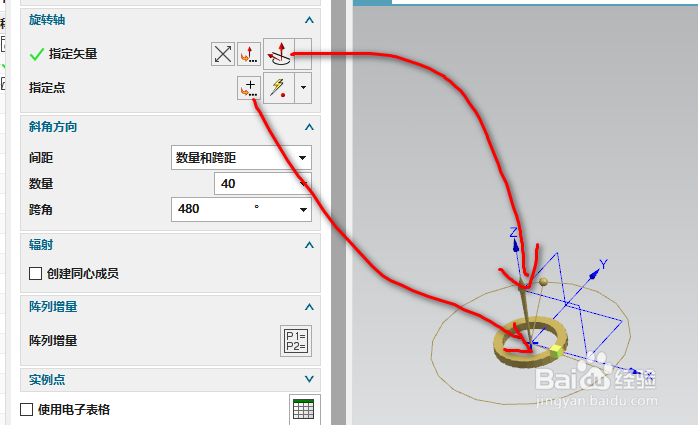

4、布局选择圆形。矢量方向为z轴正方向，指定点为原点。

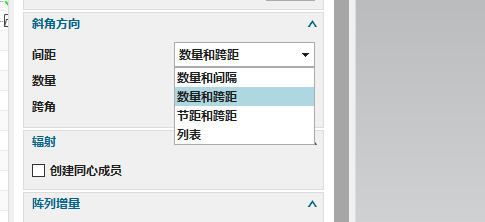

5、斜角方向-间距选择【数量和跨距】  数量设置为40  跨角设置为480.

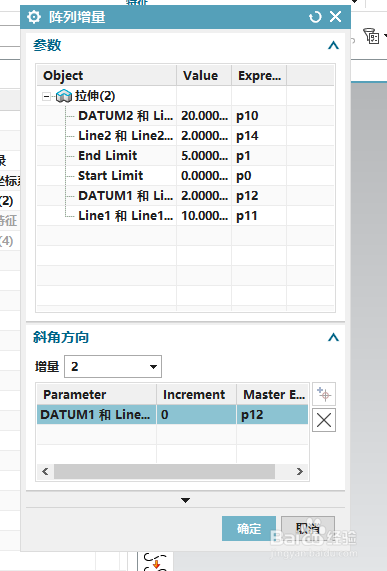

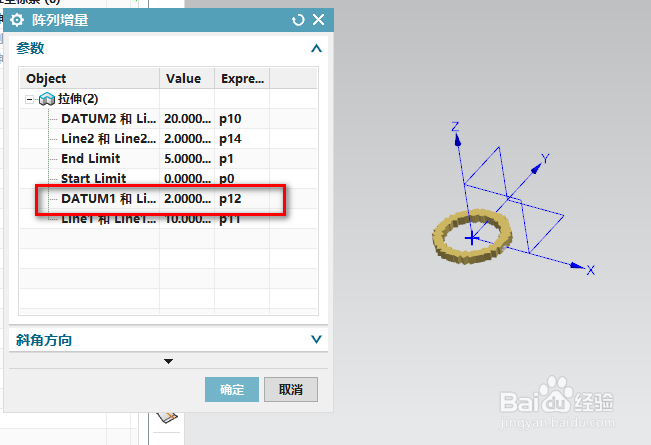

6、关键一步：点击阵列增量，进入阵列增量对话框。找到P12，右击添加到下面的斜角方向。设置增量为2，点击确定。

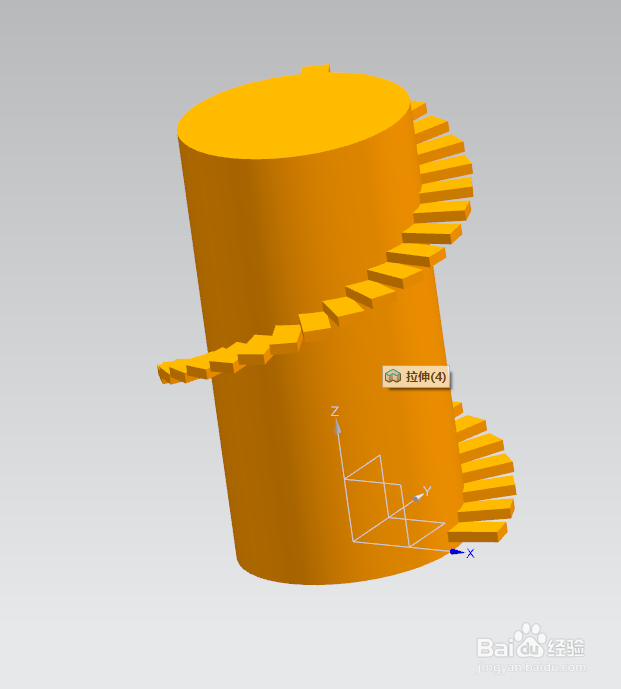

7、回到阵列对话框，点击确定，完成阵列。拉伸圆柱体。

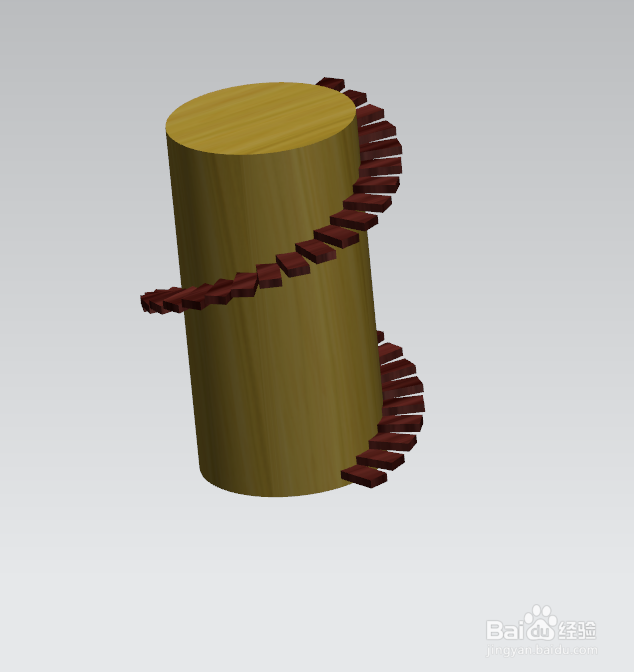

8、渲染效果。
