塑胶件结构设计：螺丝柱加强筋的设计规范

为保证螺丝柱的受力强度，有时需要设计加强筋，本篇将为大家介绍螺丝柱加强筋的设计规范。

工具/原料

计算机

PRO/E

方法1：常见设计

螺丝柱加强筋的常见设计形式有如下图所示，需要在螺丝柱四周设计四条加强筋。

加强筋设计标准如下：

加强筋厚度为产品外壳厚度0.5倍；

加强筋上端面距离螺丝柱上端面距离不小于1.0mm；

加强筋上端宽度不小于0.5mm；

加强筋下端宽度介于螺丝柱高度的0.2-0.5倍；

方法2：相邻设计

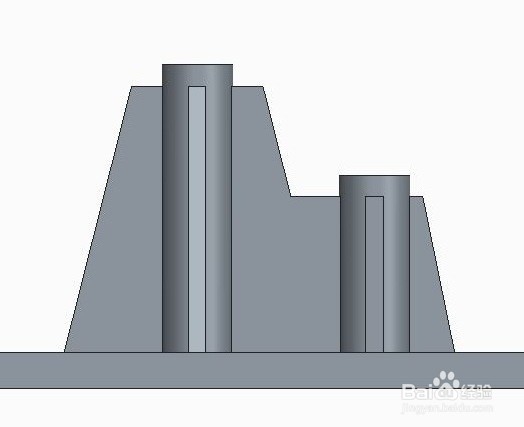

当两个螺丝柱距离较近时可以共用相邻的加强筋来简化设计，如下图所示：

方法3：减胶设计

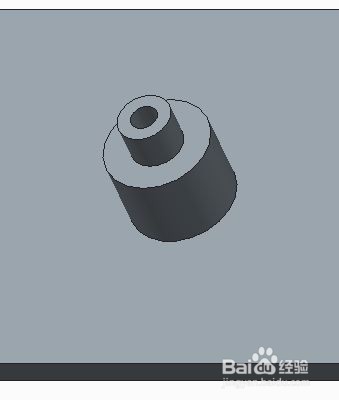

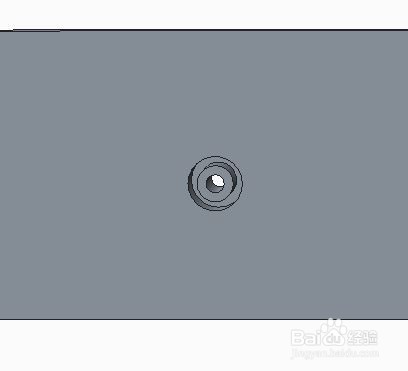

当在特殊设计中螺丝柱需要在底部设计圆台时，需要在背面减胶，使其形成薄壁型加强筋，防止塑件缩水。

方法4：拐角设计

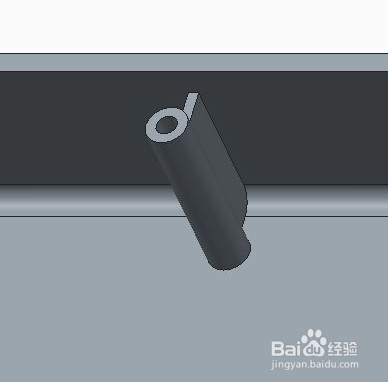

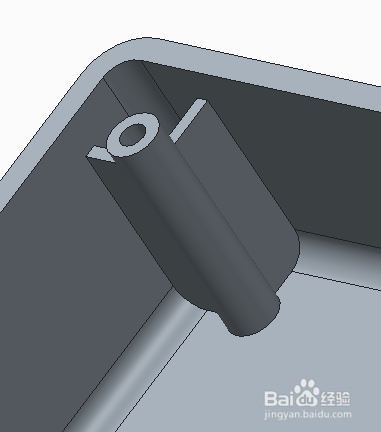

当螺丝柱位于拐角或邻近侧壁时，可设计成如下形式，加强筋厚度为侧壁厚度的0.5倍，当拐角两边的侧壁厚度不同时，加强筋厚度随之调整。
