UG10.0练习三维建模六百五十七

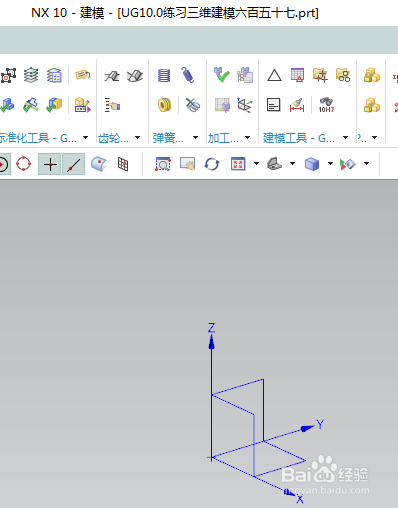

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模六百五十七

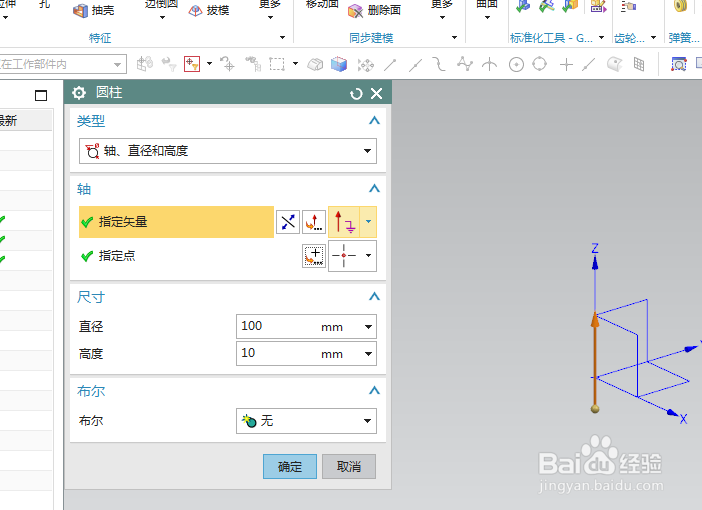

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：X坐标和Y坐标都是0，Z坐标是-5，

设置尺寸：直径100，高度10，

点击确定。

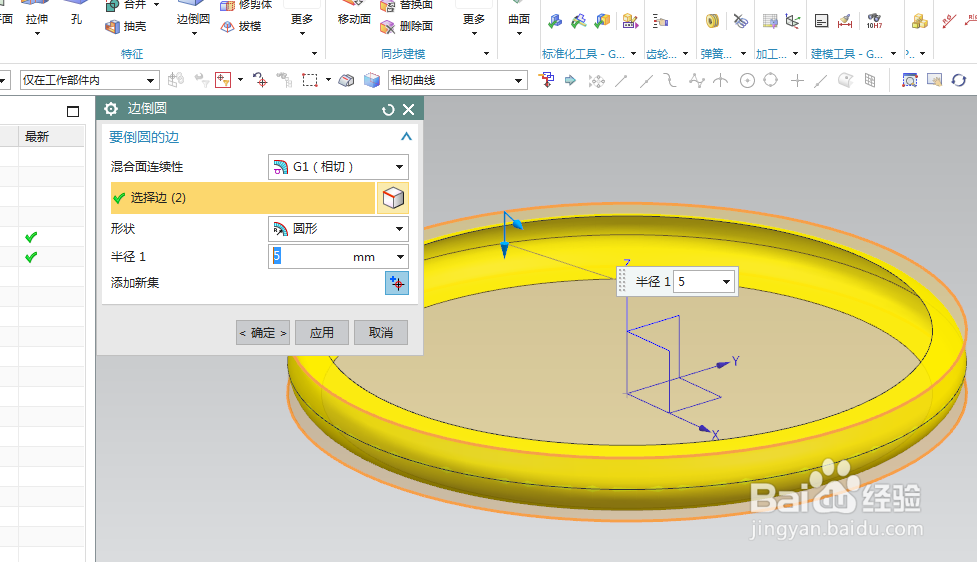

3、如下图所示，

点击工具栏中的边倒圆命令，

设置半径为R5，选择上下两个圆形边线，

点击确定。

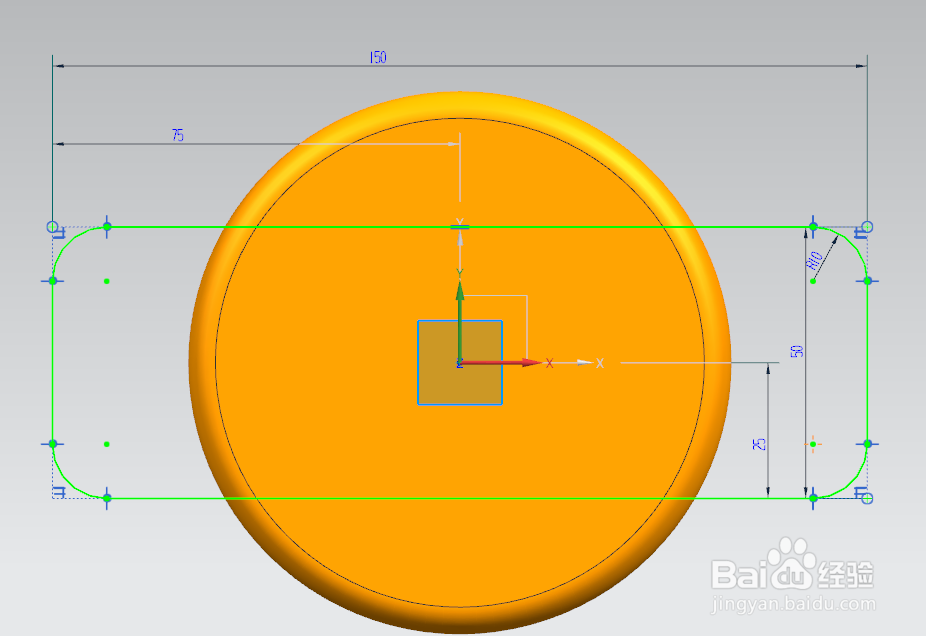

4、如下图所示。

执行【草图——XY平面——确定】，三步进入草图环境，

激活矩形命令，画一个矩形，双击修改尺寸：上边线长150，右边线长50，左边线距离纵轴75，下边线距离横轴25，

点击工具栏中的圆角命令，画四个圆角，添加几何约束，圆角等径，双击修改半径为R10，

点击完成，退出草图。

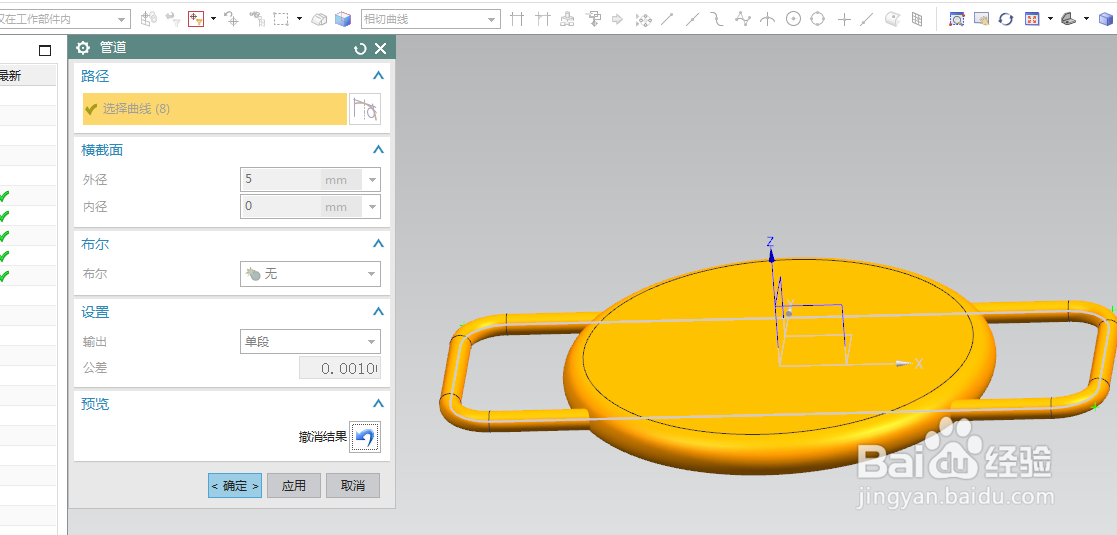

5、如下图示，

执行【菜单——插入——扫掠——管道】，

路径选择曲线，设置外径为5，内径为0，

点击确定。

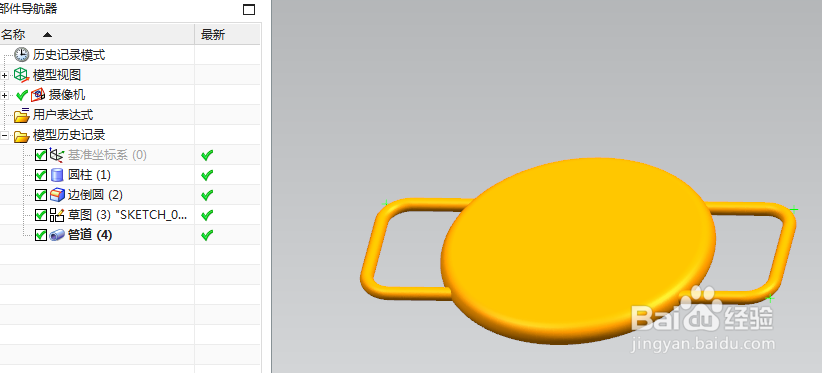

6、如下图所示，

隐藏基准坐标系，显示设置为着色。

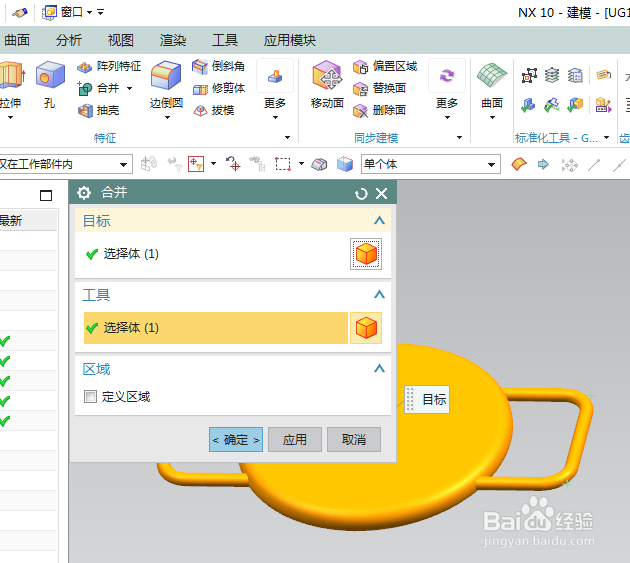

7、如下图所示，

点击工具栏中的合并命令，选择两个实体，点击确定，完成合并，

————

至此，

这个三维实体就建模完成，

本次练习结束。
