用petrel做小层砂体等厚图

1、打开wells-Global well logs-jsjl（解释结论）

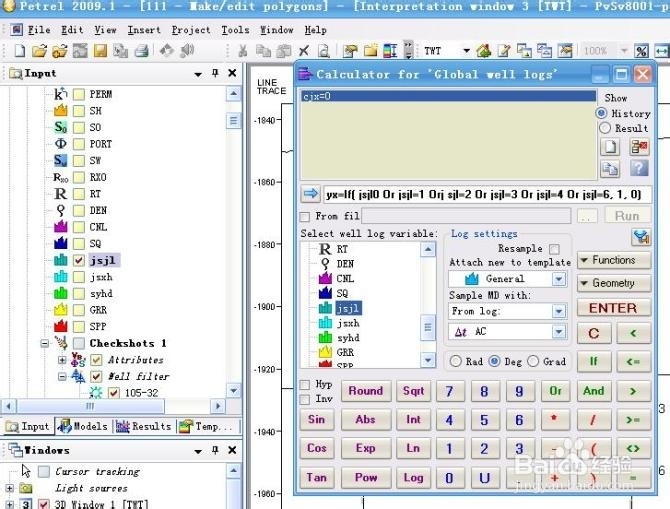

2、代码为0,1,2,3,4,6的为砂岩。点击jsjl右键出现以下窗口，

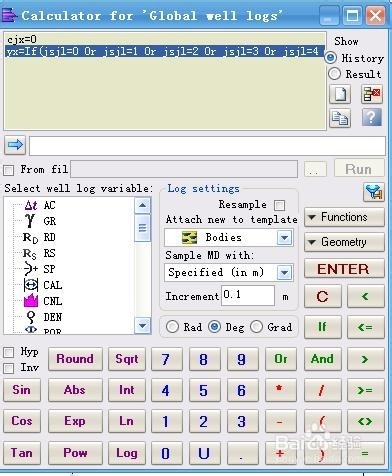

3、各种参数设置如下图，设置完后按enter结束

4、岩性就建好了

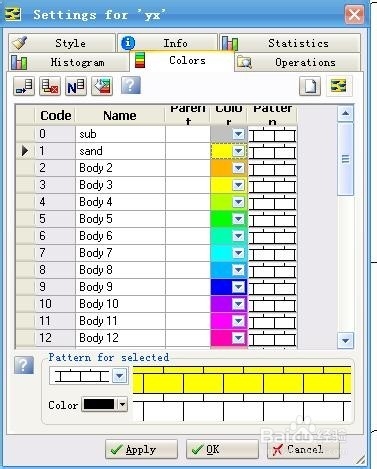

5、双击yx出现以下对话框，把代码为0的设置为sub（泥岩），1设置为砂岩（sand），并改变颜色，删除多余的body，apply-ok。

6、2复制well tops数据（ctrl+c------ctrl+v）

分层求某一小层的砂层厚度（一般默认从所选数据为顶，紧挨它的为底）

7、比如要算h7的砂岩厚度点击h7，在Attributes下插入新的属性，出现下图对话框，如图设置，过滤运行，apply-ok

8、生成z下图点蓝的部分

9、选择运行点击右键选择convert to point，会生成点数据，点击生成的点数据检查计算的正确性。

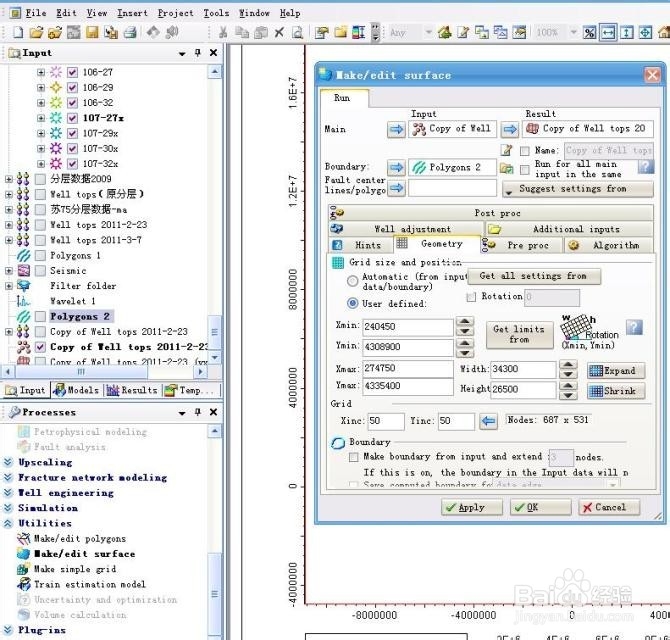

10、（新建一个map，在prosseses下---utilities-----选择编辑区域）点击make surface-----main为转换的点数据，boundary为自己刚画的palygons，其他设置如下图。

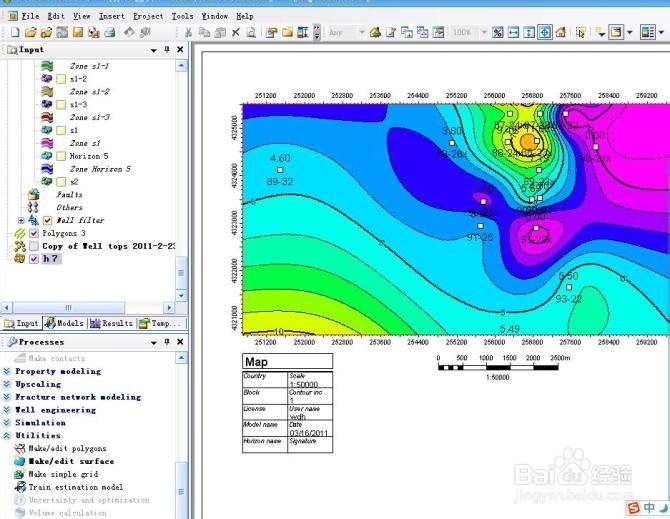

11、在上图的Algorithm下修改最小值。运行后成下图

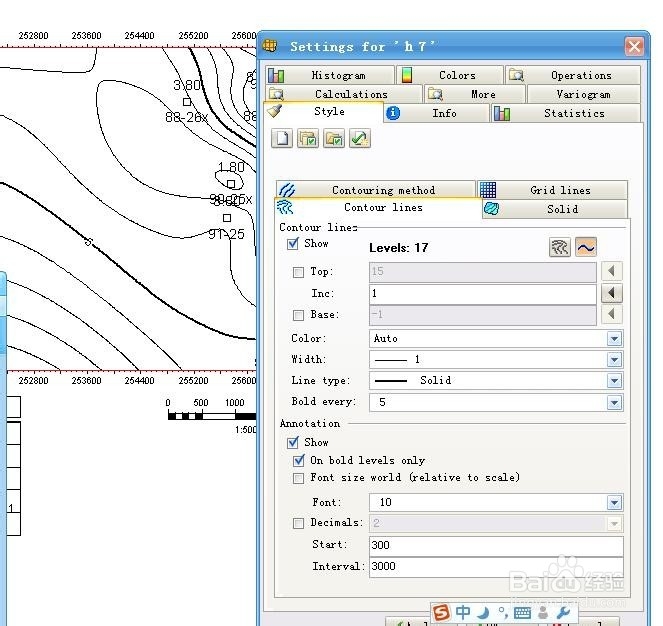

12、在下图的菜单里可以对图进行修改。
