Arduino 电位计调节LED亮度

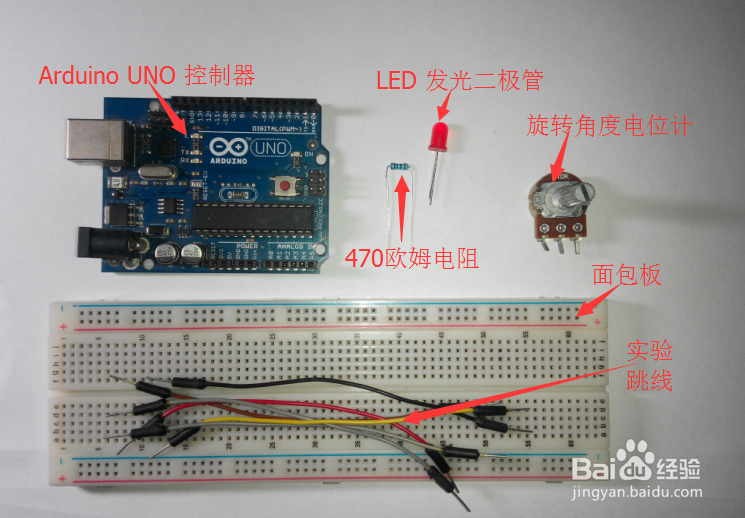

1、准备实验需要用到的硬件，如图所示：

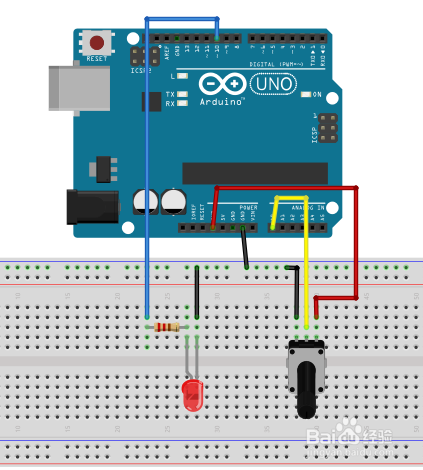

2、按照下图中的电路，进行实验硬件的连接

3、将下列程序复制到Arduino IDE中，如下图所示：#define led 10void setup(){pinMode(led,OUTPUT);}void loop(){ int val = analogRead(0); val = map(val, 0, 1023, 0, 255); analogWrite(10, val);}

4、使用USB数据线连接Arduino UNO 控制器和电脑，选择正确的板型（Arduino UNO 和）、端口，点击上传，无误情况下软件会显示如下结果。

5、代码回顾：如下图所示中的代码 val = map(val, 0, 1023, 0, 255);语法：lo荏鱿胫协ng map ( long x, long in_min, long in_max, long out_min, long out_max ) 参数：x 要映射的值in_min 映射前区间in_max 映射前区间out_min 映射后区间out_max 映射后区间作用：等比映射将位于[in_min, in_max]之间的x映射到[out_min, out_max]例如本例中val = map(val, 0, 1023, 0, 255); 作用是将模拟量从[0,1023]映射到[0,255]区间。

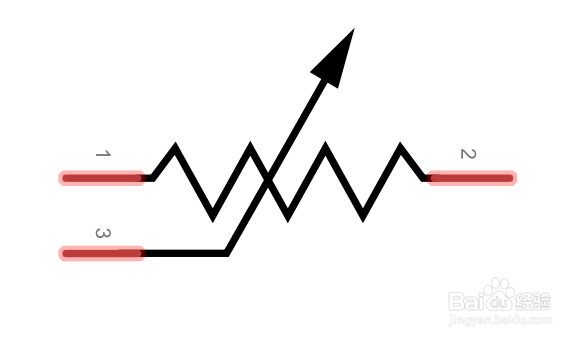

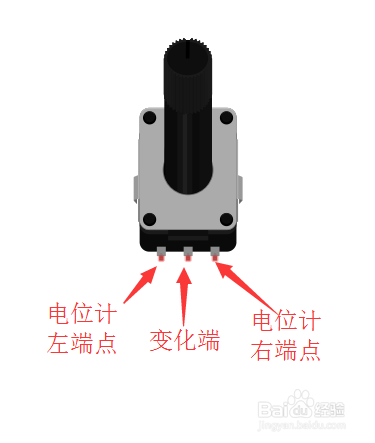

6、硬件回顾：旋转角度电位计又称为可变电阻，范围比较小，一般为几欧姆至几千欧姆之间，阻值允许偏差±5%和±10%。这种电位器通常用于电翮堠江辰源调节或大电流分压电路中。由于它是电阻丝绕制而成（相当于线圈），其电感量较大，故线绕电位器很少用于高频电路。原理图中符号及引脚定义如下图所示，电位计左右（原理图中的1、2）端点间阻值为可变电阻的总阻值，通过旋转电位计，可以改变任意端点到变化端（3）的阻值大小。

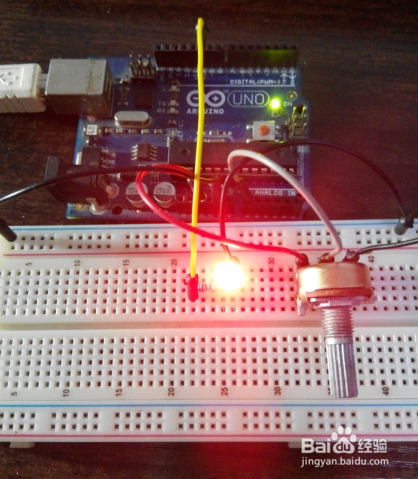

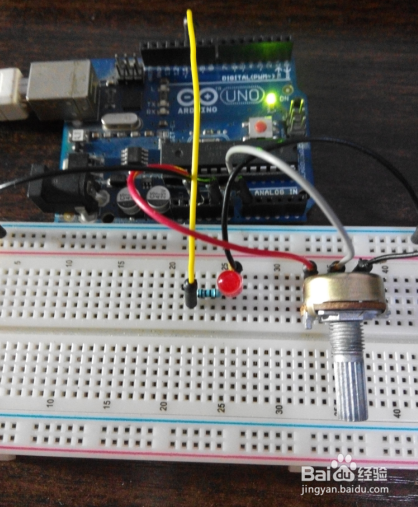

7、实验效果：当旋转角度电位计从左侧端点到右侧端点时，LED由亮逐渐变化到灭；当旋转角度电位计从右侧端点回到左侧端点时，LED由灭到亮。如下图所示，为LED的最亮状态和熄灭状态，在旋转角度电位计变化过程中，小灯有一个由亮变灭的过程。
