方案设计师中如何导入轮廓线

1、轮廓线的导入可以采取CAD导入的方式，在界面空白处点击鼠标右键：

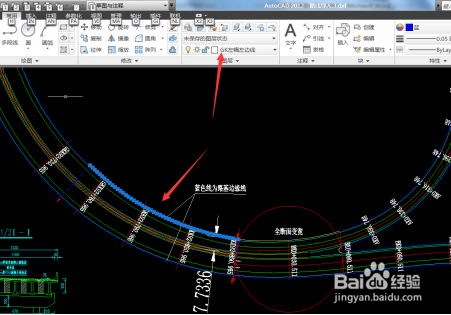

2、a) 在CAD平面总体图中将轮廓线用单独的图层定义

b) 轮廓线要分次导入，每条路线对应多条轮廓线（单幅桥2条轮廓线，双福桥4条轮廓线），导入的时候要选择对应的路线；

3、c) 选择制作好的CAD文件，必须另存为DXF格式；

d) 选择导入之后的线性名称；

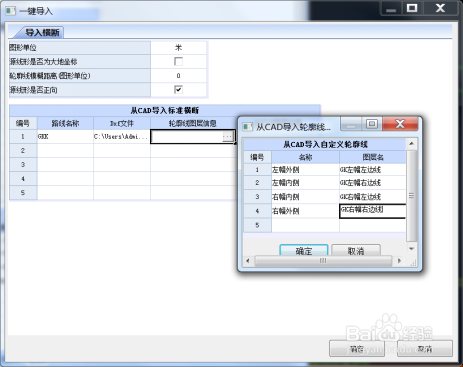

4、e) 选择需要导入的线型在DXF文件中的图层名字；

f) 注意，导入确定的瞬间，程序所导入的DXF文件不能被打开）

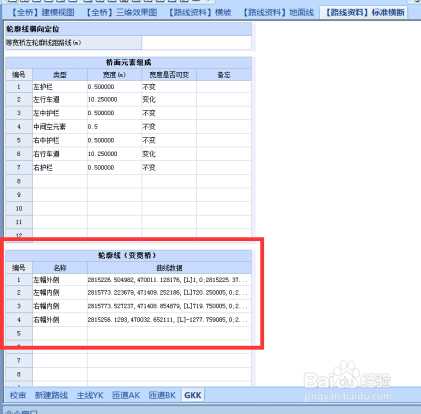

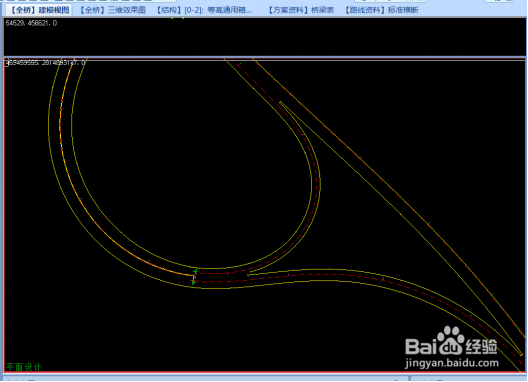

5、成功导入轮廓线后在程序的建模视口可以看到轮廓线，并且在标准横断界面关于轮廓线的线型信息就创建好了：

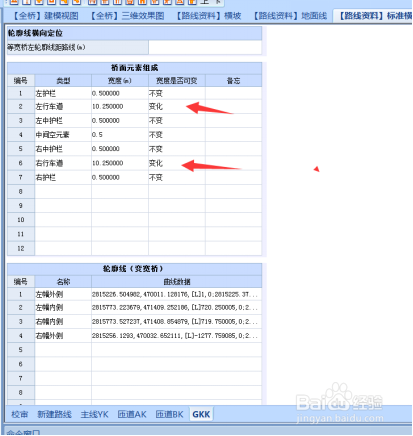

6、变宽桥的桥面元素可以将行车道的宽度设置成可变状态，这样桥宽就变成受轮廓线控制了。
