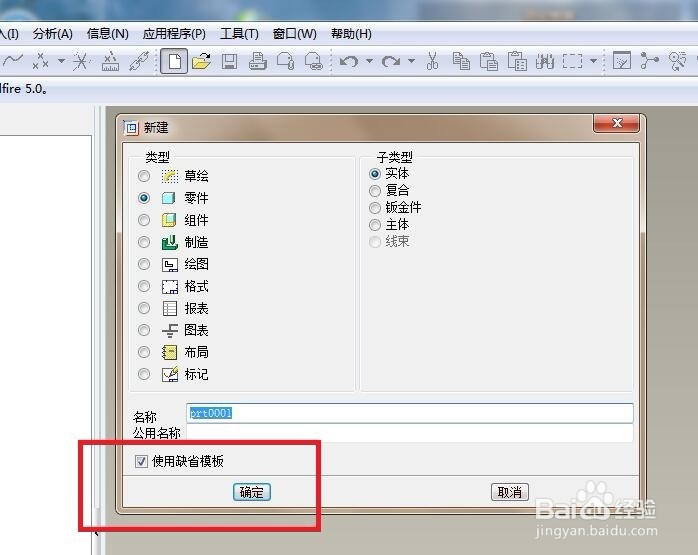

Pro/e如何造GB/T39 M16的C级方螺母呢？

1、如下图所示，

打开Pro/e5.0软件，

新建一个实体零件文件。

2、如下图所示，

1、点击工具栏中的“拉伸”图标，激活“拉伸”命令，

2、软件左上角控制栏点击“放置”，

3、软件左上角控制栏点击“定义”，

4、设计树中点击“FRONT面”为草绘平面，

5、软件右上角“草绘”对话框中点击“草绘”。

3、如下图所示，

1、激活“矩形”命令，随手画一个矩形，

2、激活“标注”命令，标注尺寸24x24，

3、激活“圆”命令，以坐标原点为圆心画圆，

4、鼠标左键双击修改圆直径为14，

5、软件右边工具箱中点击“√”，完成并退出草绘。

4、如下图所示，

软件左上角控制栏中设置拉伸高度13，

软件右上角“√”，完成并结束本次操作。

5、如下图所示，

1、激活“旋转”命令，

2、软件左上角点击“位置”、“定义”，

3、设计树中点击“TOP面”为草绘平面，

4、软件右上角“草绘”对话框点击“草绘”按钮。

6、如下图所示，

进入到草绘环境，

这里主要是画15°斜线，

其他尺寸随意。

1、激活“中心线”命令，做坐标原点画横向中心线，

2、激活“类型”命令，将左边的实体边线显示出来，

3、激活“直线”命令，画斜线段，画成封闭图形，

4、激活“标注”命令，标注尺寸15°，

5、软件右边工具箱中的“√”，完成并退出草绘。

7、如下图所示，

软件左上角控制栏中点击“去除材料”图标，

软件右上角点击“√”，完成并结束本次操作。

8、如下图所示，

进行倒角命令。

1、点击工具栏中的“边倒角”图标，激活该命令，

2、软件左上角控制栏设置尺寸为1x1，

3、实体中选择两个圆形边线，

4、软件右上角点击“√”，完成并结束本次操作。

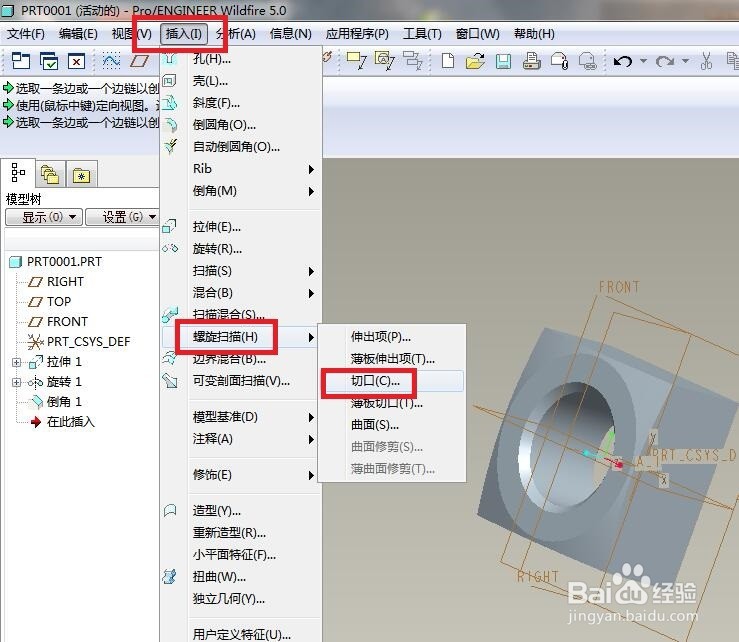

9、如下图所示，

执行【插入——螺旋扫描——切口】。

10、后面有四步操作，都很简单，

笔者偷个懒就放在这一步骤里了，请原谅。

第一幅图：菜单管理器中点击“完成”，

第二幅图：点击“TOP面”，

第三幅图：点击“正向”，

第四幅图：点击“缺省”。

11、如下图所示，

进入到草绘平面，画扫描轨迹。

1、激活“中心线”命令，过坐标原点画横向中心线，

2、激活“类型”命令，将内孔的边线显示出来，

3、激活“裁剪”命令，将刚刚显示出来的边线裁减掉，

4、激活“直线”命令，画一条直线与刚刚显示的实体边线重合，直线段可以画长一点，

5、点击右边工具箱中的“√”，完成并退出草绘。

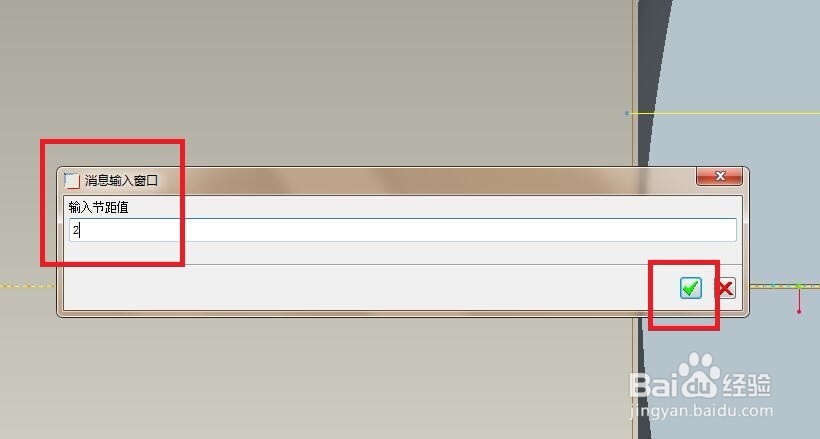

12、如下图所示，

消息输入窗口输入节距：2，

窗口右下角点击“√”。

13、如下图所示，

又一次进入到草绘环境，

画一个等边三角形，

注意尺寸1.0，及等边三角形的底边位置，不能错了。

14、如下图所示，

退出草绘之后，

先在菜单管理器中点击“正向”，

再在“切剪：螺旋扫描”对话框中点击“确定”，

————

至此，

螺母就造好了。

15、如下图所示，

为了看的更清楚，笔者将所有的基准面、基准轴等全部隐藏起来了，

————

C级方螺母GB/T 39  M16，就在下图中。
