ETCR2000钳形接地电阻测试仪说明书
第一缒幡卞渔章：注意事项
任何情况下，使用本钳表应特别注意安全。
注意本钳漉胜衲仰表所规定的测量范围及使用环境，禁止钳测动力线。
注意本钳表面板及背板的标贴文字。
开机前，扣压扳机一两次，确保钳口闭合良好。
开机自检过程中，不要扣压扳机，不能钳任何导线。
自检过程中显示“CAL6、CAL5、CAL4…CAL0、OLΩ”。
必须自检完成，显示“OLΩ”符号后，才能钳测被测对象。
钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。
避免本钳表受冲击，尤其是钳口接合面。
危险场合，强烈推荐选用本公司的防爆型钳形接地电阻测试仪。
防爆型产品，在危险场所内严禁拆卸和更换电池。
本钳表在测量时会有蜂鸣声，这是正常的。
测量导线电流不要超过本钳表的上量限。
长时间不用本钳表，请取出电池。
拆卸、校准、维修本钳表，必须由有授权资格的人员操作。
由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
本用户手册中标有“*”的内容仅限于C型。
第二章：产品简介
ETCR系列钳形接地电阻测试仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
ETCR系列钳形接地电阻测试仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。
ETCR系列钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻测试仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR系列钳形接地电阻测试仪有长钳口及圆钳口之分，见下图。长钳口特别适宜于扁钢接地的场合。
另外，C型钳形接地电阻测试仪还能测量接地系统的泄漏电流和中性线电流。
第三章：产品规格
1．系列型号
注：“√”表示有此规格。
2．量限及准确度
注：“*”仅限于C型。
3．技术规格
电源：6VDC（4节5号碱性干电池）
工作温度：-10℃-55℃相对湿度：10％-90％
液晶显示器：4位LCD数字显示，长宽47×28.5mm
钳口张开尺寸：32mm
钳表质量(含电池)：长钳口1160g；圆钳口1120g钳表尺寸：长钳口长285mm、宽85mm、厚56mm圆钳口长260mm、宽90mm、厚66mm
防爆产品的防爆标志：ExiaⅡBT3
保护等级：双重绝缘结构特点：钳口方式
量程换档：自动
外部磁场：＜40A/m
外部电场：＜1V/m
单次测量时间：1秒
电阻测量频率：＞1KHz
电阻测量最高分辨率：0.001Ω
电阻测量范围：0.01-1000Ω
*电流测量范围：0-20A
*被测电流频率：50/60Hz
*可存储测量数据：99组
*电阻报警临界值设定范围：1-199Ω
*电流报警临界值设定范围：1-499mA
注：“*”仅限于C型。

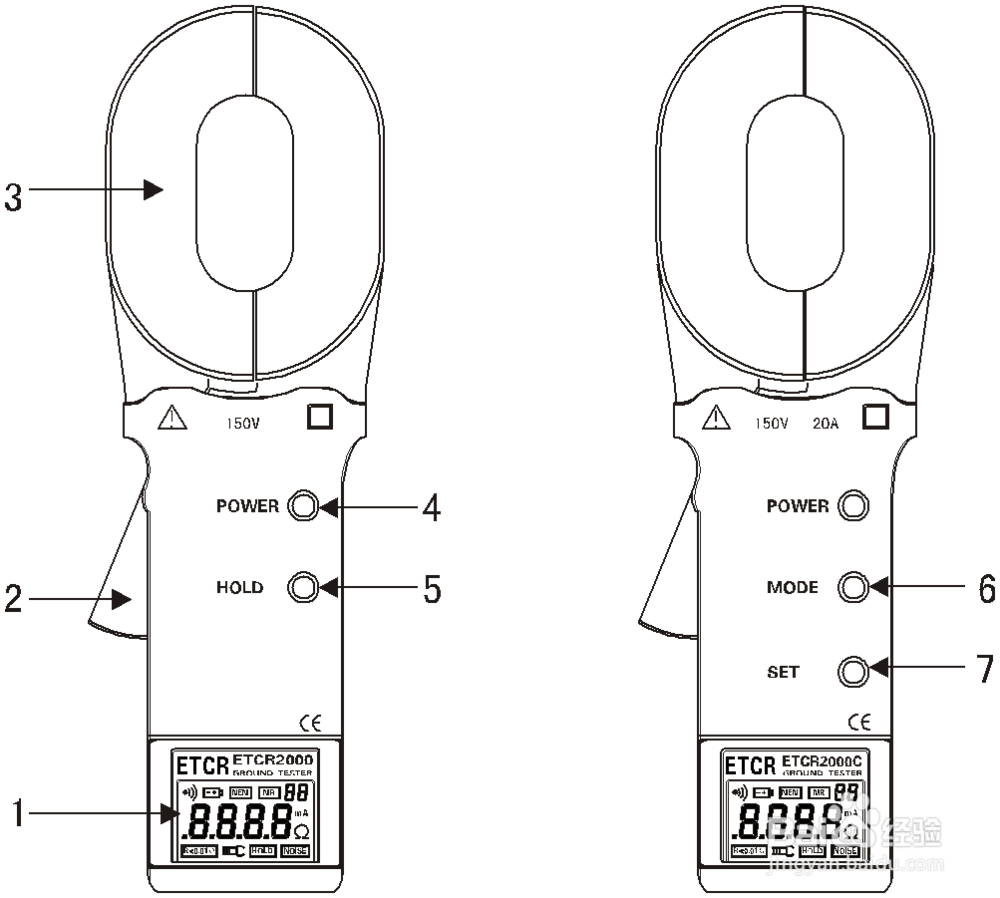

第四章：钳表结构
1.液晶显示屏
2.扳机：控制钳口张合
3.钳口：长钳口65×32mm；圆钳口Φ32mm
4.POWER键：开机/关机/*退出
5.HOLD键：锁定/解除显示
*6.MODE键：功能模式切换键（电阻测量/电流测量/数据查阅）
*7.SET键：组合功能键（与MODE键组合实现：锁定/解除/存储/设定/查看/翻阅/清除数据）
注：“*”仅限于C型。
第五章：液晶显示

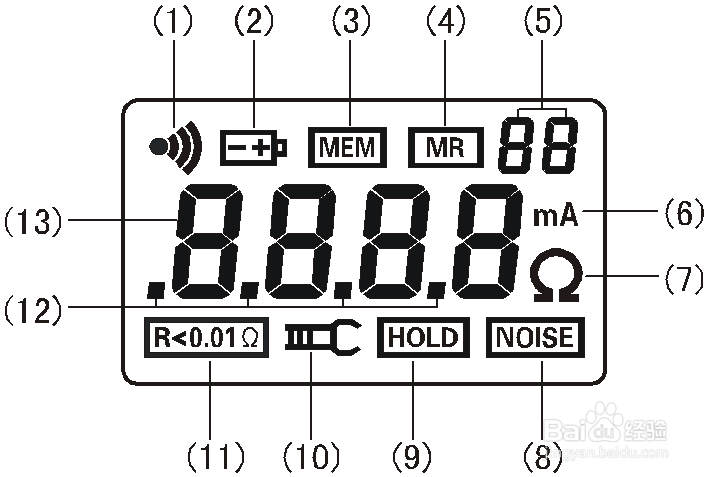

1．液晶显示屏
⑴.报警符号
⑵.电池电压低符号
⑶.存储数据已满符号
⑷.数据查阅符号
⑸.2位存储数据组编号数字
⑹.电流单位
⑺.电阻单位
⑻.杂讯信号
⑼.数据锁定符号
⑽.钳口张开符号
⑾.电阻小于0.01Ω符号
⑿.十进制小数点
⒀.4位LCD数字显示
2．特殊符号说明
⑴.钳口张开符号，钳口处于张开状态时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。
⑵.电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。
⑶.“OLΩ”符号，表示被测电阻超出了钳表的上量限。
⑷.“L0.01Ω”符号，表示被测电阻超出了钳表的下量限。
*⑸.“OLA”符号，表示被测电流超出了钳表的上量限。
*⑹.报警符号，当被测量值大于设定报警临界值时该符号闪烁显示。
*⑺.存储数据已满符号，内存数据已满99组，不能再继续存储数据。
*⑻.查阅数据符号，在查阅数据时显示，同时显示所存数据的编号。
注：“*”仅限于C型。
3．显示示例

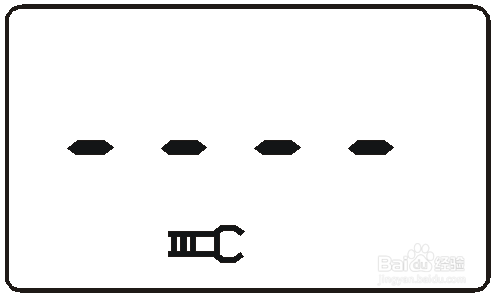

⑴．——钳口处于张开状态，不能测量
⑵．——被测回路电阻小于0.01Ω
⑶．——被测回路电阻为：5.1Ω

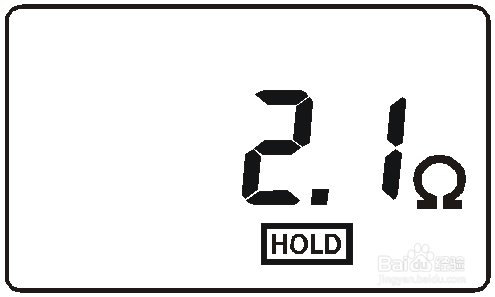

⑷．——被测回路电阻为：2.1Ω
——锁定当前测量值：2.1Ω

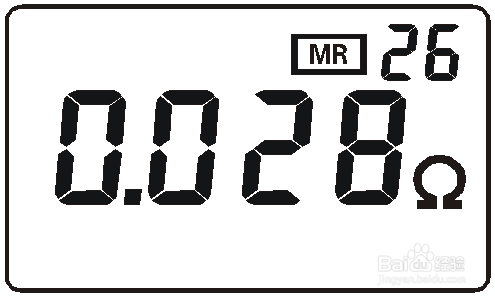

*⑸．——查阅存储的第26组数据
——被测回路电阻为：0.028Ω

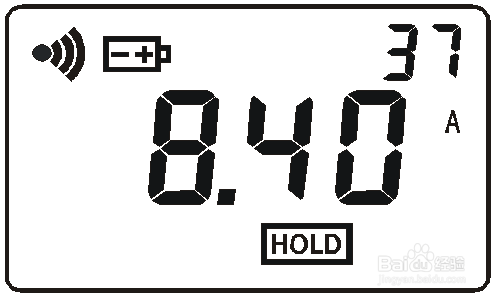

*⑹．——报警功能启动，被测电流超过设定报警临界值
——电池电压低显示，此时不能保证测量的准确度
——被测量的电流为：8.40A
——锁定当前显示值
——作为第37组数据存储当前锁定值

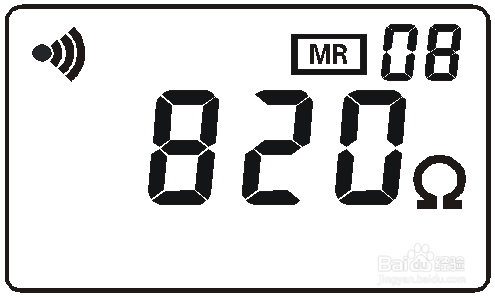

*⑺．——报警功能启动，被测电阻超过设定报警临界值。
——查阅所存第08组数据
——被测量的电阻为：820Ω
注：“*”仅限于C型。

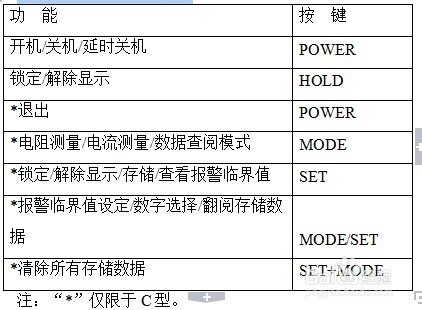

第六章：功能速查表
第七章：操作方法
1．开机
开机前，扣压扳机一两次，确保钳口闭合良好。

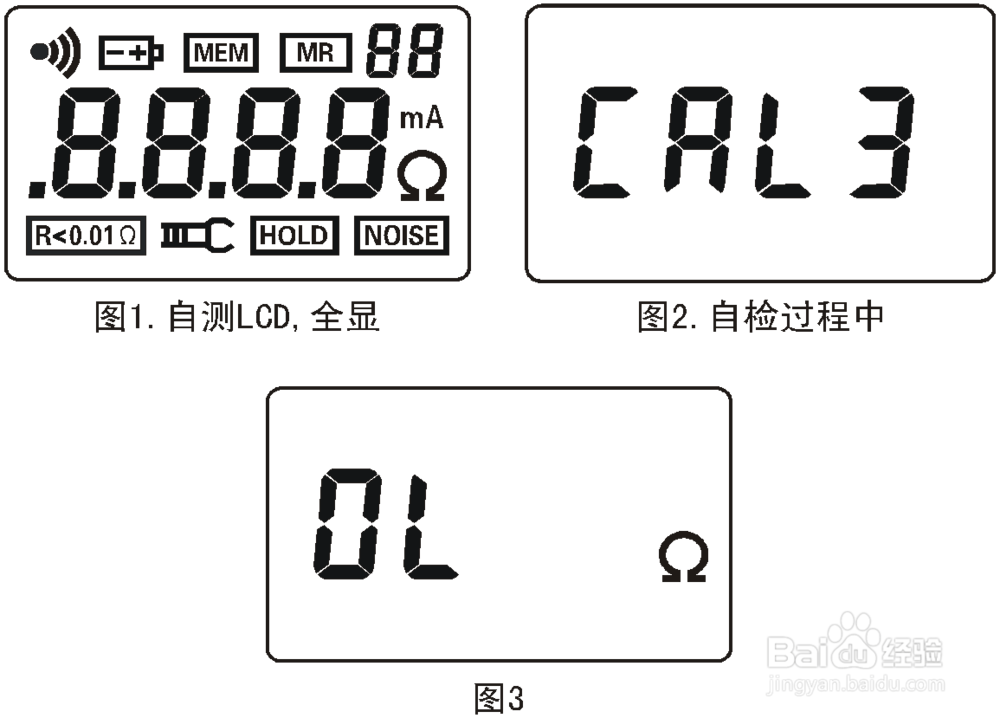

按POWER键，进入开机状态，首先自动测试液晶显示器，其符号全部显示，见图1。然后开始自检，自检过程中依次显示“CAL6、CAL5、CAL4…CAL0、OLΩ”，见图2。当“OLΩ”出现后，自检完成，自动进入电阻测量模式，见图3。
自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。
自检过程中，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。
自检过程中，若钳口钳绕了导体回路，测量结果是不准确的，请去除导体回路重新开机。

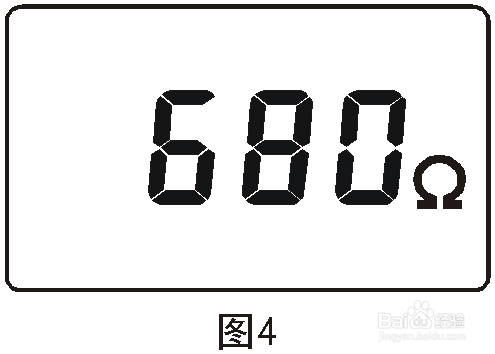

如果开机自检后未出现“OLΩ”，而是显示一个较大的阻值，见图4。但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用。
*C型自检完成显示“OLΩ”的同时还闪烁显示符号，见图5。因空载电阻“OL”已超出电阻报警临界值。
2．关机
钳表在开机后，按POWER键关机。
钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。在闪烁状态按POWER键可延时关机，钳表继续工作。
在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。
*C型在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按POWER键关机。
*C型在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按POWER键关机。
3．电阻测量
开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。

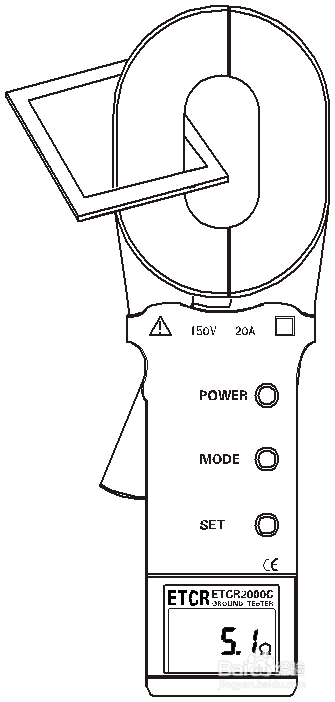

用户认为有必要，可以如下图所示用随机的测试环检验一下。其显示值应该与测试环上的标称值
一致（5.1Ω）。
测试环上的标称值是在温度为
20℃下的值。
显示值与标称值相差一个字，
是正常的。
如：测试环的标称值为5.1Ω
时，显示5.0Ω或5.2Ω都是正常的。
显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图3。

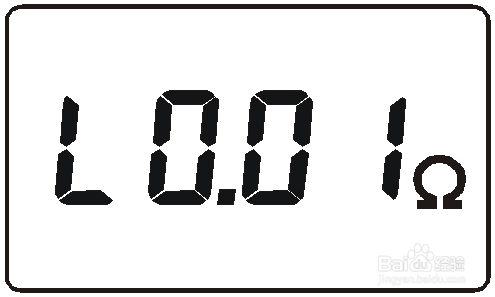

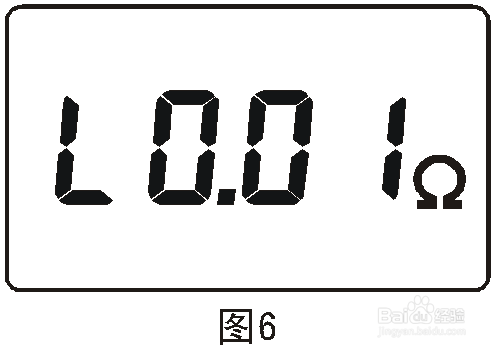

显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。
在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。
*闪烁显示符号，表示被测电阻超出了电阻报警临界值。
*C型在其他模式下，按MODE键能切换到电阻测量模式。
*C型在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按MODE键能切换到电阻测量模式。
*C型在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按MODE键能切换到电阻测量模式。
*4．电流测量

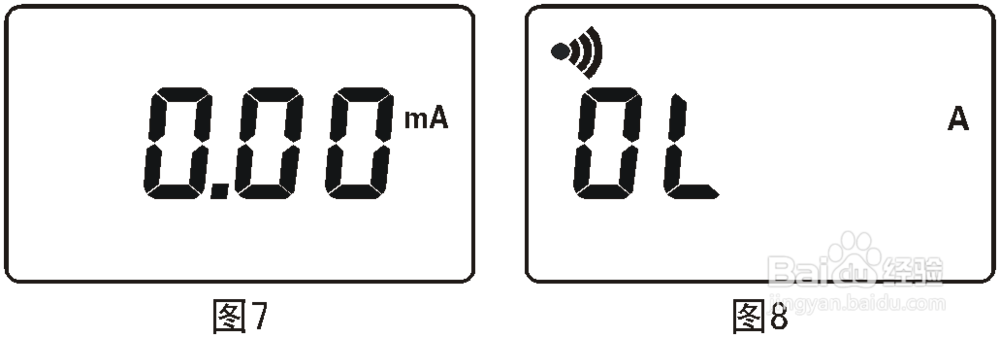

开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按MODE键，钳表进入电流测量模式，显示“0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。
钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。
闪烁显示符号，表示被测电流超出了电流报警临界值。
在其他模式下，按MODE键能切换到电流测量模式。
在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按MODE键能切换到电流测量模式。
在设定报警临界值状态下，需先按POWER键或按SET键3秒退出设定报警临界值状态，再按MODE键能切换到电流测量模式。
5．数据锁定/解除/存储
在电阻测量过程中，按HOLD键锁定当前显示值，显示HOLD符号，再按HOLD键取消锁定，HOLD符号消失，可继续测量。
*C型在电阻或电流测量时，按SET键锁定当前显示值，显示HOLD符号，同时，将此锁定值作为一组数据依次自动编号并存储，再按SET键或POWER键取消锁定，HOLD符号消失，返回测量状态。循环上述操作，能存储99组数据。若存储已满，闪烁显示MEM符号。

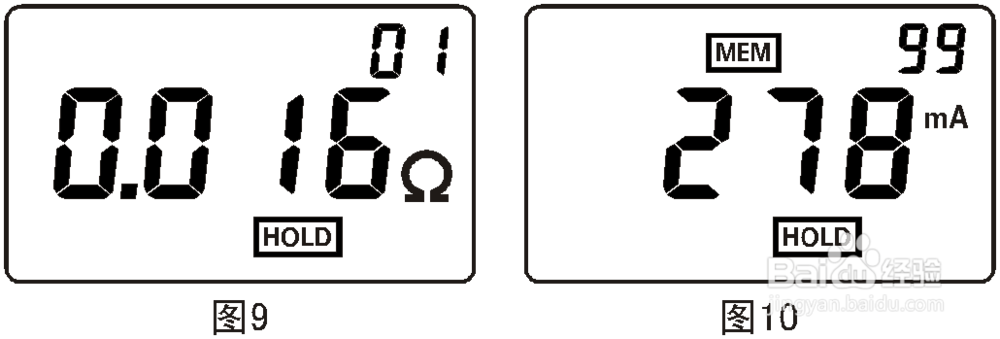

*如图9，锁定被测电阻0.016Ω，同时作为第01组数据存储。
*如图10，锁定被测电流278mA，同时作为第99组数据存储，此时内存已满。
*在数据查阅模式下，按MODE键切换到测量模式，才能进行数据锁定、存储操作。
*在报警临界值设定状态下，需先按POWER键或按SET键3秒退出报警临界值设定状态，才能进行数据锁定、存储操作。
*关机后再开机，不会丢失所存数据。
*6．数据查阅

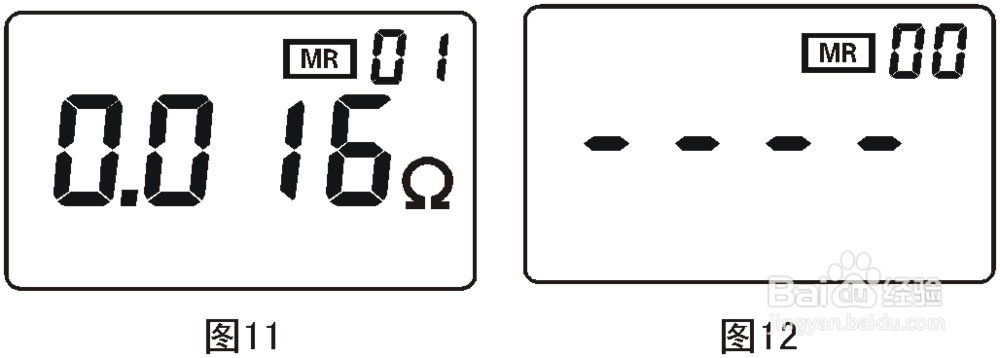

按MODE键进入查阅存储数据模式，且默认显示所存的第01组数据，见图11。再按SET键，向下循环翻阅所存数据，翻阅到最后一组数据后自动返回到第01组数据。若无存储数据，显示见图12。
在报警临界值设定状态下，需先按POWER键或按SET键3秒退出报警临界值设定状态，再按MODE键切换到查阅存储数据模式。
*7．报警临界值设定

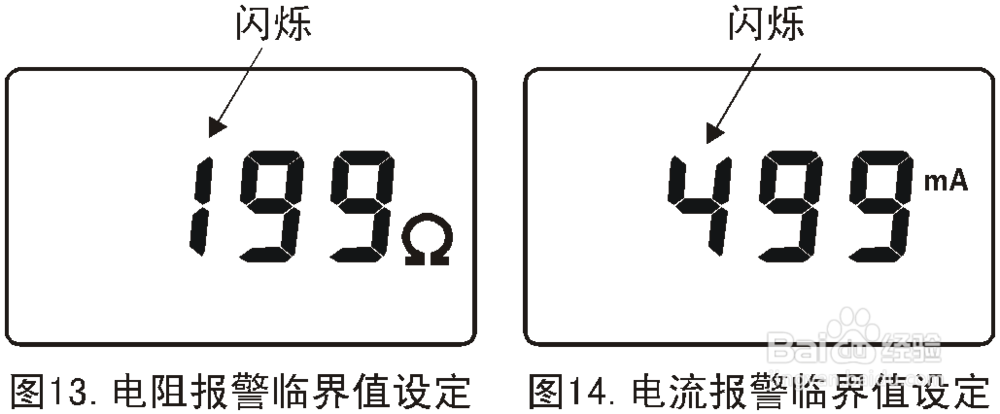

按MODE键进入电阻或电流测量模式，按SET键3秒后进入设定报警临界值功能，此时最高位数字闪烁，先设置最高位，见图13、图14。按MODE键切换高位到低位的数字，在当前位数字闪烁时按SET键改变“0、1、…9”的数字，各位数字设置完毕后，按SET键3秒确认当前设定的报警临界值。设定成功闪烁显示报警临界值，然后自动回到测量模式。
设定过程中或设定成功后，按POWER键同样可以退出报警临界值设定功能，返回测量状态。
在数据查阅模式下，需按MODE键切换到测量模式，才能进行报警临界值设定操作。
*8．报警临界值查看
按MODE键进入电阻或电流测量模式，按SET键3秒后进入查看报警临界值，其高位闪烁显示，每次查看的是上次设定的值。再按SET键3秒或POWER键退出查看，返回测量状态。

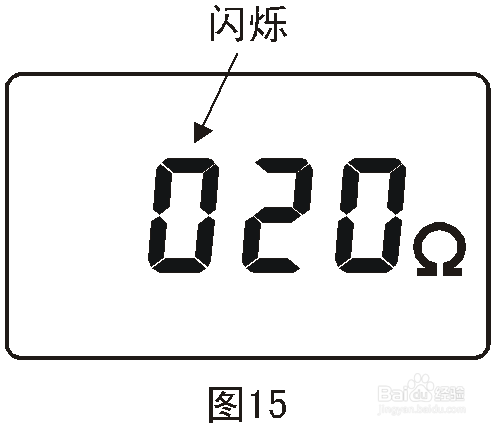

如图15，上次设定的电阻报警临界值为20Ω。
*9．数据清除
按MODE键进入查阅存储数据模式，按SET键+MODE键，自动清除所有存储数据。即按住SET键不放开的同时按MODE键。
数据清除完毕后显示见图12。
在HOLD状态下，需先按SET键或POWER键退出HOLD状态，再按MODE键进入查阅存储数据模式，然后按SET键+MODE键清除所有存储数据。
在报警临界值设定状态下，需先按POWER键或按SET键3秒退出报警临界值设定状态，再按MODE键进入查阅存储数据模式，然后按SET键+MODE键清除所有存储数据。
注：“*”仅限于C型。
