简易PLC一体机程序设置说明

简易PLC一体机分为继电器输出型（R）与晶体管输出型（T），8进8出，12进12出，16进16出(可选择继电器输出、晶体管输出)；支持简单的逻辑运算、时间控制、定时控制、计数控制等功能。无需梯形图，软件等复杂编程，中文指令，彩屏显示，每条指令作用清晰易懂，只需要会接线，一般电气工程师即可看懂并进行现场编程，具有编程简单、使用容易的特点，大大降低了使用成本。同时也可以作为多路时间继电器模组使用，每路可独立或联动控制，实现比传统单路时间继电器更复杂的功能。

工具/原料

简易PLC一体机

直流电源24V/2A

普通电线

面板按键功能描述

“设置”：①在运行状态下，长按“设置”键 3 秒可进入“总菜单”，此时程序暂停运行。

②在运行状态下，短按“设置”键可进入编程状态。

“←”“→”：在 编程 或 设置 状态下可左/右方向移动光标位；在运行状态下 可翻页显示 5 个监控画面轮流切换(1、时钟显示 2、定时器监控，3、计数器监控，4、计时器监控，5、模拟量输入监控/脉冲数据监控)

“↑”“↓”：在 编程 或 设置 状态下可上/下方向移动光标位；在运行状态同时也在监控画面时 可上/下查看更多信息；

“+”“-”：在 编程 或 设置 状态下为 可对光标选中对象的数据进行+/-；在 运行 状态下 可翻页显示 20 个程序的动态运行状况

“删除”：在编程状态下按删除键可删除光标指示位置的语句(支持长按连续删除)

“插入”：在编程状态下按插入键可在光标指示位置的语句前添加一句新的指令备注：指令输入不需要“确认”或“保存”动作，输入指令后退出编程状态即可保存。

“总菜单”说明

①运行状态下长按“设置”3 秒可进入”总菜单”（此时“设置”键代表“确认”的意思）

②通过“←” “→”键切换光标选择需要进入的菜单。

③按下“设置”键即可进入其中的子菜单进行相应的参数设置操作。

④子菜单调整完毕后短按“设置”键，即可保存设置并返回上一级菜单。

⑤“总菜单”状态下选择“返回”并按下“设置”键即可退出总菜单并返回程序运行状态

总菜单以及子菜单的详细描述请看下图所示:

程序拷贝功能描述：

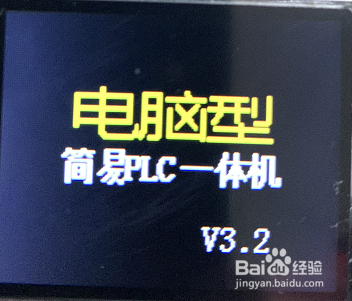

首先要留意 PLC 固件版本号：每次通电时，简易 PLC 开机会显示版本号 。程序复制功能 与 电脑编程功能要求 PLC 版本号必须为 V3.0 或以上。只有双方都符合以上版本号 才能支持复制。

母体编好程序，且保证程序密码 和 管理密码都设为 000000

确定支持复制功能后，用导线把两台机的 485 口对接，A接A，B接B。

母体处于正常运行状态下

此时 分机 需要长按“设置键” 进去“系统设置” 把里面的“程序导入”打开 ，然后按“设置键”确认即可自动拷贝母体代码

注意事项

程序拷贝功能需注意母体程序密码 和 管理密码都设为 000000
