定华电子外测液位计安装解析

1、罐壁打磨首先，我们要对罐子外壁进行打磨，打磨面积大于Φ80mm

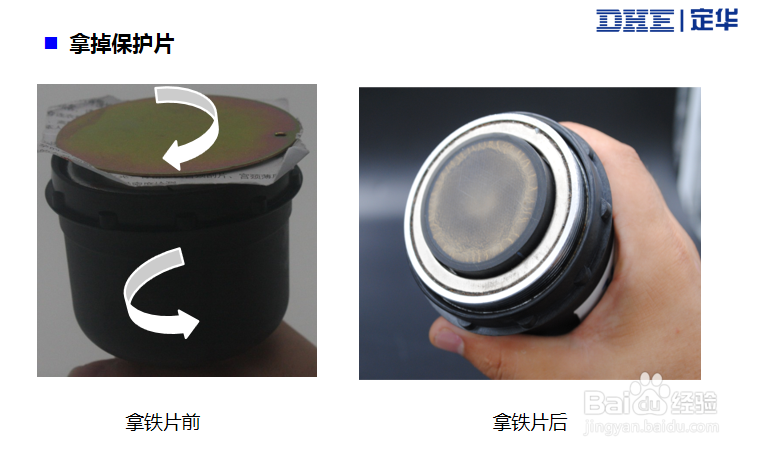

2、拿掉保护片拿出探头，去掉探头保护片。

3、涂抹耦合剂密封圈套在遮蔽罩外沿上，探头芯涂抹硅脂1.5-2mm厚度

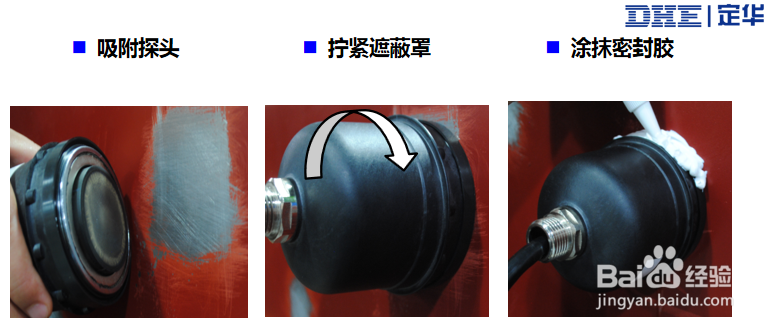

4、吸附探头 拧紧遮蔽罩 涂抹密封胶

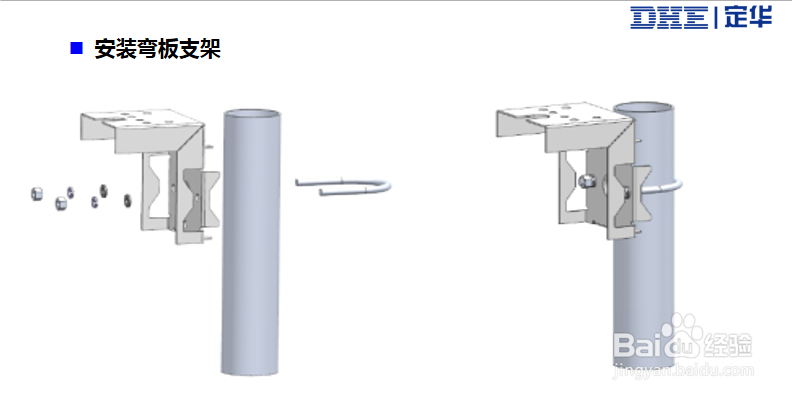

5、安装弯板支架弯板支架通过U型卡和M8螺母固定在DN50（2"）立管

6、安装主机使用安装辅料里的十字盘头螺钉M8*14、平垫8、弹垫圈8把主机固定在安装支架上。

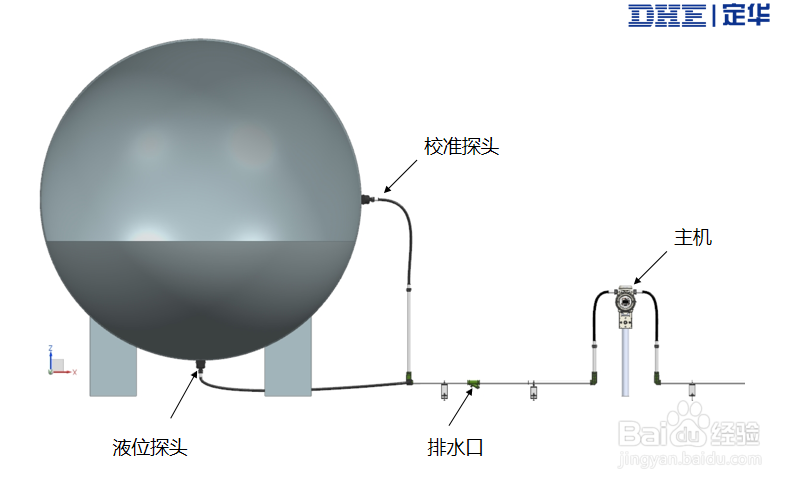

7、管线敷设管线接口螺纹：仪表主机的管线接口为G1/2“内螺纹，测量探头管线接口为 G1/2”外螺纹 。用户一般配DN20（6‘）镀锌管接口为G3/4“外螺纹，需要对应的转接头，包装辅料袋里配备了转接头。软管连接： 主机和测量探头就近部分的软连接管由防爆挠性管连接，其余部分管线配DN20（6'）镀锌管。连接测量探头的软管不可有较大的扰矩力，防止测量探头脱落。密封及排水：主机的进线口必须加对应孔径的密封圈及金属垫片（自带），锁紧线缆防止进水；测量探头到主机之间敷设管的最低处须有排水口，比如排水型的防爆隔离密封盒（用户配备）。防干扰：仪表管线应避免与电机、马达等强干扰的线路平行敷设。

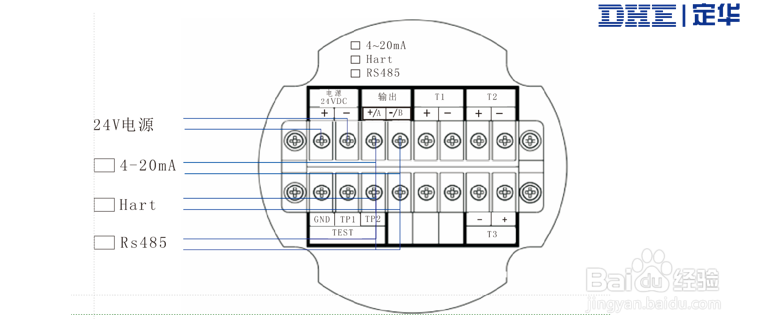

8、仪表接线4~20ma仪表有源信号输出，控制室接无源卡件Hart仪表无源信号输出，控制室接有源卡件 。RS485 Modbus信号输出，控制室接RS485卡件
