17款瑞风 S7 电动尾门 专车专用安装流程图

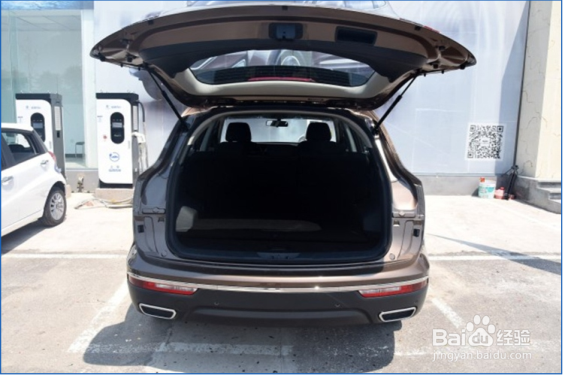

1、原车尾箱效果图

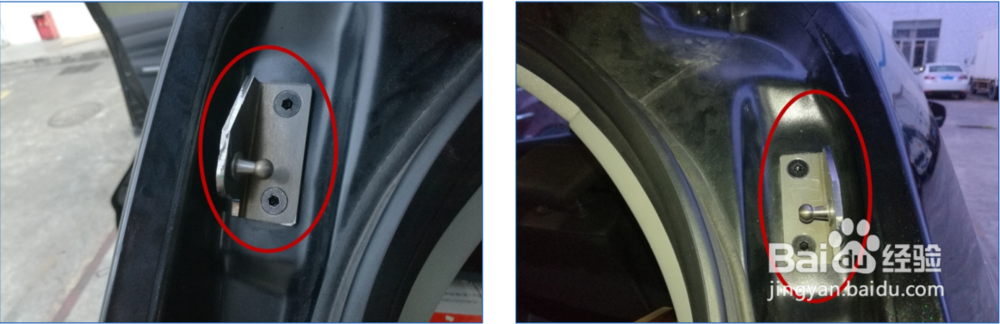

3、取下原车撑杆、车身支架 与尾门球头钉

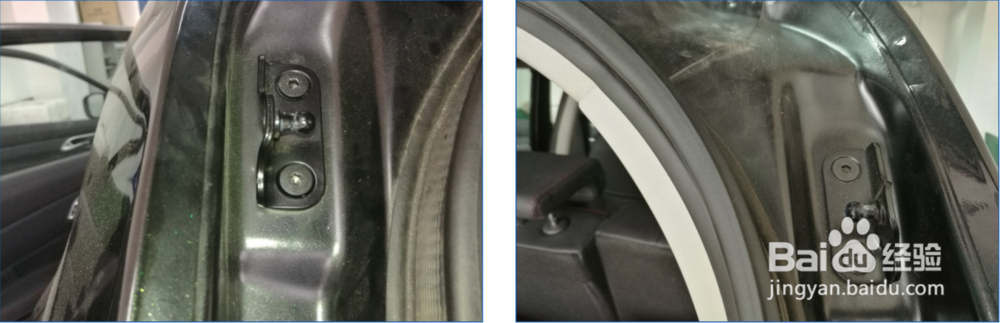

4、换上我司车身支架与尾门球头钉，注意在球头钉底部加上垫片；否则会引起原车铁皮变形

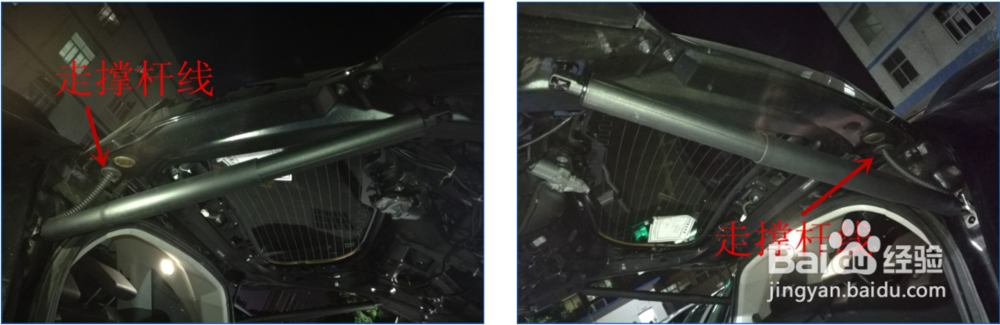

5、装好撑杆钱砀渝测（L杆为左撑杆，R杆为右撑杆），注意球头帽的卡簧要卡到位，否则会掉杆；在尾门如图走撑杆线并装好硅胶塞（如图所示）

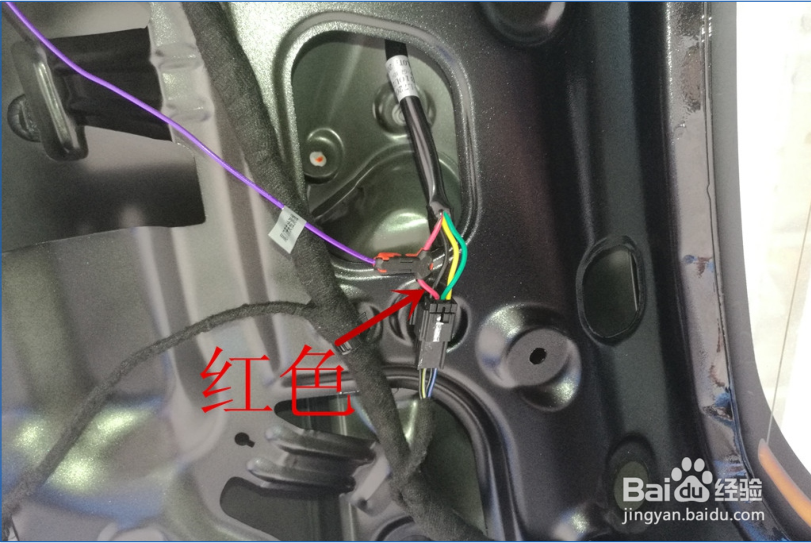

7、用我司的尾门开关检测线（紫色）夹到原车尾门开关线束上的红色线上

9、撬开主驾驶位B柱装饰板，再把侧门边上的转接头拔出，用我司的开门检测线夹到座子红白色线上（如图所示）

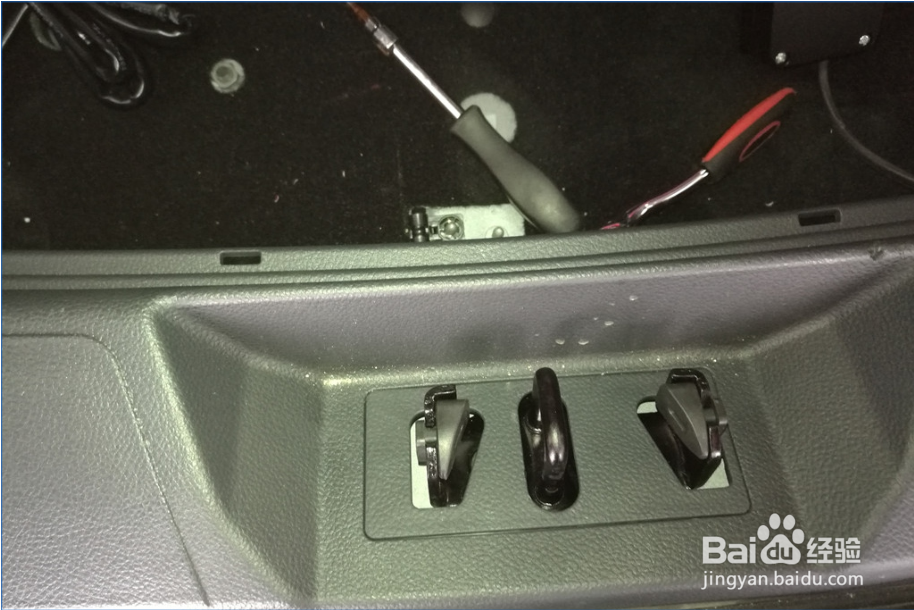

11、取下原车装饰板与原车锁钩

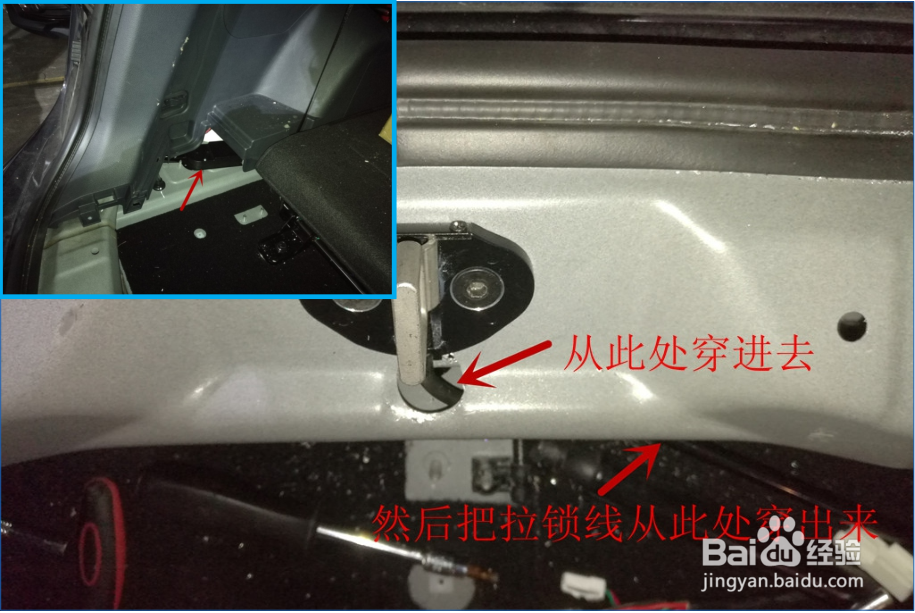

13、把电吸盒取下如图穿过拉锁线打好锁钩，再把电吸盒装好固定尾箱左侧如图所示

15、如图位置固定好控制 键3下开/关尾门

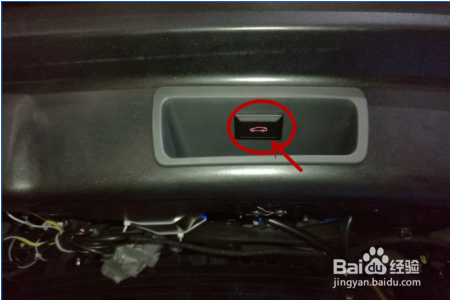

17、用我司配送的22MM的开孔器在如图位置打孔装上我司通用后按键（如图所示）
