CAN-bus总线现场布线和接口简介

1、接线盒布线

CAN-bus总线中的短线（总线到CAN节点之间的距离）小于0.3米时，可以直接采用接线盒布线

2、三通布线

CAN-bus总线中的短线（总线到CAN节点之间的距离）大于0.3米时，可以采用三通布线，使总线至CAN节点的距离小于0.3m，从而保证可靠通讯。如下图

3、接线盒和三通布线

CAN-bus总线中的短线（总线到CAN节点之间的距离）大于0.3米时，为了布线方便，可以同时选用接线盒和三通布线，如下图：

1、单CAN接口设计

单个CAN接口——CANH信号、CANL信号和屏蔽地。

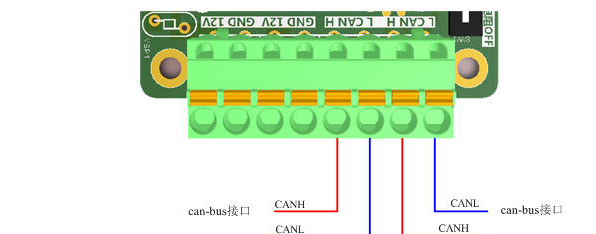

2、 双CAN接口设计

两个CAN-bus接口，CAN-bus接口定义：CANH、CANL，两个CAN-bus通讯接口是完全一样的，在这里，就相当一个三通接口，方便总线方式的连接。
