Altium Designer16 软件如何绘制总线及分支线

1、绘制总线

2、单击菜单栏中的“Place (放置)”\“Bus  (总线)”命令,

或单击“Wiring(连线)”工具栏中的(放置总线)按钮，

或按快捷键+<B>,此时光标变成十字形状。

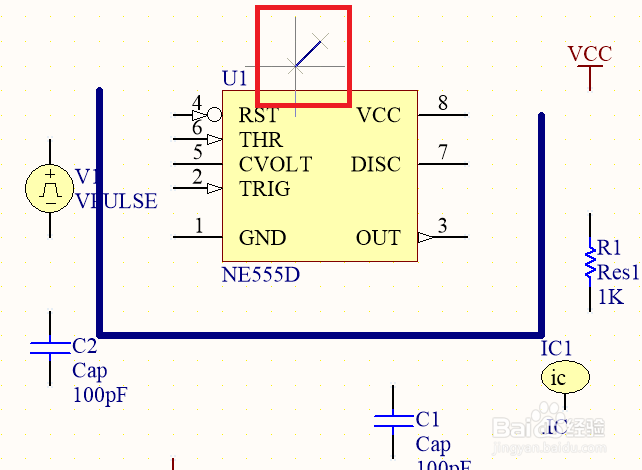

3、将光标移动到想要放置总线的起点位置，单击确定总线的起点。然后拖动光标，

单击确定多个固定点,最后确定终点。

总线的放置不必与元件的引脚相连，它只是为了方便接下来对总线分支线的绘制而设定的。

4、设置总线的属性。在放置总线的过程中，用户可以对总线的属性进行设置。双

击总线或在光标处于放置总线的状态时按<Tab>键，弹出如图所示的“Bus (总线)”对话框，在该对话框中可以对总线的属性进行设置。.

1、绘制总线分支线

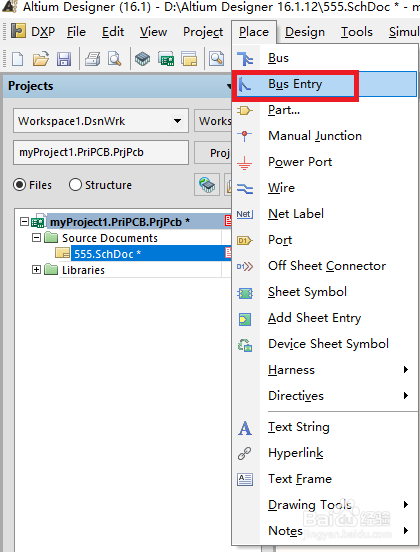

2、单击菜单栏中的“Place (放置)”\“Bus Entry (总线入口)”命令，或单击“Wiring(连线)”工具栏中的 (放置总线入口)按钮，或按快捷键+<U>,此时光标变成十字形状。

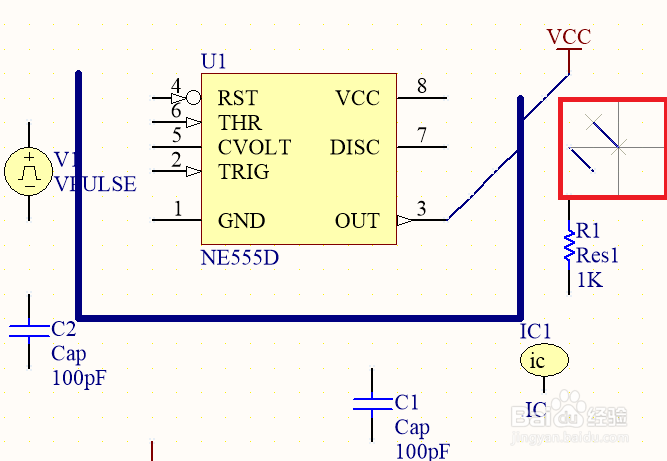

3、在导线与总线之间单击，即可放置一段总线入口分支线。同时在该命令状态下，

按<Space>键可以调整总线入口分支线的方向。

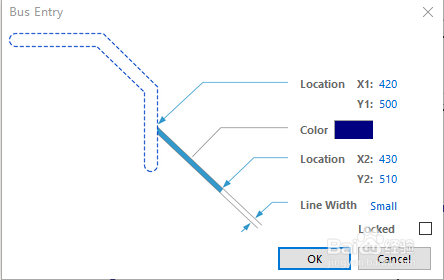

4、设置总线入口的属性。在放置总线入口分支线的过程中，用户可以对总线入口

分支线的属性进行设置。双击总线入口或在光标处于放置总线入口的状态时按<Tab>键,弹出如图所示的“Bus Entry (总线入口)”对话框，在该对话框中可以对总线分支线的属性进行设置。
