掌上电脑主板尾插出错分析思路

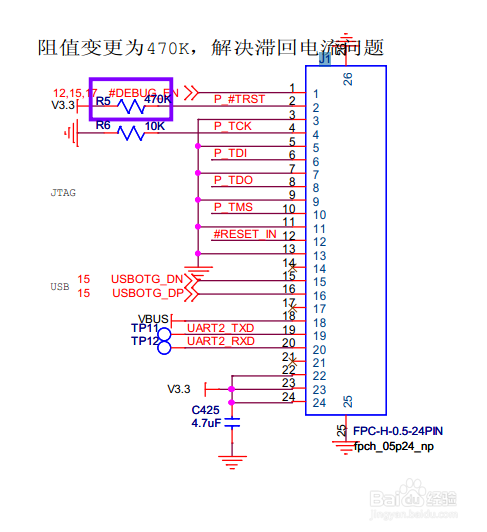

1、针对A6主板（整机）尾插出错问题，分析思路可参考如下：首先：使用尾插测试工装确认是尾插板本身问题，还是尾插排线问题，排除这两者问题后，分析以下电路

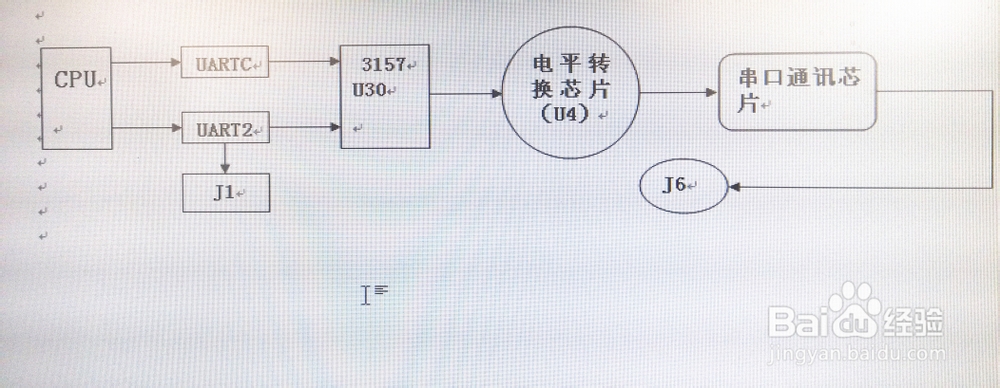

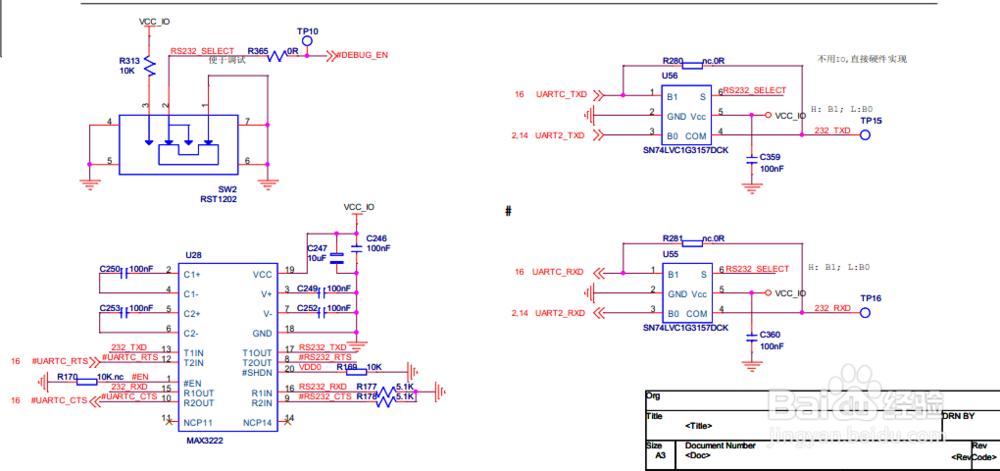

2、上图中，J6为尾插排线接线座，尾插出错主要测量RS232_TXD、RS232_RXD、#RS232_RTS、#RS232_CTS、PWDN、VDD信号有无问题。与之关联电路如下：

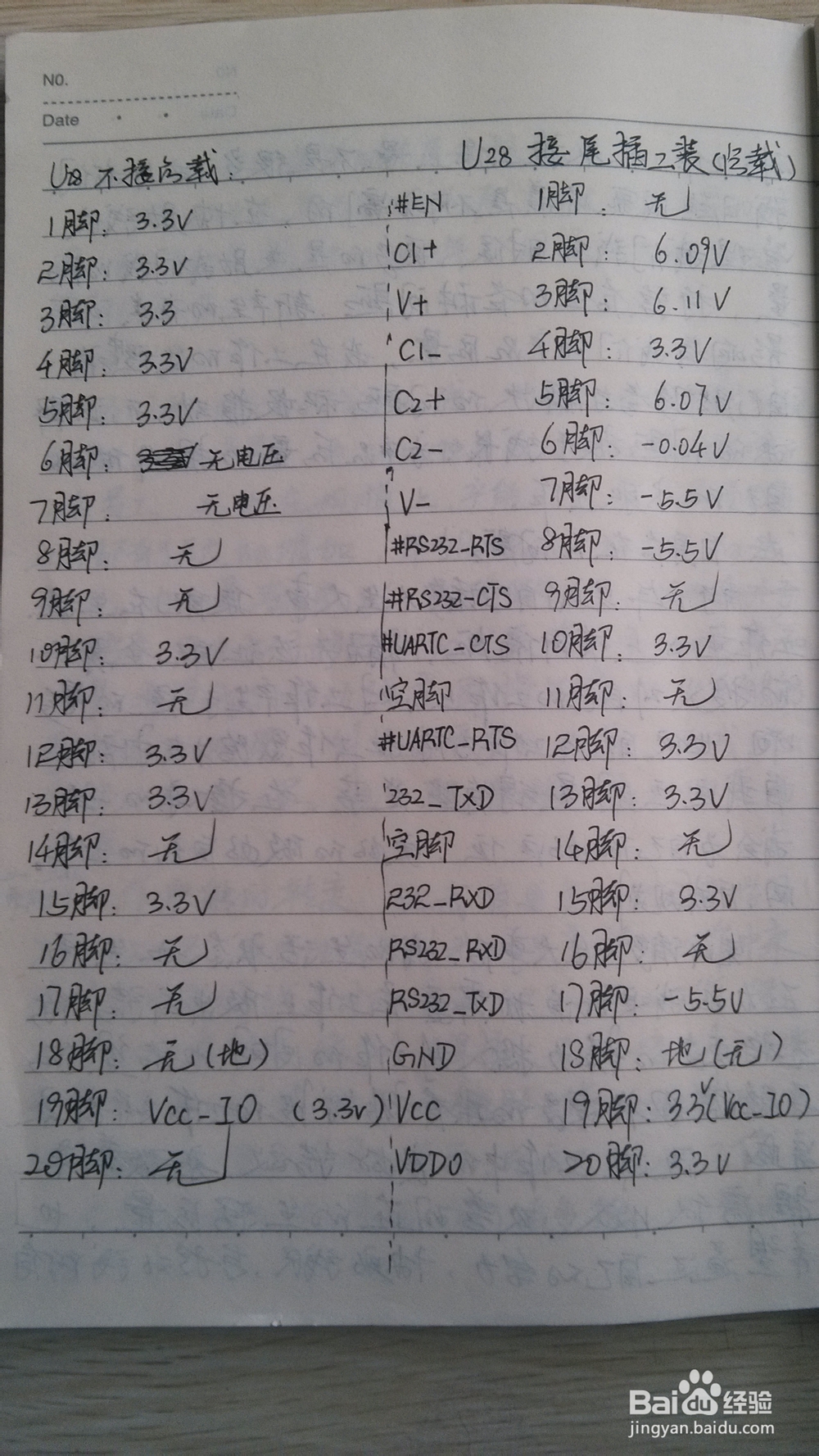

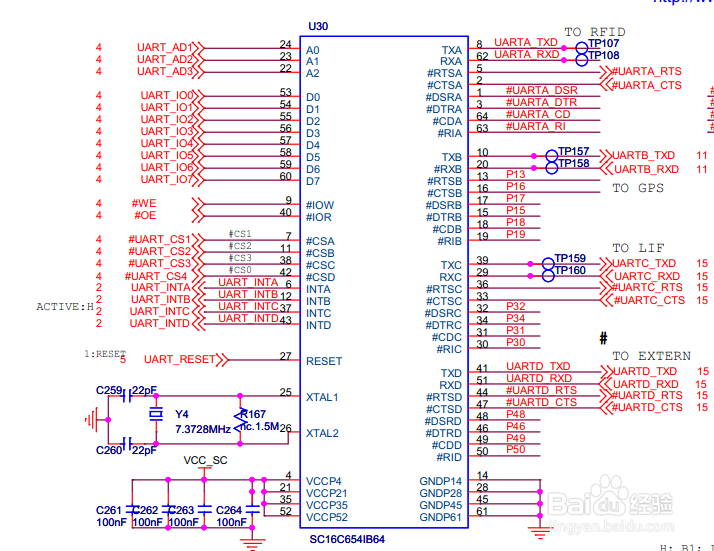

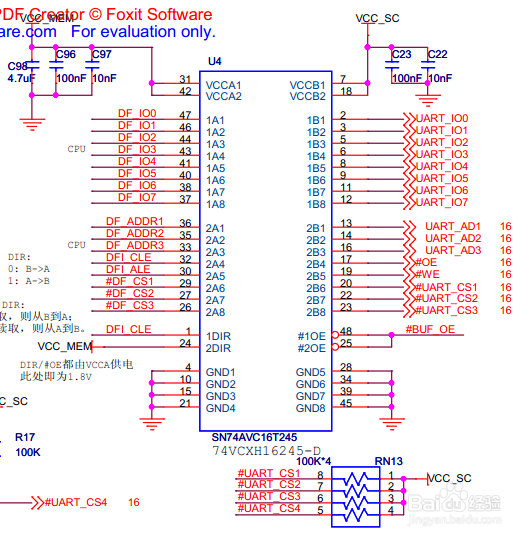

3、上图中，U28为串口通戟螂胂淠讯芯片，U55、U56为逻辑开关，用于选择使用的通讯协议UARTC\UART2。当UARTC或UART2通讯协议信号电压出错，将会影响尾插测试。下方两张图中，其一为不连接诔粢螬鲥尾插，U28芯片各脚电压和连接尾插，各脚电压，测试这些脚，通过电压是否正确来判断U28和其周边电路的好坏。U4为逻辑电平转换芯片，将CPU输出的DF信号转换为串口通信协议信号UART信号，在通过串口扩展芯片U30转换为UARTC信号，与尾插信号关联，若U4或是U30焊接不良或损坏，将影响尾插测试。

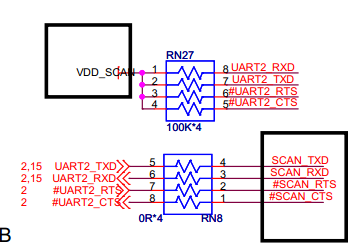

4、排阻R鲍伊酷雪N33连接UARTC信号，若排阻虚焊或是连焊，会导致信号不良，影响尾插。排阻RN8、RN27连接UART2信号，若排阻虚焊或连焊，则会导致信号不良，影响诔粢螬鲥尾插出错。 排阻RN33、排阻RN8、RN27为连接尾插信号的关联信号，在维修时可以重点查这些地方。
