怎样快速看懂电工图纸

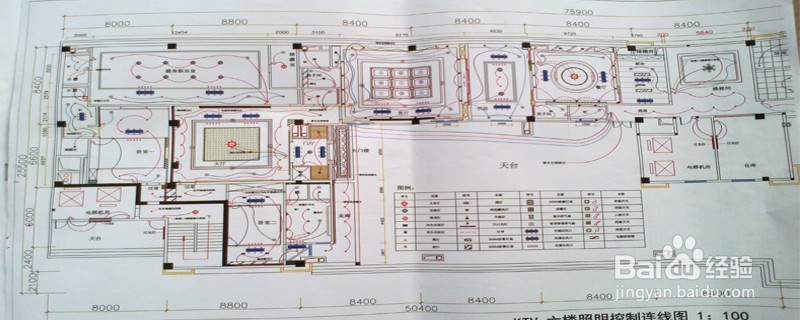

1、电工图是电工技术中各种电磁关系、电信号关系，电气设备布置安装地图地统称。主要分为①电路图、②磁路图、③电气系统图、④电气施工图、⑤电工技术中地框图和信号流图。

2、识图步骤有：1．阅读设备说明书，了解设备的机械结构、电气传动方式、设备的使用操作方法等作用。

3、2．看图纸说明，搞清设计的内容和施工要求，才能了解图纸的大体情况。图纸说明包括图纸目录、技术说明、元件明细表和施工说明等。3．看主标题栏，了解电气图的名称及标题栏中有关内容，凭借有关的电路基础知识，同时大致了解电气图的内容。

4、4．看概略兔脒巛钒图(系统图或框图)，了解整个系统或分系统的概况，为进一步理解整个系统或分系统的工作打下基础。5．看电路图，电路图是电气图的核心，应先看相关的逻辑图和功能图。6．看接线图，接线图是以炼蓄晦擀电路图为依据绘制的，因此要对照电路图来看接线图。看接线图时，也要先看主电路，再看控制电路。
