SolidWorks绘制零件图:[3]标注基体尺寸
在系列二中我们画了一个矩形,但是没有标准尺寸,我们可以通过标准基体尺寸来确定矩形的尺寸。
单击标准工具栏上的“选择”。
![SolidWorks绘制零件图:[3]标注基体尺寸](https://exp-picture.cdn.bcebos.com/fdb4f00d3aceaad7bc130251eee7340f6578b8cf.jpg)

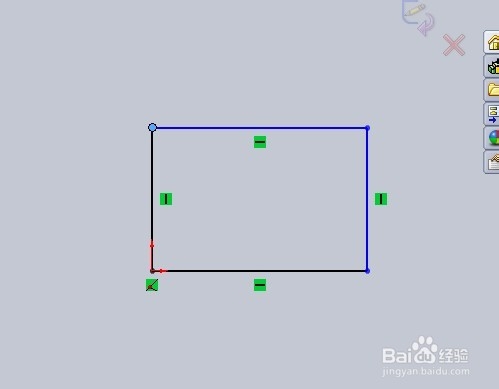

拖动一条蓝色边,或拖动顶点以调整矩形的大小。
![SolidWorks绘制零件图:[3]标注基体尺寸](https://exp-picture.cdn.bcebos.com/65390a23beb9763ef7bab5656ad06de89b61b0cf.jpg)
单击草图 CommandManager的“智能尺寸”。
![SolidWorks绘制零件图:[3]标注基体尺寸](https://exp-picture.cdn.bcebos.com/d04eec260d9a310ef3e1e79931b842406bfea2cf.jpg)
选择矩形的上边线,在线条以上单击以放置尺寸,弹出“修改”窗口,将数值改为120,单击“√”。
![SolidWorks绘制零件图:[3]标注基体尺寸](https://exp-picture.cdn.bcebos.com/91091efc77f7980ea8584dc2d4db3620b83a91cf.jpg)

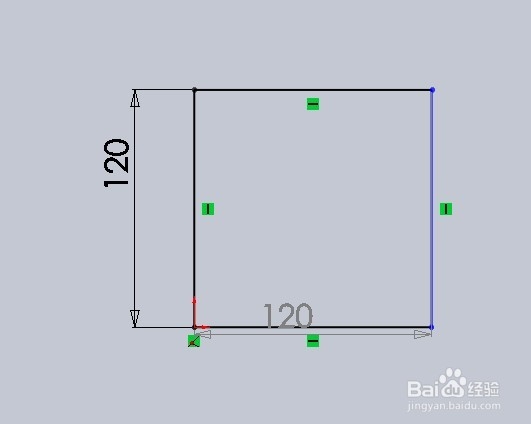

按照步骤4,把左右二边的也设为120,就确定好就矩形的尺寸了。
![SolidWorks绘制零件图:[3]标注基体尺寸](https://exp-picture.cdn.bcebos.com/8974c38a59de45078b7836c35e413a8ca70885cf.jpg)
