eNSP接入层到汇聚层的互联互通，实例解读

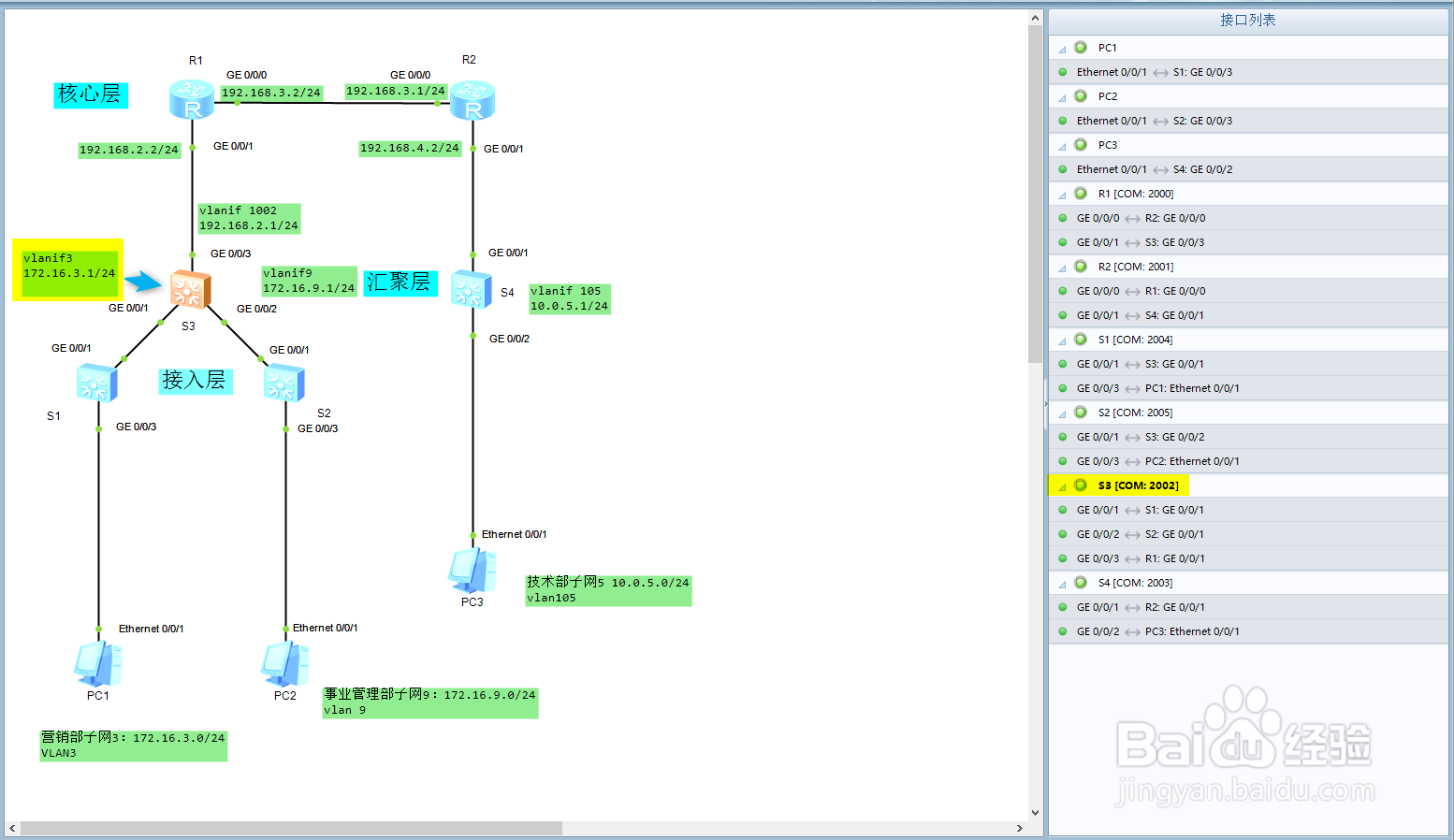

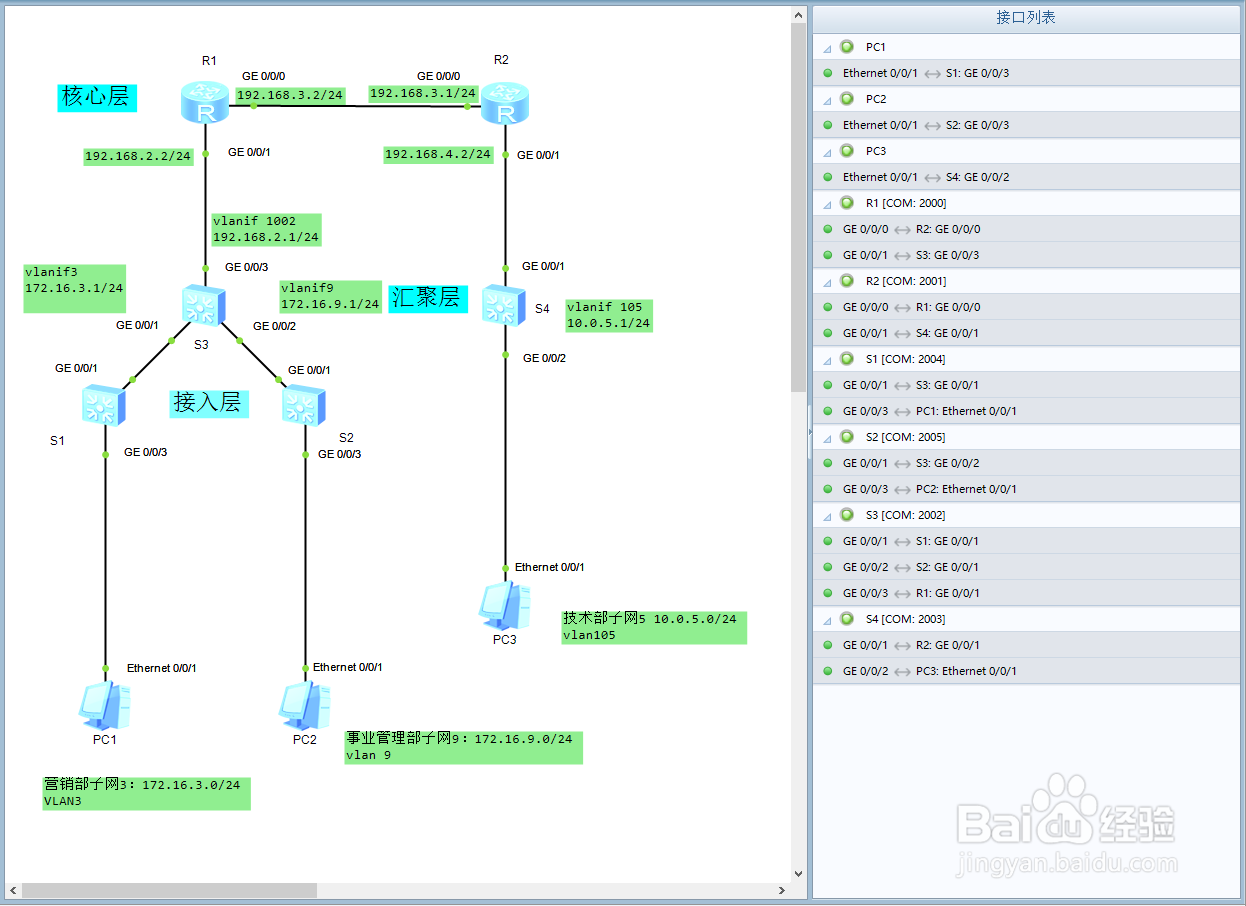

1、选择小型局域网拓扑图与接口，如图所示。

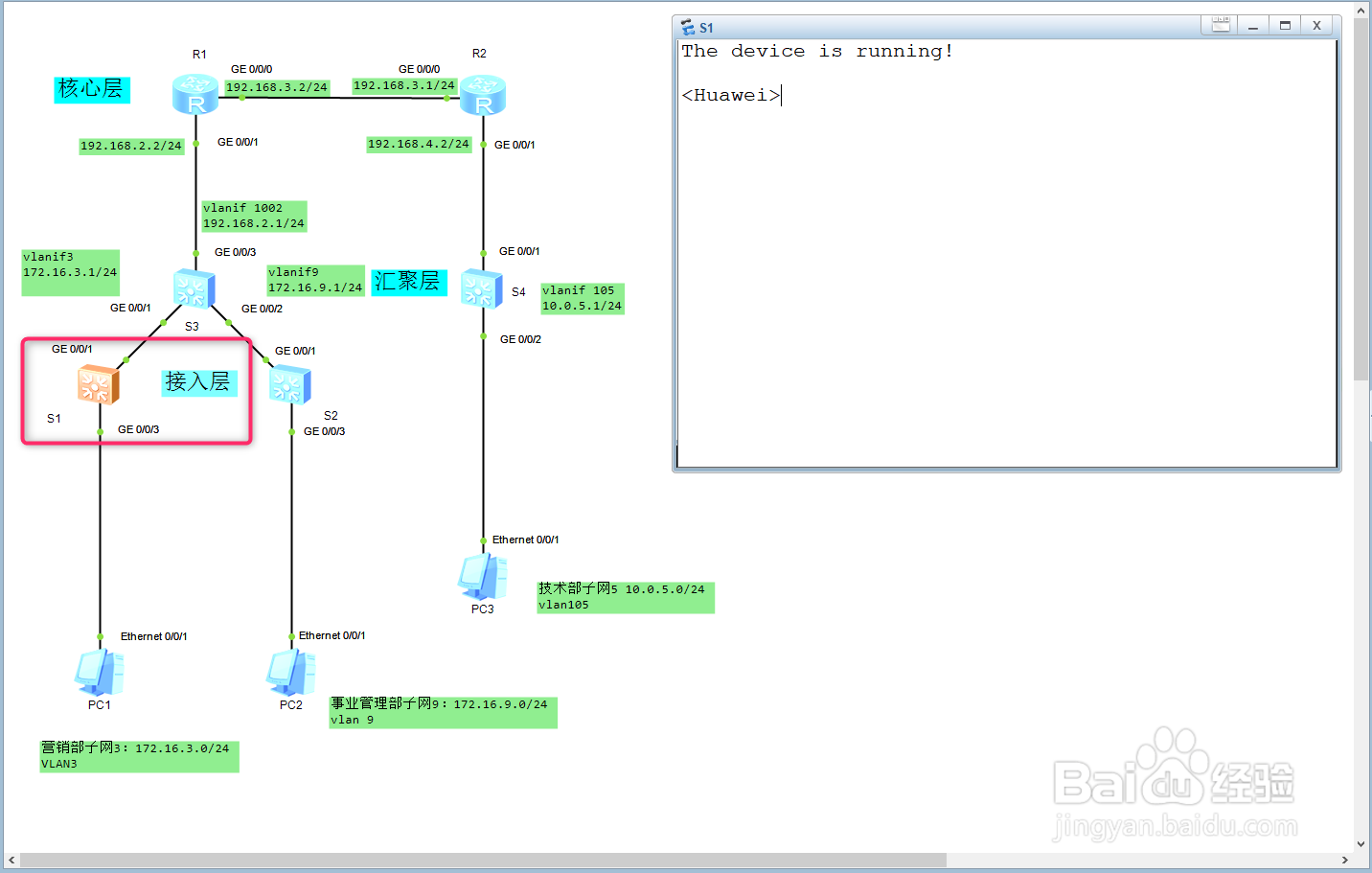

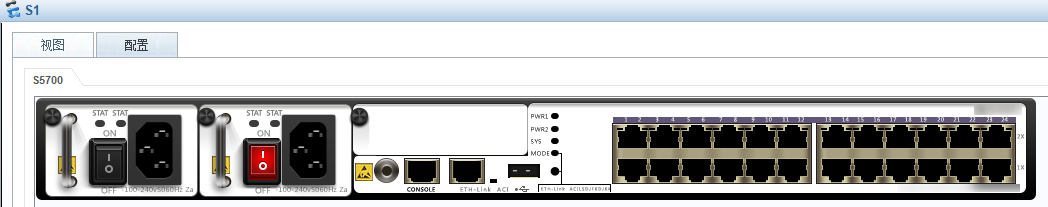

2、启动交换机S1,展开配置。

3、用undo terminal monitor命令用于关闭终端显示信息中心发送的调试/日志/告警信息功能。

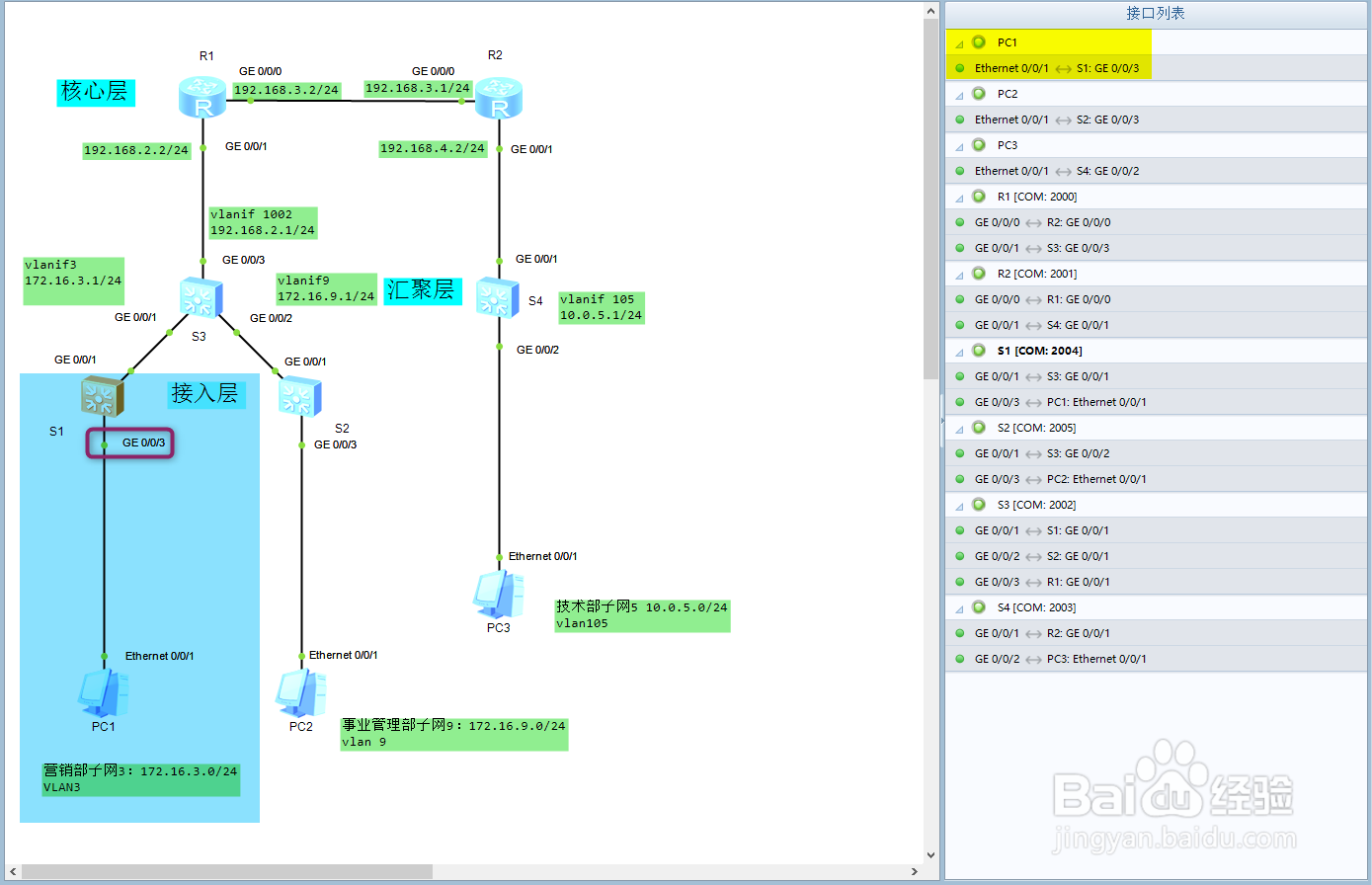

4、解决下行问题。

<Huawei>system-view   从用户视图进入系统视图。

[Huawei]sysname      修改交换机的名字，一定要给交换机起一个名字，好记，好区别。

[S1]vlan batch  批量的创建多个vlan，定义VLAN非常重要，这是隔离用的关键！

[S1]interface  下行端口，配置端口，进入下行线路，解决接口的类型问题，下行为ACCESS,划分到VLAN中。

[S1-GigabitEthernet0/0/3]port link-type access  配置access类型

 [S1-GigabitEthernet0/0/3]port default vlan  交换机将端口加进VLAN

[S1-GigabitEthernet0/0/3]quit  退到上一层

5、配置部门使用的计算机，设置IP地址，重点是网关的设置，要放在汇聚层。

[S1]interface   交换机S1的上行端口

[S1-GigabitEthernet0/0/1]port link-type trunk 交换机之间是Trunk接口类型。

[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan   许可可以通过的VLAN。

[S1-GigabitEthernet0/0/1] User interface con0 is available      用户界面con0是可利用

6、配置vlanif3端口，和IP地址

[S3]interface Vlanif   定义Vlan的网关地址！

[S3-Vlanif3]ip address

7、Ping   测试连通性，养成习惯定义后，测试连通性。
