0-5V转0-24V、0-24V转0-5V脉冲变送器

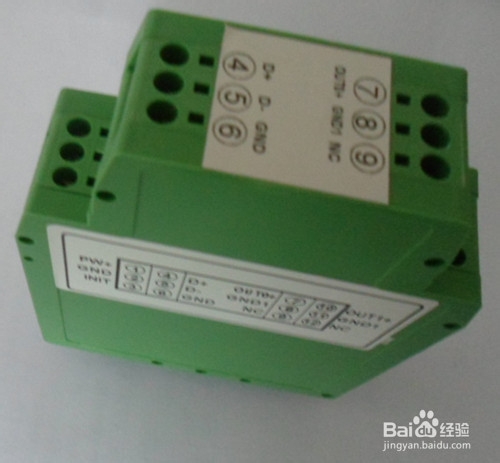

DIN33系列编码器差分信号转脉冲信号变送器

主要特性:

>>编码器差分信号直接输入转换成脉冲信号

>>支持A、B和Z三相差分同时转换

>>3路输入，3路输出，输出脉冲幅值可选

>>不改变原波形频率，响应速度500KHz以上

>>电源、信号输入、信号输出3000VDC三隔离

>>供电电源：5V、12V、15V或24V直流单电源供电

>>低成本、小体积，使用方便，可靠性高

>>标准DIN35导轨式安装

>>尺寸：120 mmx 70 mm x 43mm

>>工业级温度范围: - 45~ + 85℃

应用：

>>编码器差分信号隔离、采集及变换

>>编码器差分信号转24V方波脉冲

>>伺服编码器差分信号传输到PLC

>>脉冲信号放大与整形

>>地线干扰抑制

>>电机转速监测系统

>>速度测量与报警

>>信号无失真变送和传输

选型举例：

例1：输入：编码器差分信号输入；电源：24V；输出：0-5V电平型号：DIN33 IBF S5-P1-O1

例2：输入：编码器差分信号输入；电源：12V；输出：0-24V电平型号：DIN33 IBF S1-P2-O3

例3：输入：0-5V电平；电源：24V；输出：0-24V电平型号：DIN33 IBF S2-P1-O3

例4：输入：0-5V电平；电源：12V；输出：集电极开路输出型号：DIN33 IBF S2-P2-O4

例5：输入：用户自定义；电源：24V；输出：用户自定义型号：DIN33 IBF Su-P1-Ou
