Proe三维训练三百七十九简单拉伸

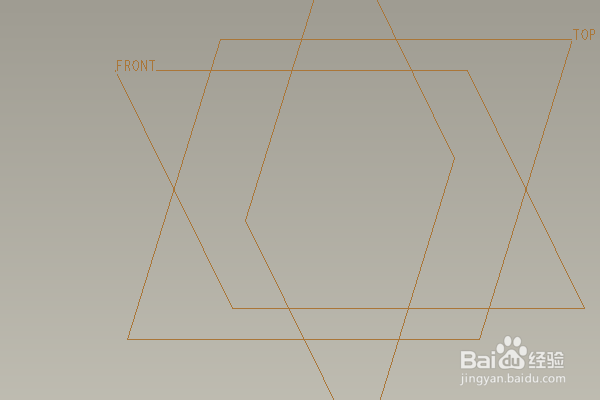

1、如下图示，

 打开Proe软件，新建一缺省的实体零件

2、如下所示，

执行【拉伸——放置——定义——front面冷泉——草绘】，直接进入草绘。

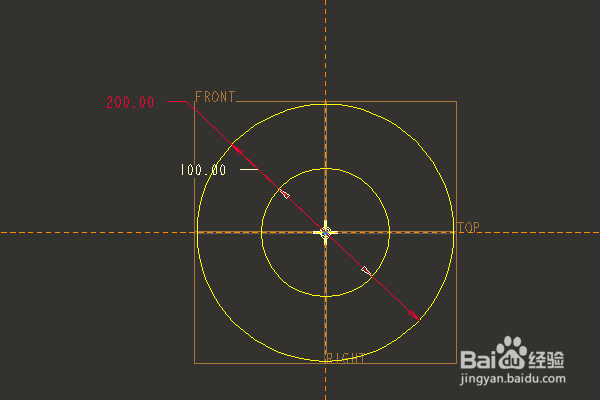

激活圆命令，以原点为圆心画两个圆，

双击修改尺寸：大圆直径200，小圆直径关岔英100，

点击√，完成并退处草绘。

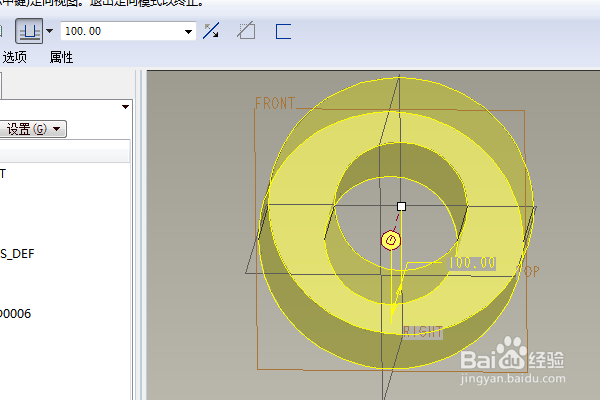

3、双击修改拉伸高度为100，

点击“去除材料”，

回车，完成并结束本次拉伸操作。

4、如下所示，

执行【拉伸——放置——定义——实体上平面——草绘】，直接进入草绘。

激活择祝矩形命令，画一个矩形，覆盖实体是左半边，

点击√，完成并退处草绘。

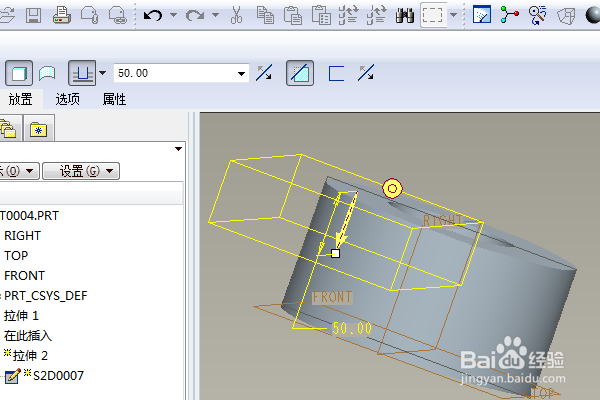

5、双击修改拉伸高度为50，

点击去除材料，

回车，完成并结束本次拉伸操作。

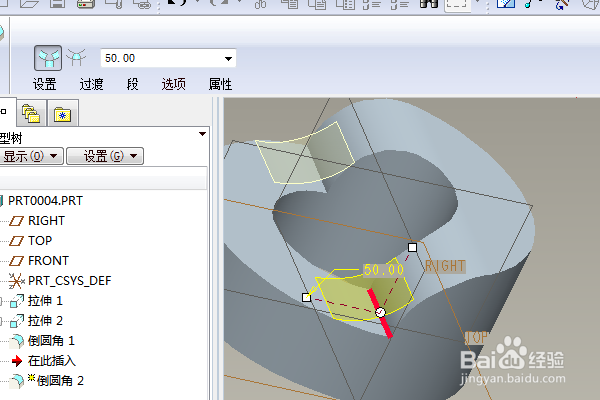

6、点击工具栏中的倒圆角命令，

设置半径为R50，点击实体两个交线，

回车，完成并结束本次倒圆角操作。

7、点击工具栏中的倒圆角命令，

设置半径为R50，点击实体另外两个交线，

回车，完成并结束本次倒圆角操作。

8、隐藏所有的基准，

至此，

这个简单实体就创建完成，本次训练结束。
