组件测试仪使用说明书

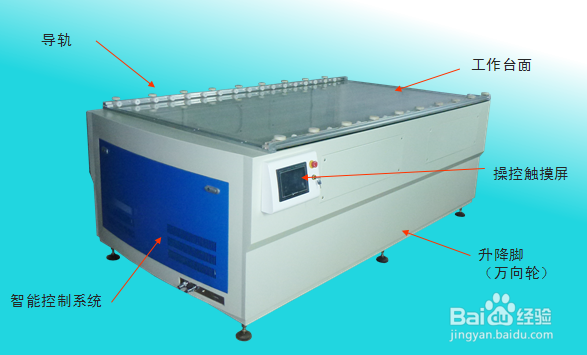

1、产品细节剖析：

工作台面：连续24小时工作，进口氙灯30万次闪光寿命；

智能控制系统：采用数字化控制，PCL可编程控制，四线测量；14位四通道高速同步采集卡，8000个数据采集点；10个参数显示；辐照度自动补偿；温度自动补偿；

操控触摸屏：全触摸屏式操控人机界面与PLC智能控制；

扩展功能：可实现在线测试、条形码扫描接口、薄膜在线探针装置；

升降脚（万向轮）：升降脚调平 固定，安装移机方便；万向轮随意移动；移动方便快捷；

2、操作程序设备的连接与调试：

太阳能组件测试仪由测试仪主机、电脑及显示器、打印机等部分组成。

3、电器连接：

测试仪主机与脚踏开关、电池板及采集卡的连接；将设备的总电源连接好；将打印机及显示器与电脑连接好。

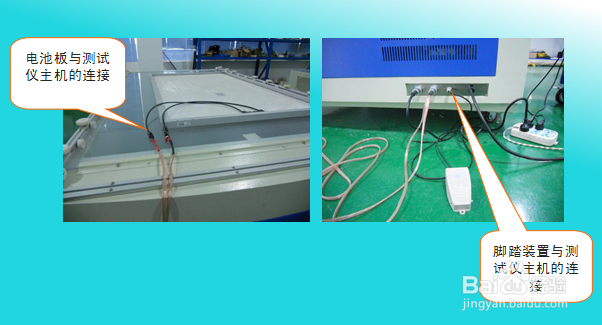

4、电池板测试和主机的连接，脚踏装置与测试仪主机的连接。

5、设备的调试

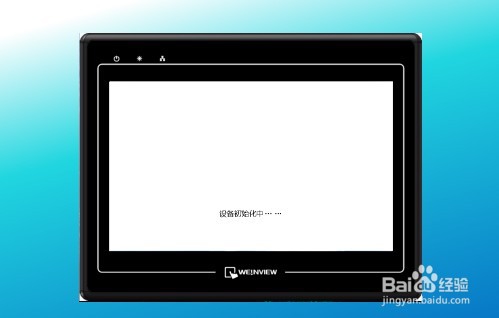

打开分选仪主机的急停开关和钥匙开关 机内接触器吸合，检查灯箱和电源箱的风机是否正常运行； 然后触摸屏上出现“设备初始化中”

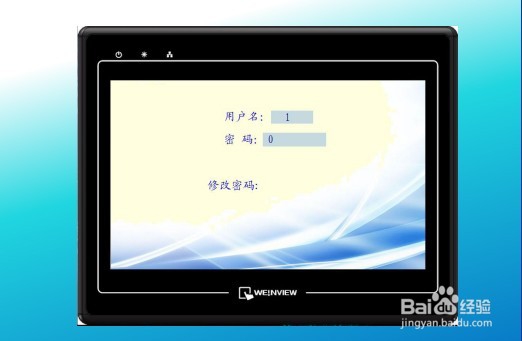

6、等待 30 秒左右触摸屏上出现如下图

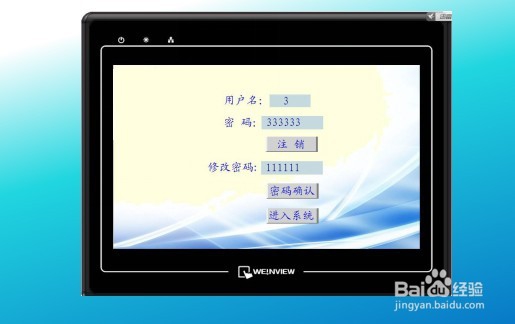

7、输入用户名和密码

8、用户名 1 对应的密码是 111111（仅限操作人员）

3 对应的密码是 333333（维护人员）

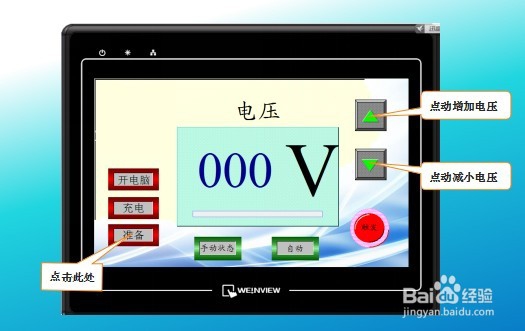

9、输入用户名及密码以后出现上图，点击“进入系统”出现下面的操作界面。待出现上图的操作界面以后，点击“开电脑”，然后见滴的一声响，电脑开启；点击“充电”，触摸屏上电压。

10、下面“0V”就会快速增加，当相差标定电压不大的时候，电压变为缓慢增加直至稳定在标定电压；点击“准 备”，分选仪中间气缸就会弹起，处于准备工作状态。

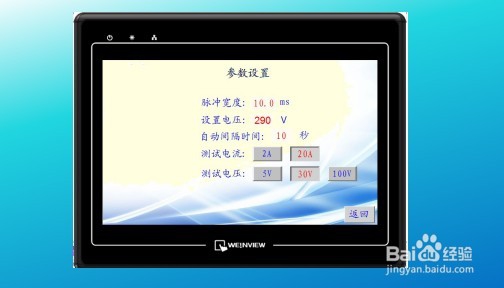

如上图，点击标定的位置，出现如下对话框：

11、标准配置：

脉冲氙灯模拟器光源

脉冲氙灯

可选配置：

手动自动滑轨配合流水线；特殊要求定制测量各种太阳能电池;

定制100ms脉宽225-1300nm双光源
