用solid works2017画夜光杯

1、打开solid works2017，并建立一个新的零件。

2、选定前视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图，并设定相关尺寸。采用旋转凸台特征命令，点击确定。

3、以旋转后的杯子底座的上表面为基准，新建一个基准面1。

4、选定基准面1，正视所选基准面，利用圆命令、圆弧命令进行绘草图，并设定相关尺寸。

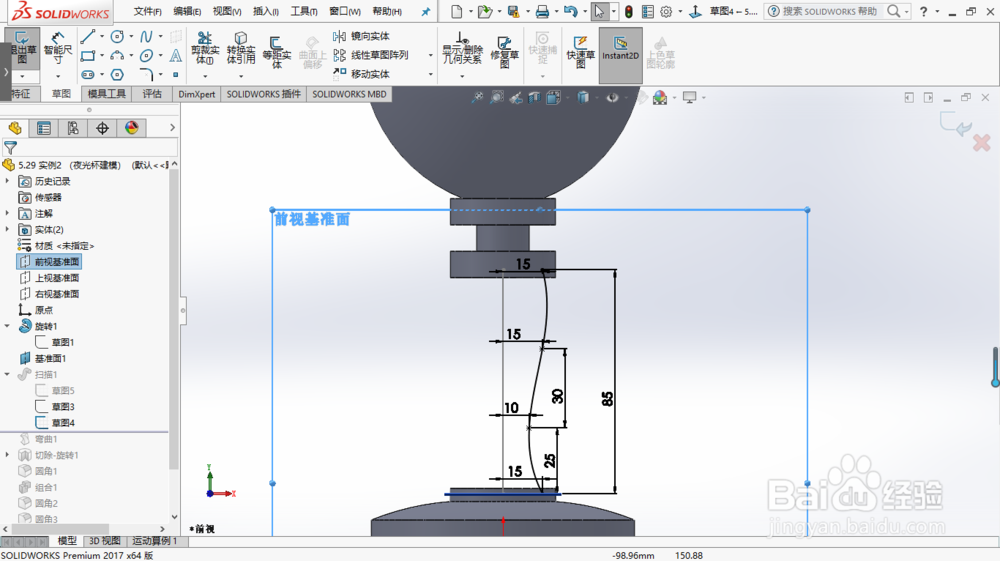

5、选定前视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。

6、再次选定前视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。

7、采用扫面特征命令，选择轮廓和引导线，点击确定。

8、采用弯曲特征命令，选择弯曲对象，点击确定。

9、选定前视基准面，正视所选基准面，利用直线命令、圆弧命令进行绘草图，并设定相关尺寸。采用旋转切除特征命令，点击确定。

10、采用圆角特征命令，确定圆角半径，点击确定。

11、采用组合特征命令，确定需要组合的特征，点击确定。

12、采用圆角特征命令，确定圆角半径，点击确定。

13、最后夜光杯就画好了。
